4-CONDUCTO DE EVACUACIÓN DE HUMOS
Servicio técnico - Derechos reservados - Reproducción prohibida
MANTENIMIENTO
El conducto de humos debe estar siempre limpio ya que los depósitos de hollín o de aceites sin quemar reducen la sección bloqueando
su tiro y poniendo en riesgo el buen funcionamiento del producto. Si su cantidad es grande, éstos pueden incendiarse. Es obligatorio
encargar la limpieza y el control del conducto de evacuación de humos y de la chimenea a un deshollinador calificado, al menos una vez
al año, quien, una vez finalizado el control/mantenimiento deberá entregarle una declaración escrita indicando que la instalación está
en perfecto estado.
Recuerde que si no limpia el conducto de evacuación de humos, el aparato no es fiable.

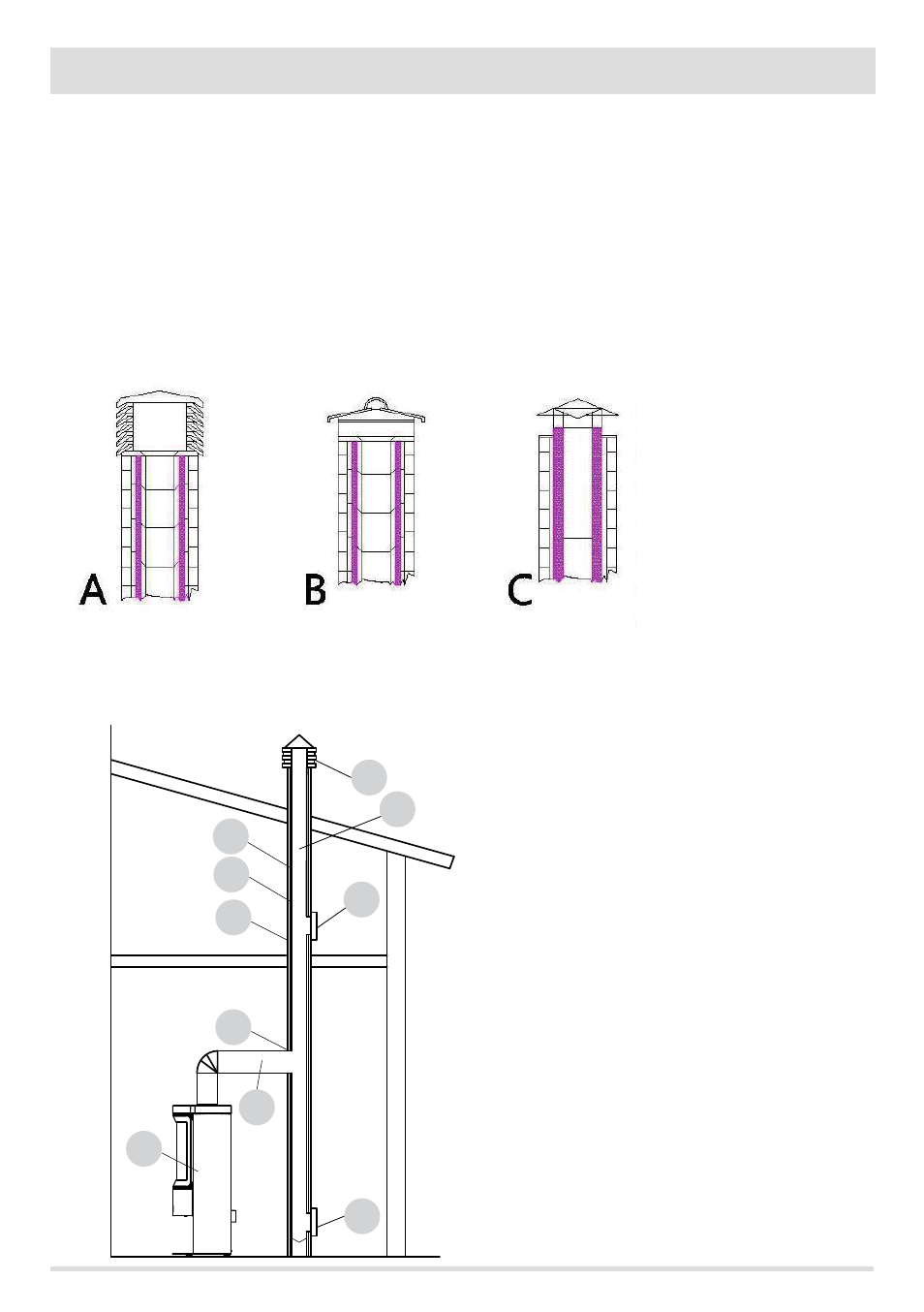

CONO DE CHIMENEA
El cono de chimenea es un elemento determinante para el buen funcionamiento del aparato calefactor. Se aconseja un cono de chimenea
protegido contra el viento (A) - Consulte la Figura 7. El área de las aberturas (orificios) para la evacuación de los humos debe ser, como
mínimo, el doble de la sección del
conducto de evacuación de humos/
sistema entubado y estar ajustada
de tal forma que, incluso en caso de
viento, esté asegurada la descarga de
los humos. Debe impedir la entrada de
agua de lluvia, de nieve y de animales.
La cota de salida de los humos a la
atmósfera debe estar más allá de la
zona de reflujo provocada por la forma
del techo o por posibles obstáculos
que estén cerca (consulte la Figura
2-3-4-5-6).
COMPONENTES DE LA CHIMENEA
LEYENDA:
(1) CONO DE LA CHIMENEA
(2) VÍA DE ESCAPE
(3) CONDUCTO DE HUMOS
(4) AISLAMIENTO TÉRMICO
(5) PARED EXTERIOR
(6) EMPALME DE LA CHIMENEA
(7) TUBERÍA DE EVACUACIÓN DE HUMOS
(8) GENERADOR DE CALOR
(9) PUERTA DE INSPECCIÓN
FIGURA 7
FIGURA 8
