4-CONDUCTO DE EVACUACIÓN DE HUMOS
Servicio técnico - Derechos reservados - Reproducción prohibida
EJEMPLOS DE INSTALACIÓN CORRECTA
1. Instalación de un conducto de humos con un diámetro
de 200 mm con orificio para el paso del tubo, aumentado
de la siguiente forma:
Con un mínimo de 100 mm alrededor del tubo, si está
en contacto con partes no inflamables como cemento,
ladrillos, etc.
O con un mínimo de 400mm alrededor del tubo (o cuanto
se indica en los datos de la placa) si está en contacto con
partes inflamables como madera, etc.
En ambos casos, es conveniente colocar un aislante
adecuado entre el conducto de evacuación de humos y
el forjado.
Le recomendamos comprobar y respetar los datos
presentes en la placa del conducto de evacuación de
humos y, en particular, las distancias de seguridad con
respecto a los materiales combustibles.
Las reglas mencionadas más arriba también son válidas
para orificios realizados en paredes.
2. Conducto de evacuación de humos viejo, entubado
con un diámetro mínimo de 200 mm y con una puerta
exterior para permitir la limpieza de la chimenea.
3. Conducto de evacuación de humos exterior realizado
exclusivamente con tubos de acero inoxidable aislados,
es decir, con doble pared y un diámetro mínimo de 200
mm. Todo ello deberá estar perfectamente fijado en la
pared. Con cono de chimenea contra el viento. Consulte
la fig. 7, tipo A.
4. Sistema de canalización mediante conectores en T que
facilita la limpieza sin tener que desmontar los tubos.
NOTA: en el caso de termochimeneas mantenga las
indicaciones de las distancias de seguridad con las
indicaciones de aislamiento incluido.

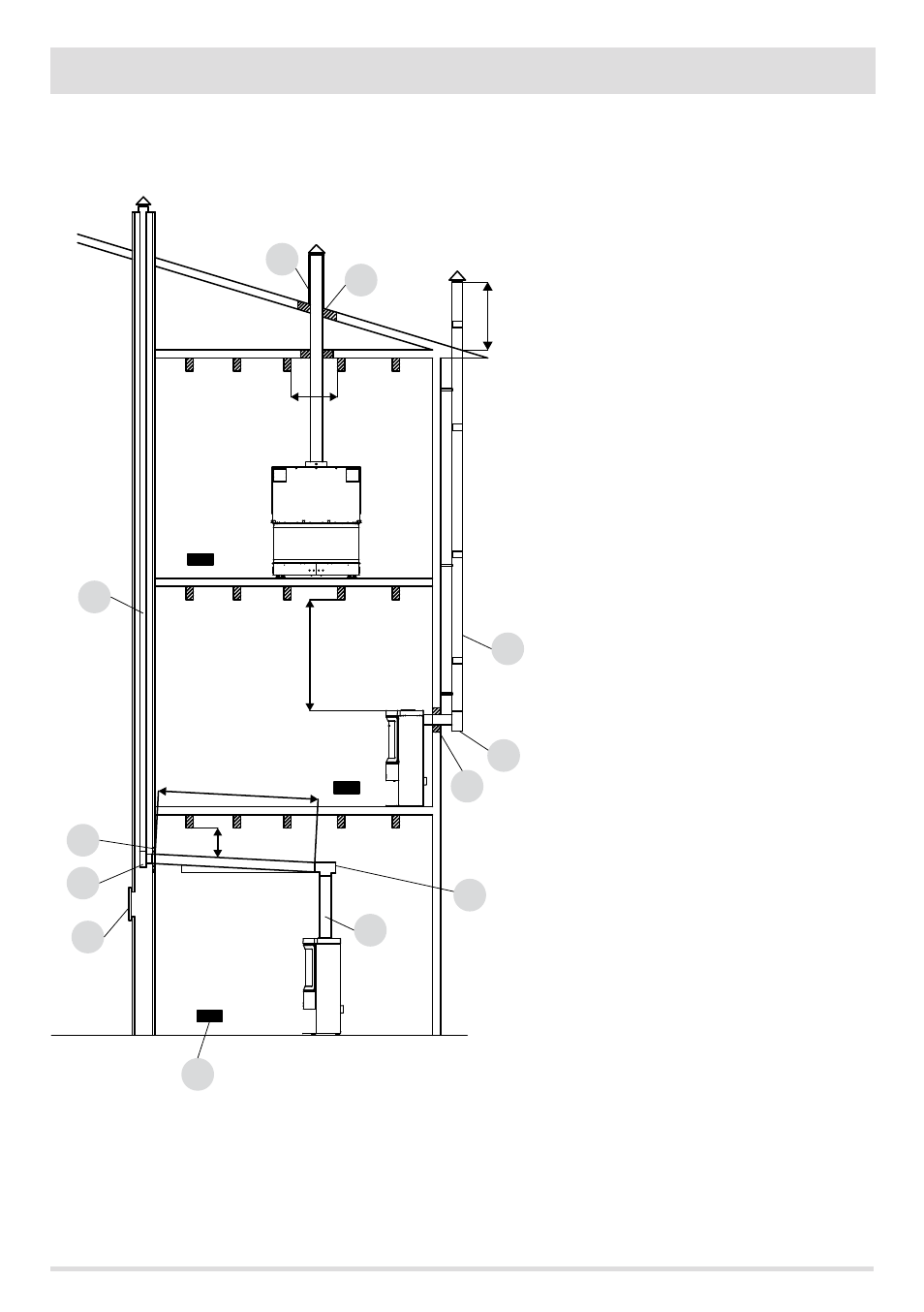

FIGURA 11
u = aislante
i = tapón de inspección
s = portillo de inspección
P = toma de aire
a = mínimo 40 mm
b = máximo 2 m
c = mínimo 3°
d = mínimo 400 mm
e = diámetro del orificio
f = consulte las figuras 2-3-4-5-6
