13

4-CONDUCTO DE EVACUACIÓN DE HUMOS

Servicio técnico - Derechos reservados - Reproducción prohibida

Para las estufas instaladas en monolocales, dormitorios y cuartos de baño (si consentido), la conexión del aire comburente al exterior

es obligatoria. En especial modo, para los productos estancos es necesario que dicha conexión se realice de forma estanca para no

comprometer la estanqueidad total del sistema.

DISTANCIA (metros)

La toma de aire debe distar:

1,5 m

DEBAJO DE

Puertas, ventanas, descargas de humo, cámaras de aire,...

1,5 m

HORIZONTALMENTE DE

Puertas, ventanas, descargas de humo, cámaras de aire,...

0,3 m

ENCIMA DE

Puertas, ventanas, descargas de humo, cámaras de aire,....

1,5 m

LEJOS

de salidas de humo

CONEXIÓN AL CONDUCTO DE EVACUACIÓN DE HUMOS

La conexión entre el aparato y el conducto de evacuación de humos debe realizarse con un canal de humos que cumpla los requisitos

impuestos por la norma EN 1856-2. Para conectar las chimeneas al hogar o a una conexión de techo no coaxial a la salida de humos del

aparato, los cambios de dirección se deben realizar usando codos abiertos que no superen los 45° respecto a la vertical. Actúe de la misma

manera para conectar la chimenea al hogar (véase la figura de abajo)

Para las estufas se pueden realizar conexiones a la chimenea con una longitud máxima de 2 m en desarrollo horizontal, con una inclinación

mínima del 3% y con máximo 3 curvas de 90 °C (controlables - no debe contarse el conector en T de salida del aparato).

El diámetro del canal de humos debe ser igual o mayor al de la salida del aparato. La sección se puede aumentar o reducir solo en la

conexión a la chimenea (específicamente la reducción se debe confirmar mediante un cálculo de dimensiones del sistema adecuado).

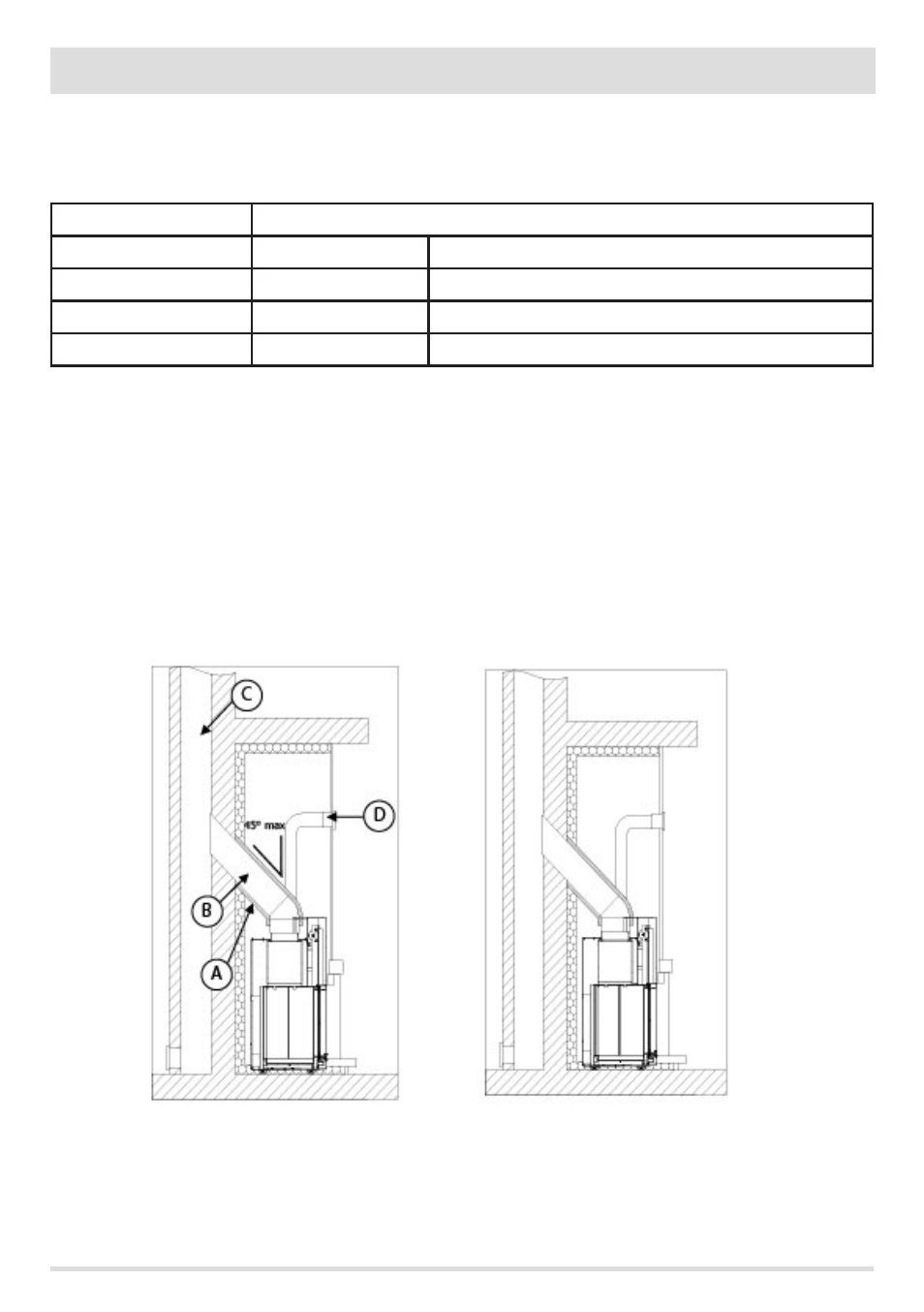

EJEMPLO DE RACOR DE LA TERMOCHIMENEA

A. AISLAMIENTO EN FIBRA CERÁMICA

B. RACOR DE HUMOS

C. CONDUCTO DE HUMOS

D. REJILLA DE CAMPANA

REPRESENTACIÓN TÍPICA DE CONDUCTO DE HUMOS

REALIZADO CORRECTAMENTE CON LA COLOCACIÓN EN

LA BASE DEL TRAMO ASCENDENTE DE UNA CÁMARA CON

PUERTA ESTANCA PARA LA RECOGIDA Y DESCARGA DE LOS

MATERIALES SÓLIDOS PRODUCIDOS POR LA COMBUSTIÓN.
