CHIMENEA CERRADA FORMA WOOD Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
9
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su
reproducción
¡IMPORTANTE!
 La instalación y el montaje de la chimenea cerrada
deben correr a cargo de personal cualificado.
 La chimenea cerrada debe conectarse a un
conducto de humo o a un conducto vertical que
pueda descargar los humos en el punto más alto de
la vivienda.
 La chimenea cerrada debe conectarse a un
conducto de humo o conducto vertical interno o
externo, conforme a las normas vigentes.
 En cualquier caso los humos son derivados de
combustión de tipos de madera por lo que si entran
en contacto con paredes pueden ensuciarlas.
 Antes de posicionar la chimenea cerrada se debe
realizar el orificio para la toma de aire externa.

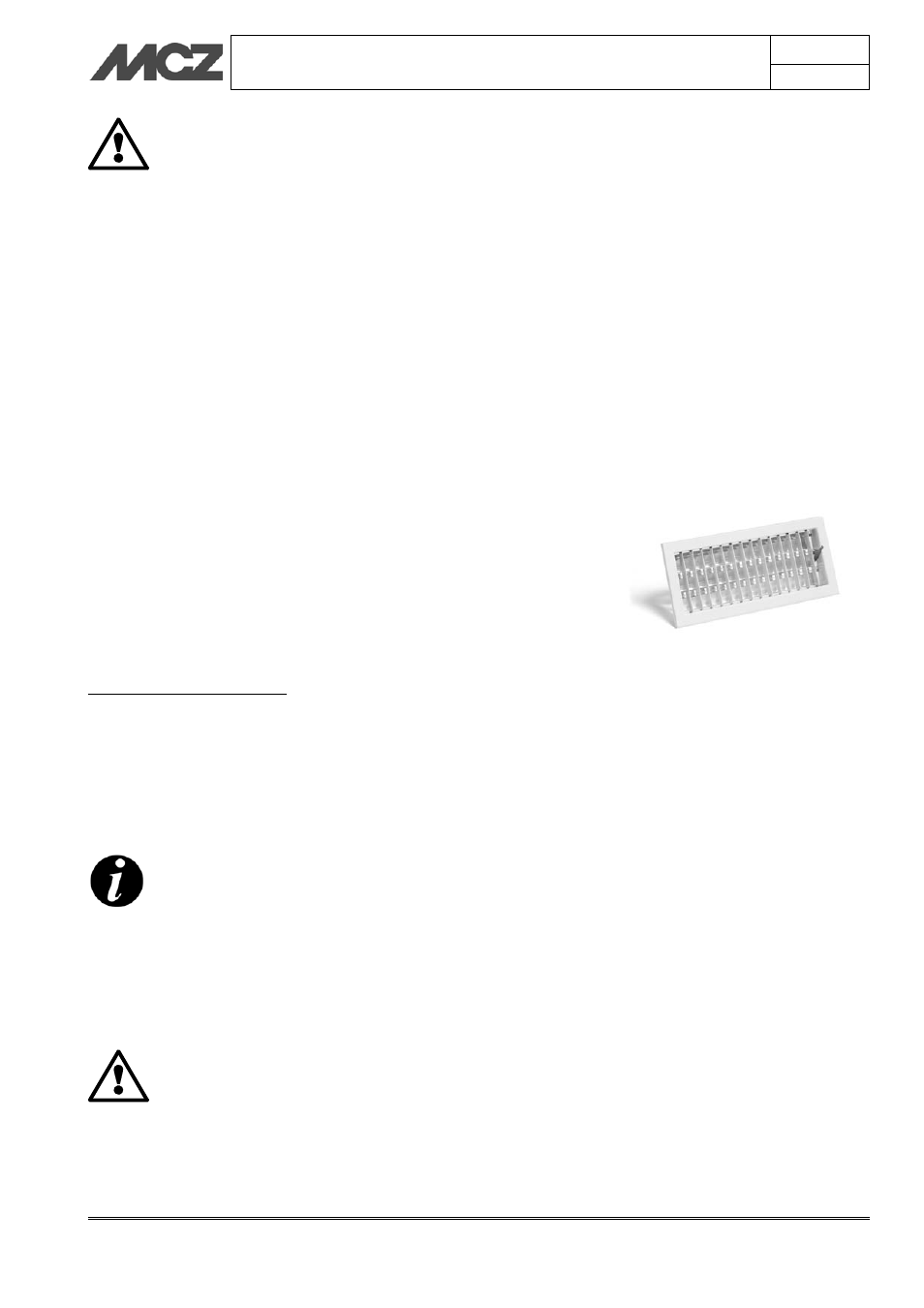

2.3. CONEXIÓN A LA TOMA DE AIRE EXTERNA
Es indispensable que en el lugar donde se instala la chimenea cerrada
pueda fluir al menos tanto aire como solicita el regulador de combustión
del aparato y la ventilación del lugar. Esto puede conseguirse con
aperturas permanentes practicadas en las paredes del local a ventilar que
dan al exterior o ambientes ventilados según la UNI 10683.
Para ello realizar en la parte exterior cerca de la chimenea cerrada un
orificio de tránsito con una sección libre mínima de 360 cm². (orificio
diámetro 22 cm o rectangular 20 x 18 cm), protegido por una rejilla dentro
y fuera.
Además la toma de aire debe:

comunicarse directamente con el ambiente de instalación
 estar protegida con rejilla, red metálica anti-insectos o una
protección adecuada siempre que no reduzca la sección mínima.
 posicionada de modo a evitar que pueda obstruirse
 en el caso de canalizaciones, hasta 3,5 ml aumentar la sección un
5% mientras que para medidas superiores aumentar el 15%.
Recordar que las rejillas de ventilación indican siempre la
sección útil en cm 2 en un lado de la misma. Al elegir la rejilla y
la dimensión del orificio, comprobar que la sección útil de la
rejilla sea mayor o igual a la sección requerida por MCZ para el
funcionamiento del producto.
No es obligatorio conectar la toma de aire directamente a la
estufa cerrada, pero deben garantizarse de la sección
anteriormente citada al menos 50 m³/h de aire. Véase norma
UNI 10683 REV.
¡IMPORTANTE!
El flujo de aire puede obtenerse también desde un local
adyacente a aquel de instalación siempre que dicho
flujo pueda circular libremente por aperturas
permanentes comunicadas con el exterior, deben
evitarse las tomas de aire conectadas a centrales
térmicas, garajes, cocinas o baños.
