CHIMENEA CERRADA FORMA WOOD Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
21
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su reproducción
4.6. TOMA DE AIRE EXTERNA E INTERNA
4.6.1. Entrada de aire de combustión
La chimenea cerrada FORMA WOOD incluye un orificio posterior, para
la entrada del aire necesario para la combustión.
Conectar mediante bridas ø100 y tubo flexible (fig. 6) a las rejillas
externas o internas al local de instalación de modo que el recorrido esté
separado respecto al aire de convección natural o forzada.
NO CIERRE NUNCA EL ORIFICIO DE ENTRADA DE
AIRE COMBURENTE.
4.6.2. Entrada de aire para ventilación natural
Si la chimenea cerrada se instala con ventilación natural, es decir sin
electroventilador, efectuar una toma de aire externa comburente de
300 cm² netos detrás del monobloque para que fluya siempre aire
fresco bajo la chimenea cerrada.
Es indispensable hacer esto de forma exacta, de lo contrario la falta de
oxígeno puede perjudicar tanto la combustión como la capacidad
calórica del producto.
4.6.3. Entrada de aire para ventilación forzada
4.6.3.1.
Canalizaciones para kit COMFORT AIR
Si la chimenea cerrada se instala con ventilación forzada, es decir,
disfrutando de un kit Comfort Air, realizar las tomas de aire y las
canalizaciones del siguiente modo:
para una correcta renovación del oxígeno en el ambiente, se
aconseja disponer una toma de aire externa de 150 cm², de modo
que pueda obtener aire limpio y fresco, y la otra dentro del
ambiente de instalación de la chimenea cerrada (también ésta de
150 cm²).
Esta modalidad permite una correcta mezcla del aire dentro del
ambiente de instalación y una mejor refrigeración de la estructura
de la chimenea cerrada.
Para quien no tenga la posibilidad de realizar este tipo de conexión, se
impone en cualquier caso disponer ambas tomas de aire, ya se dirijan
ambas al exterior como al interior. Dependiendo de la elección, se
tendrán temperaturas de ejercicio ligeramente superiores o inferiores a
la media pero no perjudican el correcto funcionamiento de producto.
Se recuerda que:
 Todas las tomas de aire externas deben estar dotadas de
válvulas de cierre accionables desde fuera y dotadas de
protección anti-insectos.
 La sección de toma de aire se considera neta, por lo tanto es
necesario considerar el posible espacio ocupado (redecillas,
etc).
 Es necesario limpiar periódicamente filtros o redecillas para
garantizar el paso del aire.
 No obstruya por motivo alguno las tomas de aire si la
chimenea cerrada o el kit de ventilación están en
funcionamiento

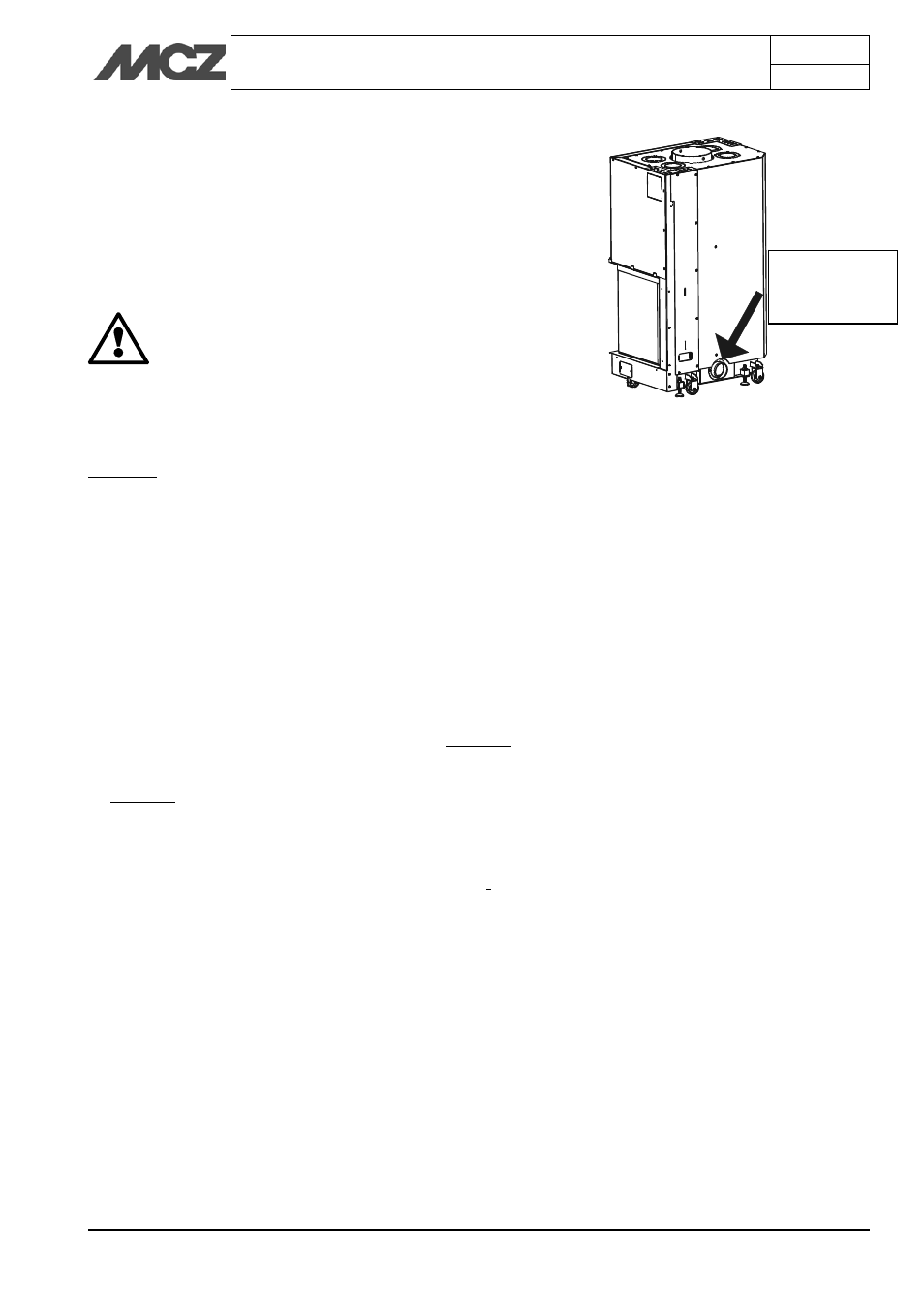

Figura 6 – Entradas de aire comburente.
ENTRADA DE
AIRE
COMBURENTE
