CHIMENEA CERRADA FORMA WOOD Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
11
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su
reproducción
El conducto de humo es de gran importancia para el
correcto funcionamiento y la seguridad de su chimenea
cerrada.
2.5.1. Ejemplos de conductos de humo
Para los conductos de humo de sección cuadrada o rectangular las
aristas internas deben ser redondeadas con radio no inferior a 20 mm.
Para la sección rectangular la relación entre dimensiones internas debe
ser ≤1,5.
Las secciones/largos del conducto de humos indicados en la tabla de
datos técnicos están indicados para una correcta instalación. Las
posibles configuraciones alternativas deben dimensionarse
correctamente según la norma EN13384-1.
Se aconseja que el conducto de humo esté dotado de una cámara de
recogida de material sólido situada bajo la boca del canal de humo para
poder abrirla e inspeccionarla fácilmente desde una portezuela a
estanqueidad de aire.
¡IMPORTANTE!
En caso de dudar de las prestaciones del propio conducto de
humo o las dimensiones del mismo sean diversas de las
recomendadas, se aconseja realizar, a cargo de un
instalador autorizado MCZ, una supervisión preventiva y una
medición instrumental de las prestaciones del conducto de
humo (medición con micromanómetro).
MCZ s.p.a. declina toda responsabilidad sobre el mal
funcionamiento de la chimenea cerrada si éste es imputable
al uso de un conducto de humo mal dimensionado e
instalado de modo que no cumpla los requisitos listados.

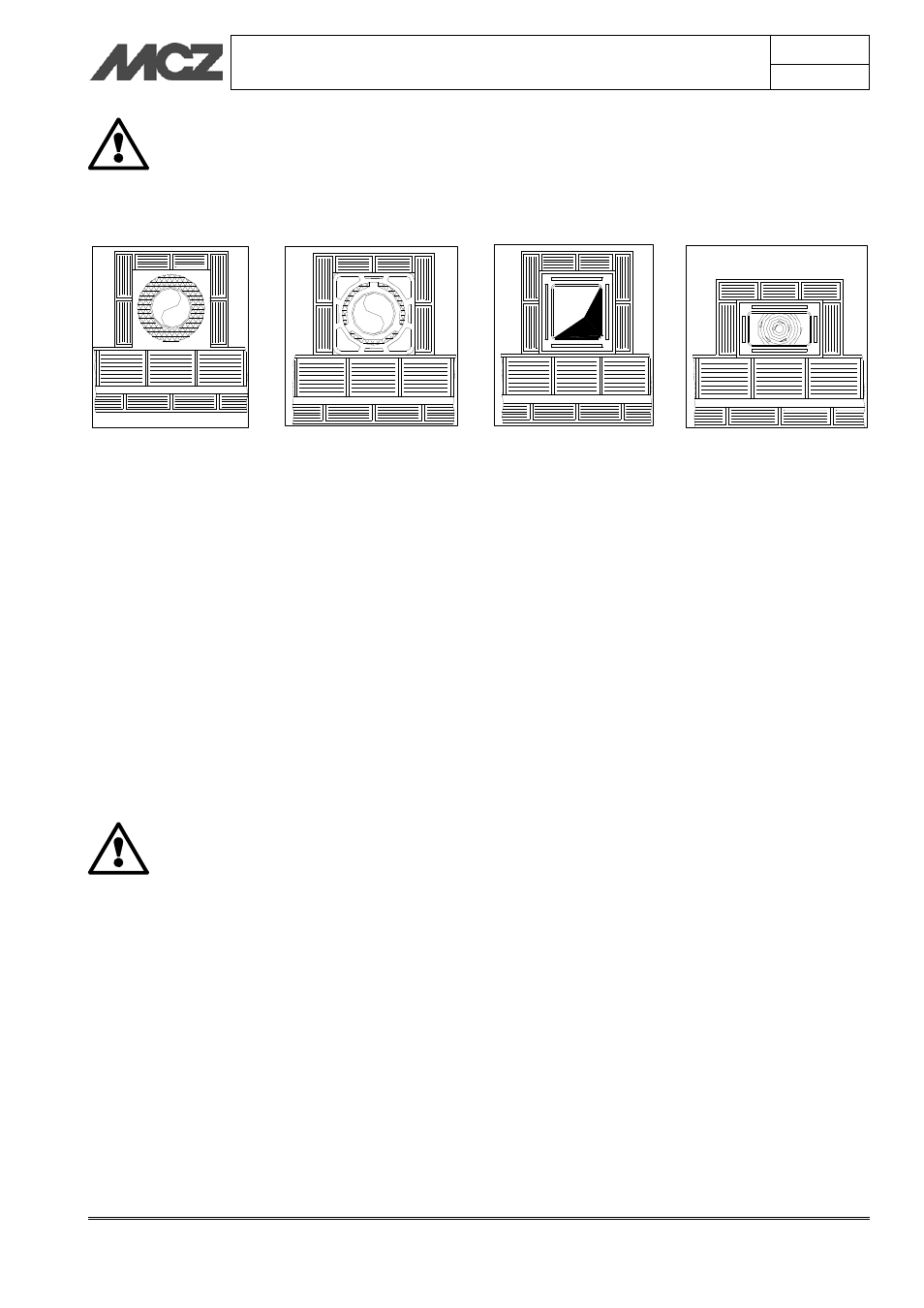

Conducto de humo de
acero AISI 316 con doble
cámara aislada con fibra
cerámica o equivalente
resistente a 400 ºC.
ÓPTIMO
Conducto de humo de
refractario con doble cámara
aislada y revestimiento externo
de conglomerado de cemento
aligerado con material alveolar
tipo arcilla.
BUENO
Conducto de humo
tradicional de arcilla de
sección cuadrada con
insertables vacíos aislantes.
BUENO
Evitar conductos de humo con
una sección rectangular interna
en cuyo lado mayor sea el doble
del menor tipo 20x40 ó 15x30.
MALO
