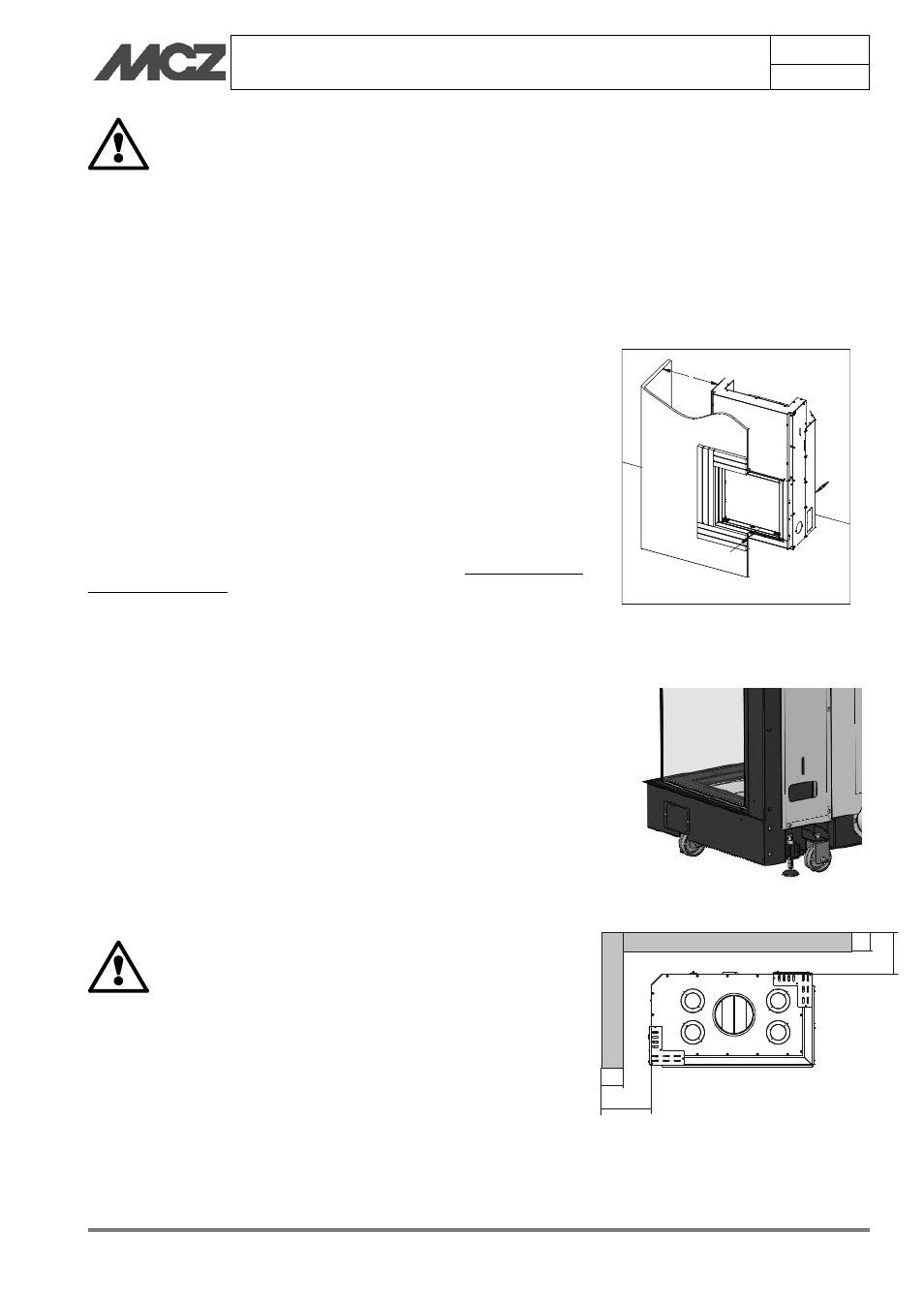

CHIMENEA CERRADA FORMA WOOD Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
19
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su reproducción
A
A
B
B
Retirar los tornillos de fijación de los contrapesos
sólo después de haber posicionado la chimenea
cerrada y para comprobar que el cristal esté íntegro.
NO MUEVA NI DESPLACE LA CHIMENEA CERRADA
SIN LOS TORNILLOS DE FIJACIÓN DE LOS
CONTRAPESOS.
Los daños provocados por el incumplimiento de esta
norma corren a cargo del cliente o representante.
4.4. POSICIONAMIENTO
La chimenea cerrada FORMA WOOD puede colocarse tanto en una
esquina como en la pared. Se puede personalizar con los
revestimientos MCZ o construirlos en obra con materiales resistentes a
altas temperaturas.
Las chimeneas cerradas son monobloques autoportantes que
simplifican la colocación y que no necesitan ningún tipo de apoyo
añadido.
Para agilizar el desplazamiento del monobloque hasta el punto en que
debe instalarse, MCZ entrega la chimenea cerrada con cuatro ruedas
giratorias facilitan y agilizan su desplazamiento. (Figura 3)
Una vez posicionada la chimenea cerrada, las ruedas deben levantarse
del suelo y retirarse, de modo que el monobloque permanezca estable
sobre el suelo.
Esto es posible regulando las cuatro patas ya montadas en la chimenea
cerrada.
Evaluar siempre las condiciones estáticas de la superficie en la
que reposará el peso y dejar siempre como mínimo 5 cm de
vacío de aire entre chimenea y paredes.
Realizar el montaje en seco de la superficie fuego del revestimiento
dejando una apertura de 1 cm para el aislamiento. (Figura 2)
En caso de instalación cerca de material inflamable, respetar
algunas medidas mínimas de seguridad: (Figura 4)
 A = 100 mm (distancia de las paredes laterales y
posterior)
 B = 50 mm (material aislante)
 B = 50 mm (altura desde el suelo)
Cuando la chimenea cerrada se posicione sobre un
suelo o cerca de paredes inflamables, se aconseja un
aislamiento adecuado.
Las salidas de aire caliente deben posicionarse a al
menos 300 m de distancia de otros materiales. (ej.
cortinas)
Figura 2 – Distancias del monobloque a las
paredes y al revestimiento
5
mín.
5
mín.
1
Figura 4 – Distancias material inflamable
Figura 3 – Ruedas y patas
