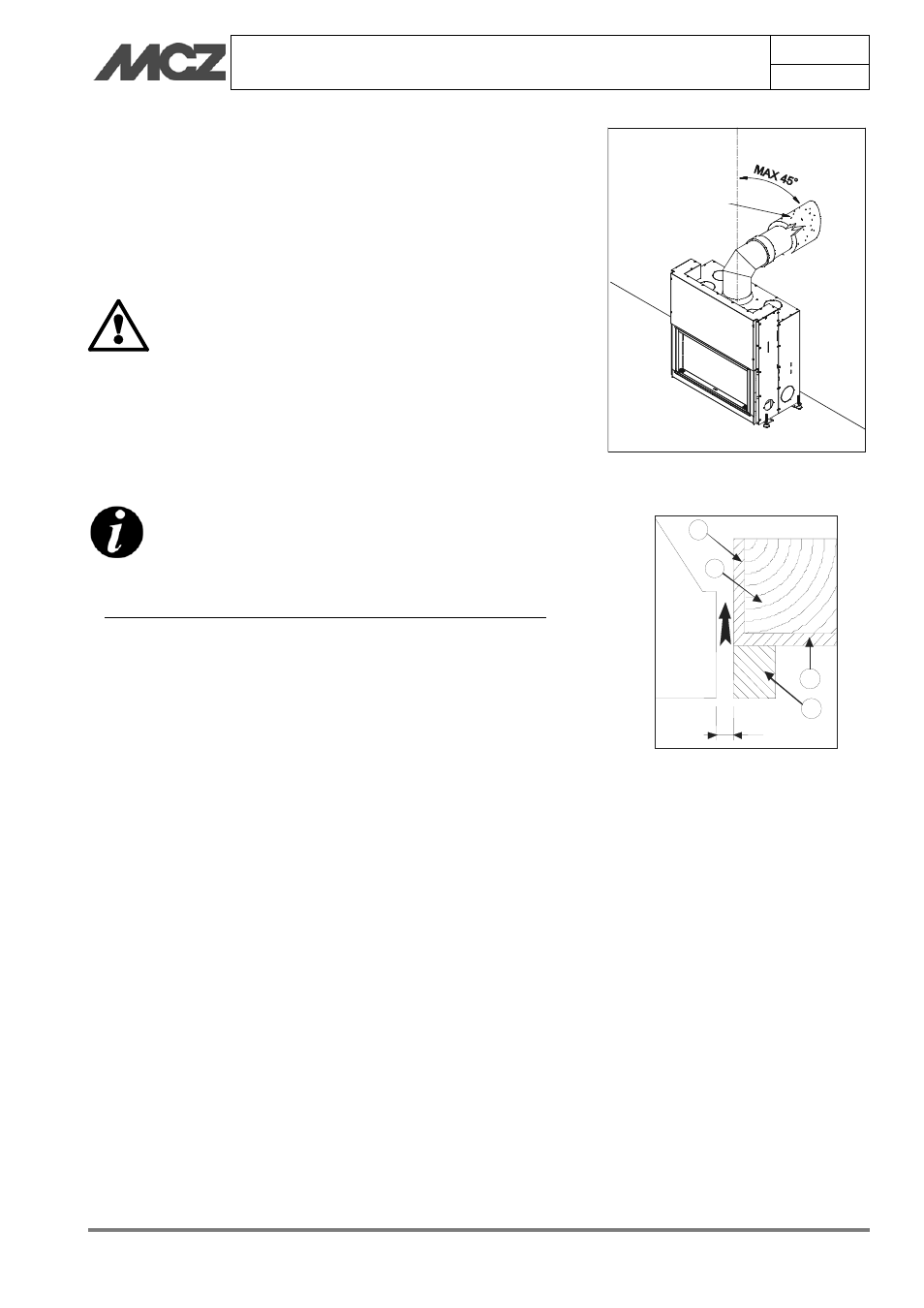

CHIMENEA CERRADA FORMA WOOD Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
22
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su reproducción
4.7. CONEXIÓN AL CONDUCTO DE HUMO
Se aconseja conectar la chimenea cerrada al conducto de humo
mediante tubos y curvas de acero aluminato capaz de resistir a las
temperaturas elevadas que se alcanzan en ese tramo y a la corrosión
de los humos. Estos racores están disponibles a petición en varias
medidas (véase nuestro catálogo) y simplifican la colocación
procediendo al montaje encajándolos uno en el otro. (fig. 7)
Las posibles ampliaciones de la sección del racor
deben realizarse directamente sobre la campaña de
la chimenea cerrada y no a lo largo del conducto de
humo.
Al finalizar la instalación, es obligatorio aislar el racor
de humos con una almohadilla de fibra cerámica o
material resistente a al menos 600 ºC.
4.8. MONTAJE DEL REVESTIMIENTO Y CONTRACAPA
ANTES DE INICIAR CUALQUIER OPERACIÓN DE
REVESTIMIENTO DE LA CHIMENEA CERRADA, LEER
EL CAPÍTULO 6.2 "PRUEBA DE FUNCIONAMIENTO"
La chimenea cerrada y las partes del revestimiento deben fijarse entre
sí SIN TENER CONTACTO CON LA ESTRUCTURA DE ACERO para
evitar la transmisión del calor a los mármoles y/o piedras y para
permitir las dilataciones térmicas normales; atención a los acabados de
madera tipo vigas o repisas.
Se aconseja realizar la contracapa en cartón piedra de tipo
ignífugo de 15/20 mm de grosor con chasis autoportante de perfil
galvanizado para no gravar sobre los componentes del revestimiento
(vigas de madera o arquitrabes de mármol) que no tienen estructura
portante y para poder intervenir fácilmente en caso de
anomalías y/o mantenimientos futuros.
Realizar el montaje en seco de la superficie fuego delrevestimiento
dejando una apertura de 1 cm entre chimenea cerrada y superficie
fuego para realizar el aislamiento. (fig. 8)
Figura 8 – Aislamiento viga
Figura 7 – Racor del conducto de humo
AISLAMIENTO
Pa
so
de a
ire
1
1
2
3
1
PROTECCIÓN TÉRMICA VIGA
1. Aislante aplicado o por aplicar
2. Viga de madera
3. Mármol u otro material
Passaggio d’aria
