CHIMENEA CERRADA FORMA WOOD Capítulo 4
MANUAL DE INSTALACIÓN Y USO pág.
23
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su reproducción
4.9. AISLAMIENTO CHIMENEA CERRADA
La chimenea cerrada siempre debe estar separada de las
paredes y del techo adyacentes.
Si es necesario, utilizar materiales aislantes para aislar las paredes
en contacto con el monobloque, en caso de que estas últimas corran el
riesgo de dañarse o incluso de incendiarse (paredes de madera, cartón
piedra, etc.). (figura 9)
4.10. AISLAMIENTO VIGA MADERA
La viga de madera debe protegerse con un aislamiento
adecuado de las partes calientes para prevenir el riesgo de
incendio o que se dañe el propio revestimiento. (figura 8)
4.10.1.
Salidas de ventilación campana.
Es obligatorio instalar las salidas de ventilación de la
campana MCZ o salidas que puedan garantizar la
misma función y la misma sección de paso de aire
(véase accesorios MCZ).
MCZ no responde de posibles daños a la estructura o a
los componentes eléctricos causados por el hecho de
no respetar esta advertencia.
Para un correcto funcionamiento de la ventilación ambiente se
recuerda que:
 En la parte inferior del revestimiento se ha previsto una
apertura de entrada del aire convectivo no inferior a 400 cm 2
 En la parte superior se ha previsto una apertura de ventilación
(suplementaria a las salidas canalizadas) de al menos 230 cm 2
para desprender en el ambiente el calor residual que se
acumula dentro del revestimiento (con el KIT COMFORT AIR
esta salida no es necesaria, porque el calor interno al
revestimiento se aspirado indirectamente por los propios
ventiladores).
Esta práctica, además de garantizar un perfecto funcionamiento del
producto, permite recuperar parte del calor de la estructura que se
perdería si permaneciese dentro del revestimiento.
Para una mejor comprensión de la cantidad, dimensión y función de la
salidas de ventilación a instalar en el revestimiento, recogemos a
continuación un ejemplo de instalación con las relativas salidas.
1a) Rejilla para la salida del aire de convección
1b) Rejilla para la entrada del aire de convección
Las rejillas 1a y 1b son indispensables para que salga el calor
que se queda dentro de la campana y es obligatorio
montarlas independientemente del tipo de instalación o de
revestimiento que se debe realizar.

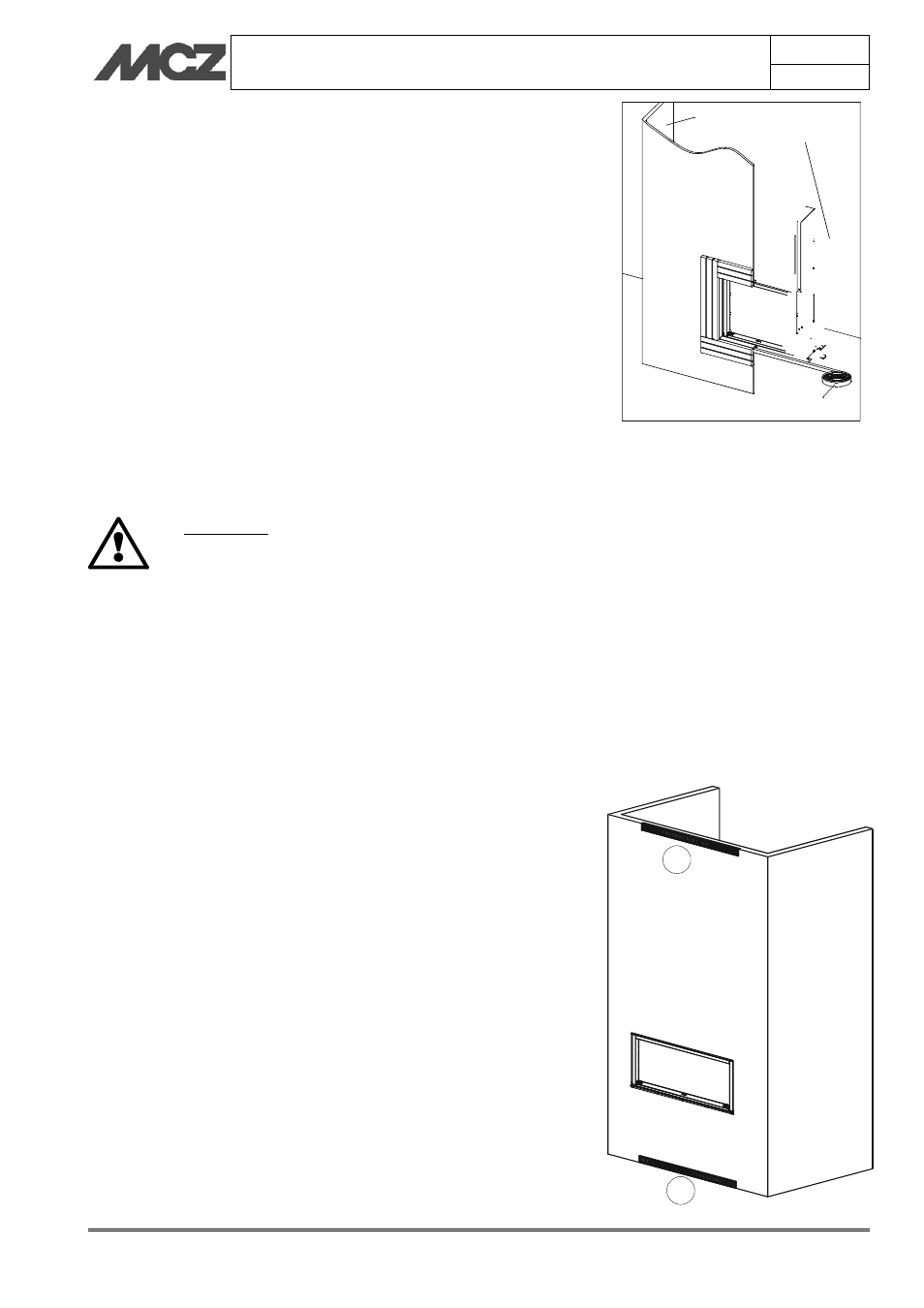

Figura 9 – Aislamiento del monobloque a las
paredes y al revestimiento
1a
1b
AISLAMIENT
AISLAMIENT
