CHIMENEA CERRADA FORMA WOOD Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
12
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ GROUP S.p.A - Prohibida su
reproducción

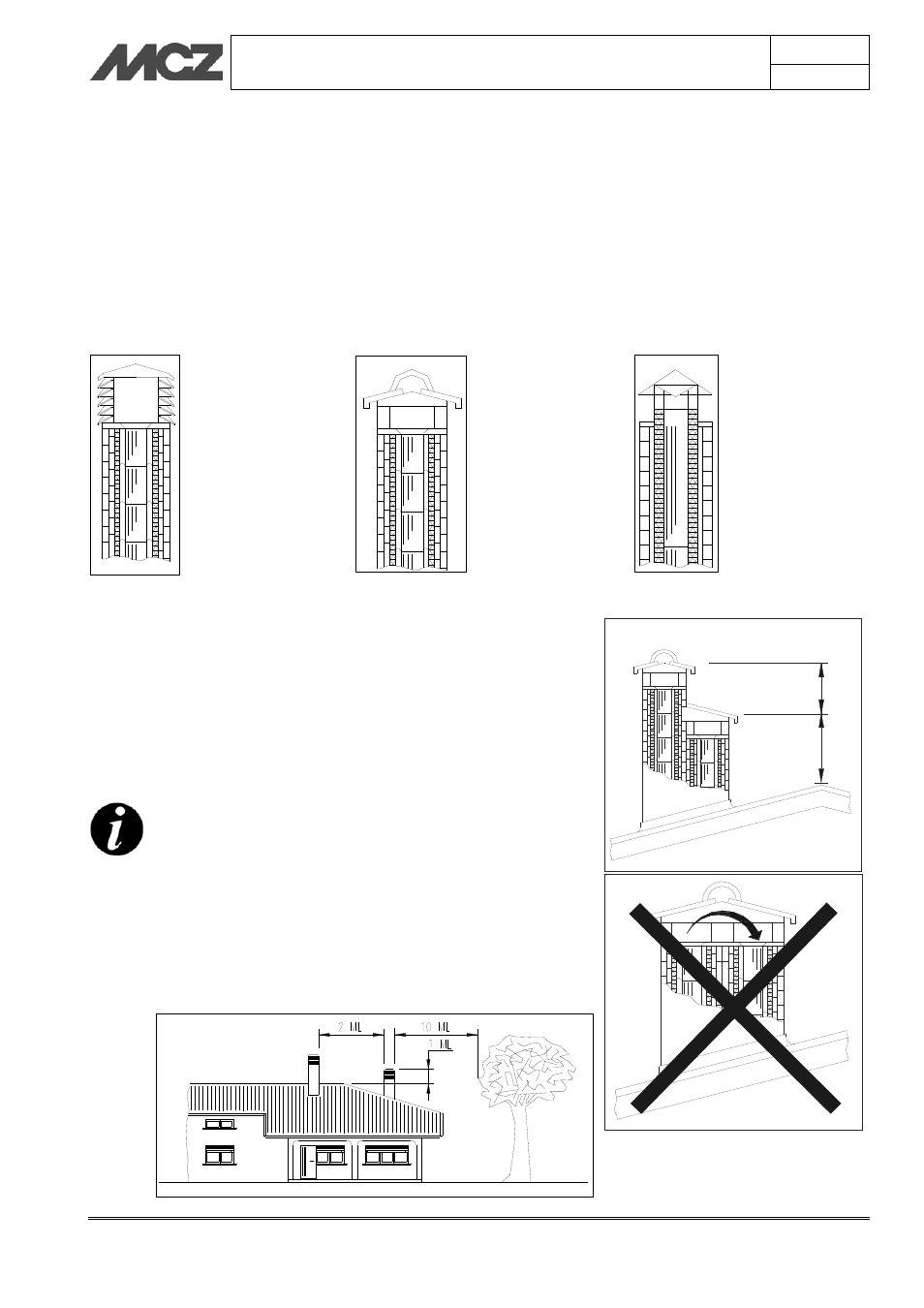

2.6. CAÑÓN
Si se infravalora suele constituir el impedimento terminal para el
correcto funcionamiento del "sistema de chimenea".
El tiro del conducto de humo depende también de su cañón.
Por lo que es indispensable que, si se construye artesanalmente, el
desarrollo de las cuatro secciones de respiradero correspondan a más
de dos veces la sección interna del conducto de humo.
Debiendo superar siempre la cumbrera del techo, el cañón se
expondrá a los cuatro vientos, por lo tanto se aconseja utilizar
de tipo industrial.
El cañón debe responder a los siguientes requisitos:
 Tener sección interna equivalente a la de la chimenea.
 Tener sección útil de salida no menor al doble de aquella
interna del conducto de humo.
 Estar fabricado de modo que se impida la penetración en el
conducto de humo de lluvia, nieve o cualquier cuerpo extraño.
 Estar posicionado de modo a garantizar una adecuada
dispersión de los humos y en cualquier caso fuera de la zona
de reflujo en la que se favorece la formación de
contrapresiones.
En el caso de conductos de humo emparejados, el
cañón de la combustibilidad sólida o el de la superficie
superior debe estar al menos 50 cm por encima de los
demás para evitar transferencias de presión entre
conductos emparejados.
El cañón no debe tener obstáculos en unos 10 m tipo
muros, laderas ni árboles. En caso contrario levantarlo
al menos 1 m sobre el obstáculo y en el caso de otros
cañones en las cercanías separarlos al menos 2 m, en
cualquier caso el cañón debe superar la cumbrera del
techo al menos 1 m.
El cañón industrial de
elementos
superpuestos
prefabricados permite
una salida excelente
de los humos.
Cañón tradicional
artesanal. La
sección adecuada de
respiradero debe ser
como mínimo 2
veces la sección
interna del conducto
de humo ideal 2,5
veces.
Cañón para conducto
de humo de acero con
cono interno deflector
de humos.
1
m
t
0,
5
m
t
