SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSM16-24-IA-IES105120 43
6.6.2 Conexión de activadores auxiliares
Dependiendo del pedido, el Sunny String-Monitor incluye un interruptor de potencia de CC con la
activación remota. En ese caso, el interruptor de potencia de CC está equipado con un activador
auxiliar y un contacto de recibo.
Requisitos para el cable de conexión del disparador de tensión mínima
☐ Sección de cable mín.: 2,5 mm
2
.
☐ La longitud total de cable: como máximo 1 000 m.
1. Retire el tapón obturador del racor de cables.
2. Introduzca el cable de conexión en el interior de la carcasa a través del racor de cables.
3. Pele el cable de conexión 14 mm.

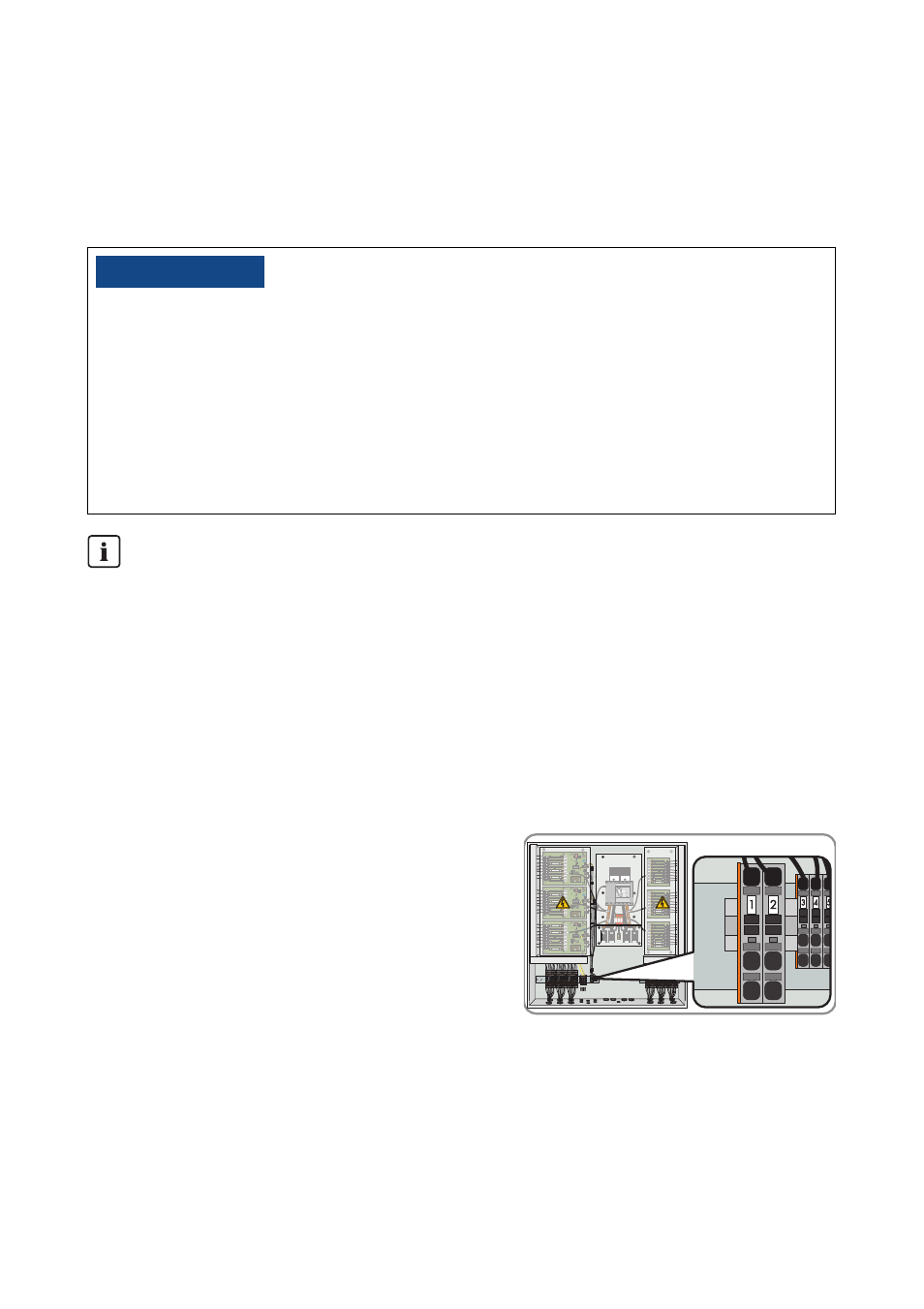

4. Conecte el cable de conexión a la regleta de
bornes conforme al esquema de conexiones.
5. Apriete el racor de cables.
6.6.3 Conexión del contacto de recibo
1. Retire el tapón obturador del racor de cables.
2. Introduzca el cable de conexión en el interior de la carcasa a través del racor de cables.
3. Pele el cable de conexión 11 mm.
13&$"6$*“/
Destrucción del activador auxiliar por dimensionamiento de cable defectuoso.
Una sección de cable demasiado pequeña puede afectar al funcionamiento y destruir los
activadores auxiliares.
• Si el activador auxiliar es una bobina de disparo, se deberá dimensionar el cable de
conexión correctamente (consulte el capítulo 6.6.1 “Dimensionar el cable de conexión de la
bobina de disparo”, página 42).
• Si el activador auxiliar es un disparador de tensión mínima, observe los requisitos para el
cable de conexión.
Protección del cable
• Dote al cable de conexión de la activación remota de una protección de línea
adecuada.
