✖ ¿El cordón no se puede ver en la grapa?
El cordón no está colocado correctamente.

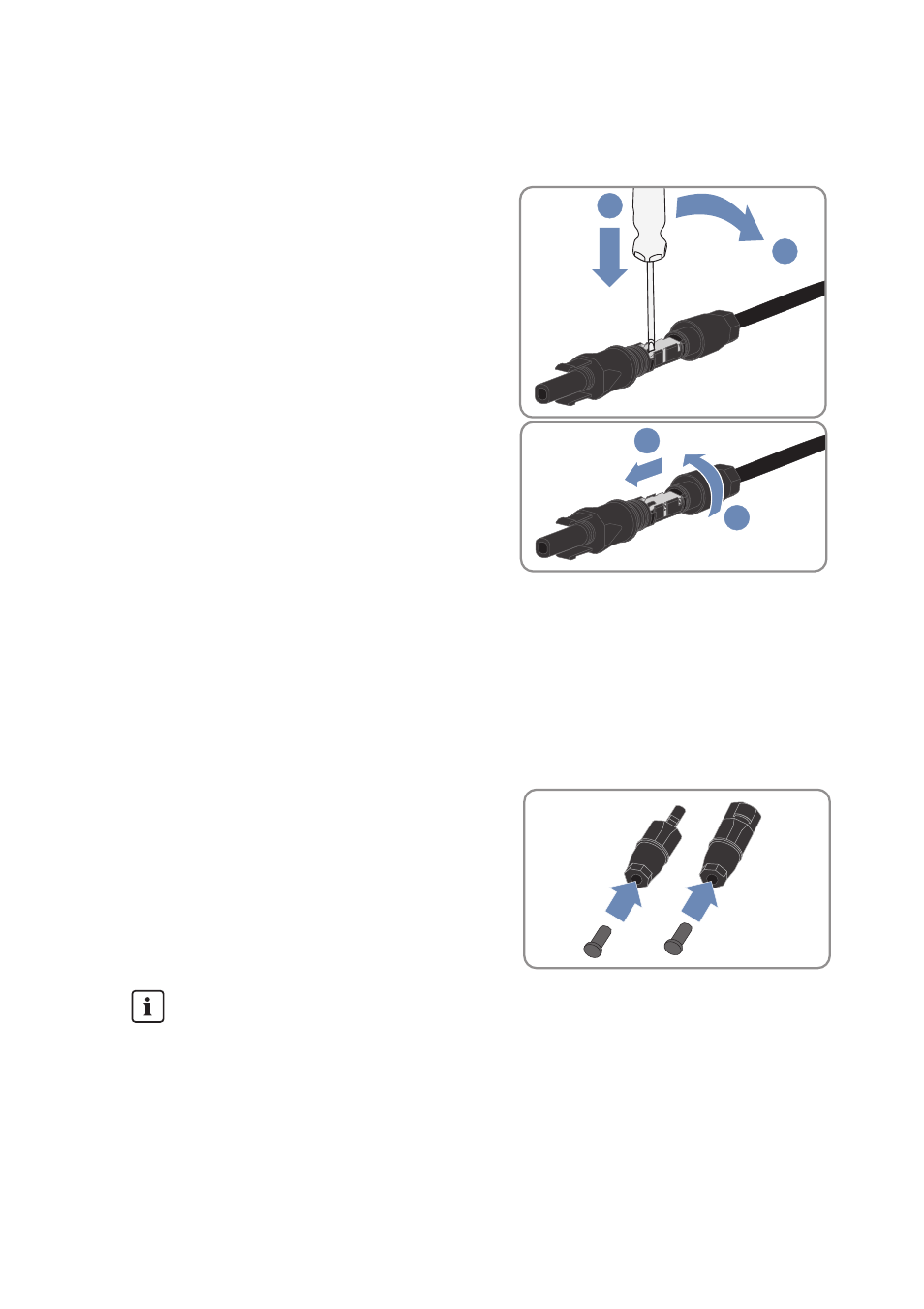

• Suelte el estribo de sujeción. Para ello,
enganche un destornillador con una hoja
de 3,5 mm en el estribo de sujeción y haga
palanca.
• Extraiga el conductor y comience de nuevo
por el punto 2.
4. Deslice el racor atornillado hacia la rosca y
apriételo (par de apriete: 2 Nm).
Conectar el conector enchufable de CC SUNCLIX a Sunny String-Monitor
1. Quite los tapones de transporte de todos los conectores enchufables de CC.
2. Conectar los conductores enchufables de CC preparados con el Sunny String-Monitor.
☑ Los conductores enchufables de CC encajan de manera audible.
3. Asegurar che todos los conductores enchufables de CC estén bien fijos.
4. Inserte los tapones obturadores suministrados en
los conectores de CC que no se utilicen. De esta
manera se sellan los conectores enchufables de
CC.
5. Introduzca los conectores enchufables de CC con los tapones obturadores en las entradas de
CC que quedan en el Sunny String-Monitor. De esta manera se sella el Sunny String-Monitor.
Tapones obturadores
Los tapones obturadores suministrados está indicados únicamente para conectores
enchufables de CC.
• No introduzca los tapones obturadores en las entradas de CC del Sunny String-
Monitor.
+
