6 Conexión eléctrica SMA Solar Technology AG
34 SSM16-24-IA-IES105120 Instrucciones de instalación
Procedimiento:
• Confeccionar los conectores de CC SUNCLIX
• Conectar el conector de CC SUNCLIX a Sunny String-Monitor
Confeccionar los conectores de CC SUNCLIX

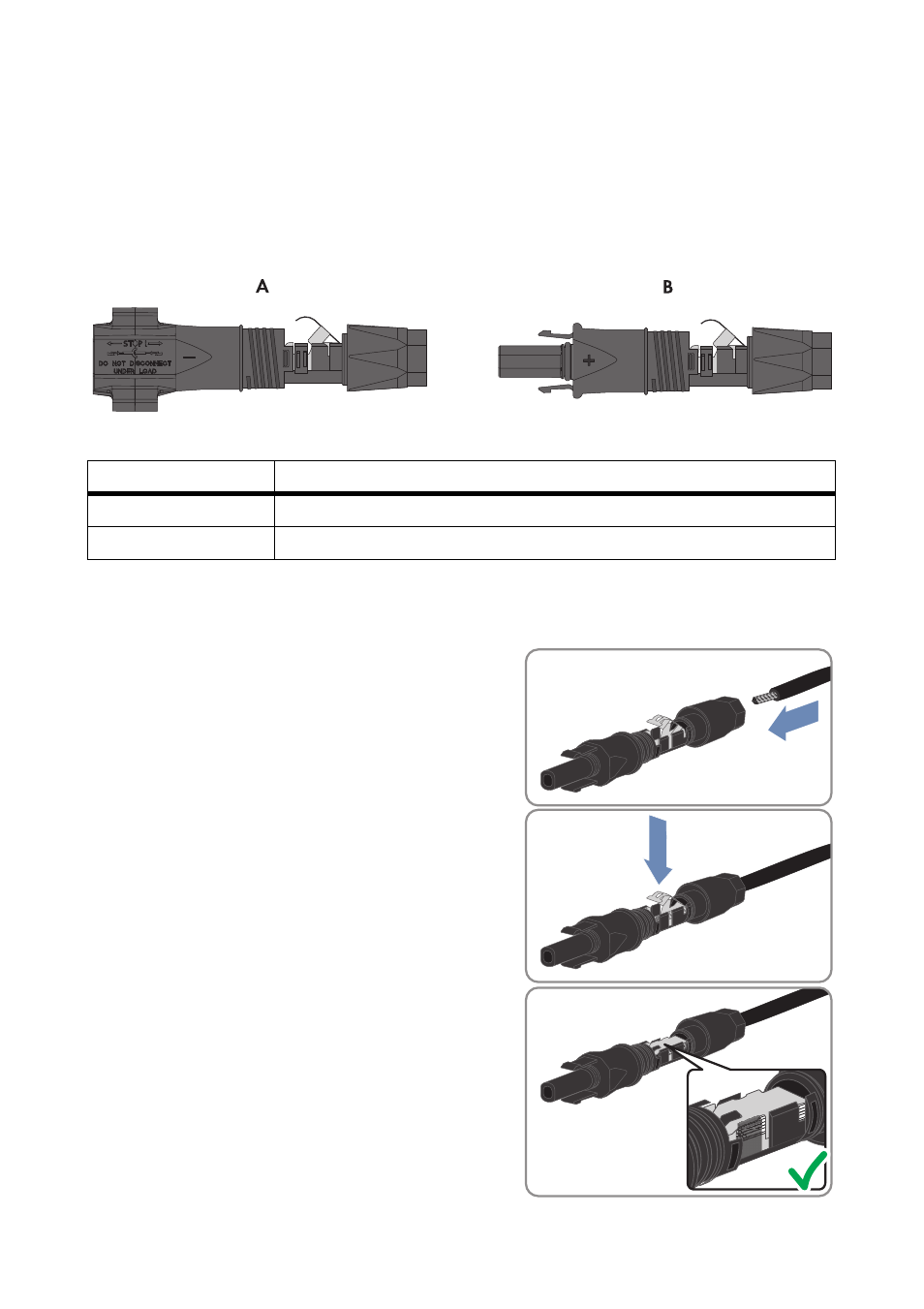

Figura 13: Conector de CC SUNCLIX
Prepare los conectores de CC tal como se describe a continuación.
1. Corte los conductores y pélelos 12 mm.
2. Introduzca los cables pelados hasta el tope del
conector enchufable de CC. Preste atención a la
disposición correcta de la polaridad y a los tipos
de conectores.
3. Empuje hacia abajo el estribo de sujeción.
☑ El estribo de sujeción encaja de forma audible.
☑ El cordón debe verse en la grapa del estribo de
sujeción:
Posición Denominación
A Conector de CC negativo
B Conector de CC positivo
+
++
++
