5 Montaje
SMA Solar Technology AG
26
SSM16-24-IA-IES105120
Instrucciones de instalación
5.1.2 Montaje del pedestal

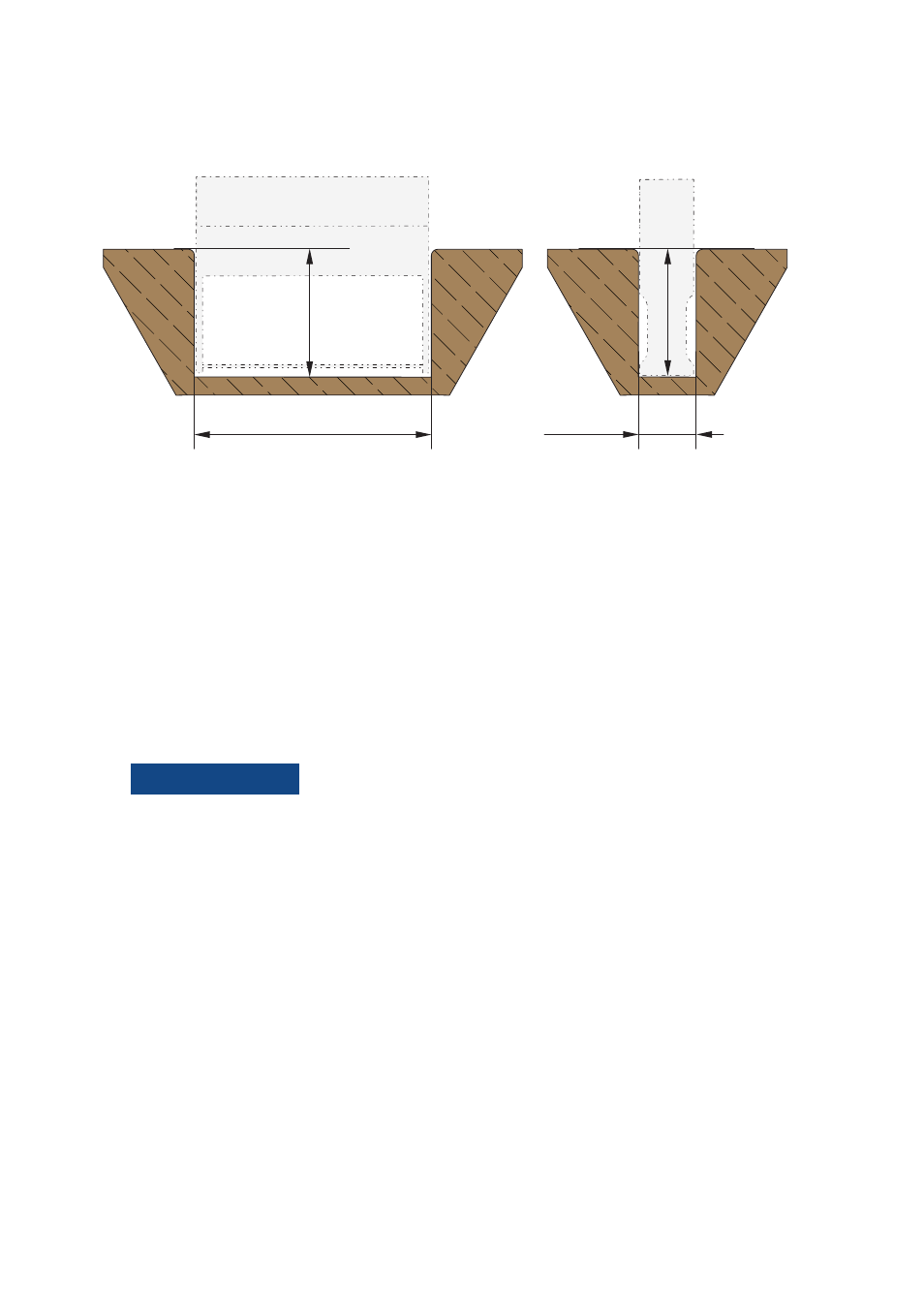

Figura 7: Dimensiones del cimiento para el pedestal
1. Excave un hoyo. Para ello, tenga en cuenta la profundidad a la que debe ser enterrado el
pedestal. Consejo: la profundidad máxima está marcada en los laterales del Sunny
String-Monitor.
2. Introduzca el pedestal en el hoyo excavado. La cara con la tapa del pedestal debe mirar hacia
delante.
3. Retire la tapa superior del pedestal.
4. Tienda en el pedestal todos los cables de conexión previamente ordenados.
5. Rellene el hoyo hasta la mitad con grava o arena con una granulometría de entre 2 mm y
4 mm.
6.
13&$"6$*/
Si penetra humedad puede provocar condensación, corrosión y corrientes de fuga.
El uso de relleno evita la formación de condensación.
• Rellene el espacio restante del pedestal con relleno con una granulometría de entre
4 mm y 8 mm.
1 060 mm
595 mm
595 mm
245 mm
