3.3 Fusibles de string
Los fusibles de string protegen los módulos de una instalación fotovoltaica frente a corrientes inversas.

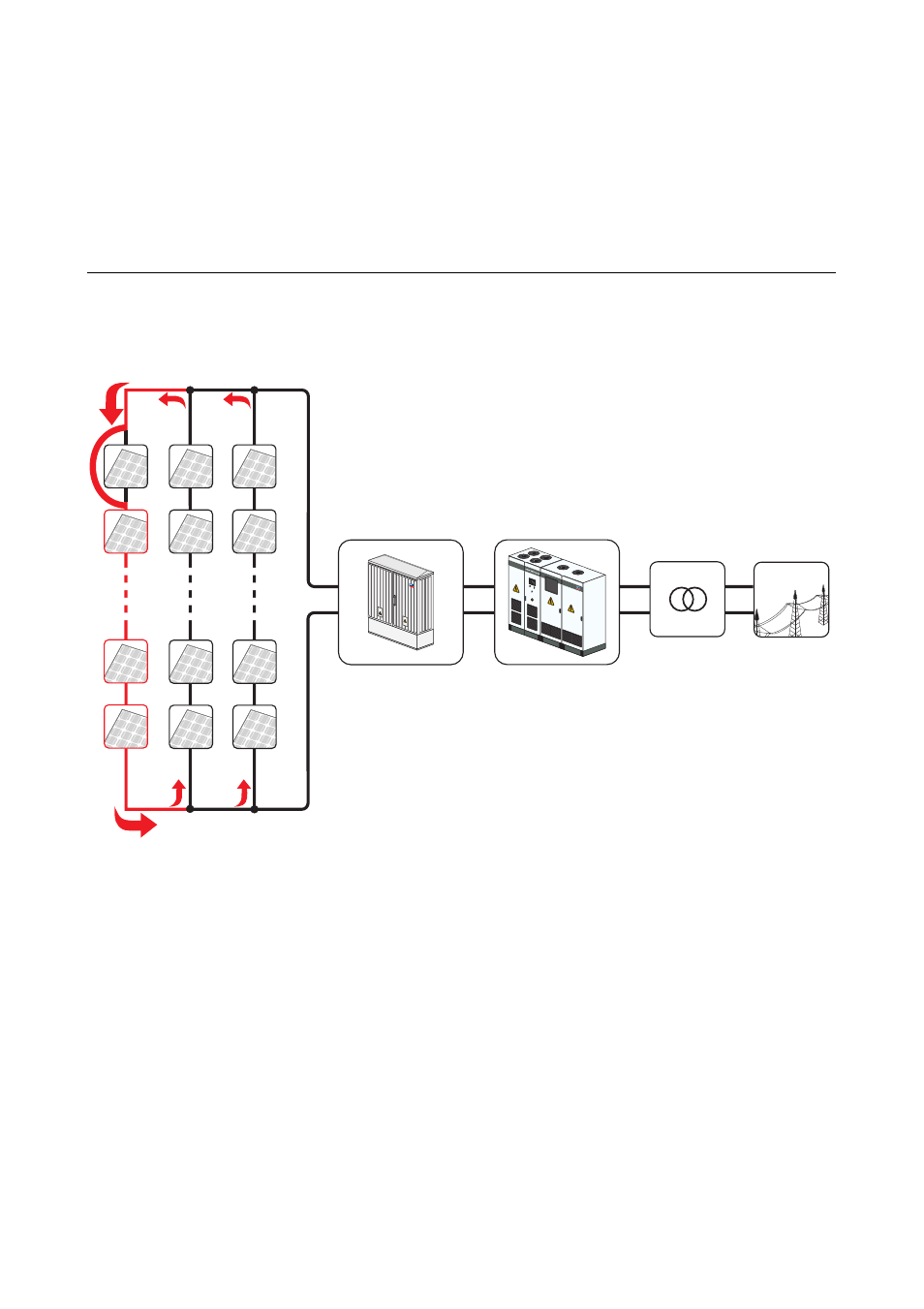

Figura 3: Esquema de corriente inversa
Puede aparecer una corriente inversa si en los módulos conectados en paralelo hay distintas
tensiones en vacío. En este caso, la corriente inversa puede duplicar varias veces la corriente de
cortocircuito de los módulos. Cuanto mayor sea la corriente inversa, con mayor intensidad se
calentarán los módulos del string fotovoltaico defectuoso. Un calentamiento intenso puede destruir
los módulos del string fotovoltaico defectuoso.
Una corriente inversa puede deberse a las siguientes causas:
• cortocircuito en uno o varios módulos
• cortocircuito en una o varias células del módulo
• doble cortocircuito a tierra de un módulo
• doble cortocircuito a tierra del cableado
Los fusibles de string se activan si se superan las corrientes de string protegiendo así los módulos del
string fotovoltaico defectuoso. El Sunny String-Monitor transmite el fallo del string fotovoltaico al
Sunny Central.
Si se produce un fallo en un string, la diferencia de corriente en el ejemplo anterior sería de 4,5 A,
lo que supondría una divergencia del 90 % con respecto al valor medio. Con los mismos ajustes
que en el ejemplo anterior, es decir, con una tolerancia del 10 % y un tiempo de intervención de
10 minutos, se alcanzará el total de fallos del 20 % tras el primer intervalo de consulta (5 minutos).
En ese caso, el registrador de datos envía una advertencia "SMU".
