SMA Solar Technology AG 5 Montaje
Instrucciones de instalación SSM16-24-IA-IES105120 27

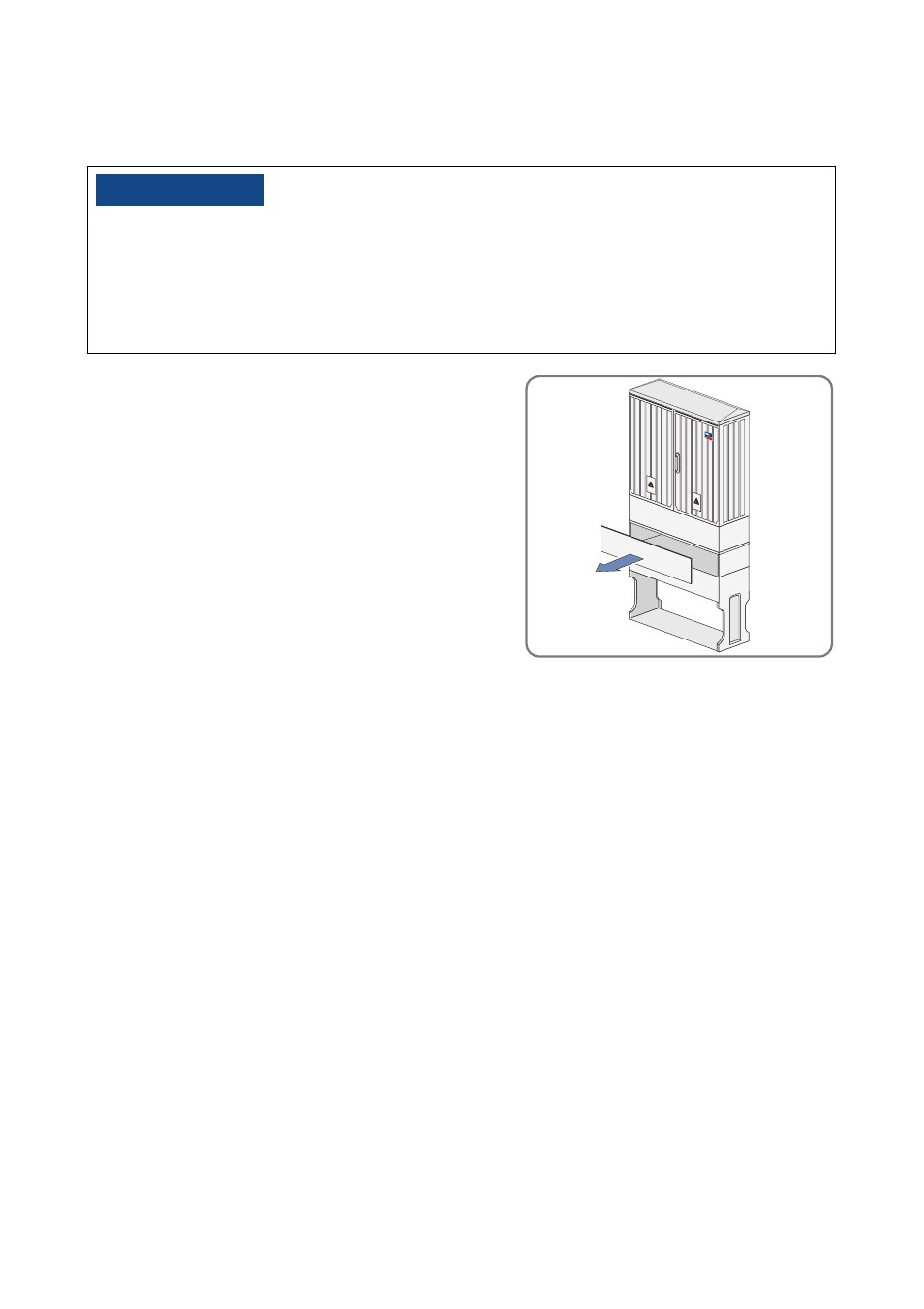

5.1.3 Montaje del Sunny String-Monitor en pedestal
1. 4 Suelte los tornillos de fijación de la placa base
del Sunny String-Monitor.
2. Retire la tapa superior del pedestal.
3. Coloque el Sunny String-Monitor sobre el pedestal.
4. Fije el Sunny String-Monitor al pedestal por medio de los tornillos previamente quitados.
5. Haga pasar los cables de conexión por la placa base del Sunny String-Monitor y fíjelos al riel
de paso de cables interno.
6. A fin de proteger la tapa superior del pedestal contra aperturas no autorizadas, monte los
2 tornillos de seguridad en el interior de la placa base.
13&$"6$*“/
Daños en los racores de cables y conexiones enchufables debido a un transporte y
montaje inadecuados.
Los racores de cable y conexiones enchufables sobresalen por la carcasa.
• Durante el transporte y el montaje, procure que los racores de cable y conexiones
enchufables no sufran daños.
