6 Conexión eléctrica
SMA Solar Technology AG
40
SSM16-24-IA-IES105120
Instrucciones de instalación
S

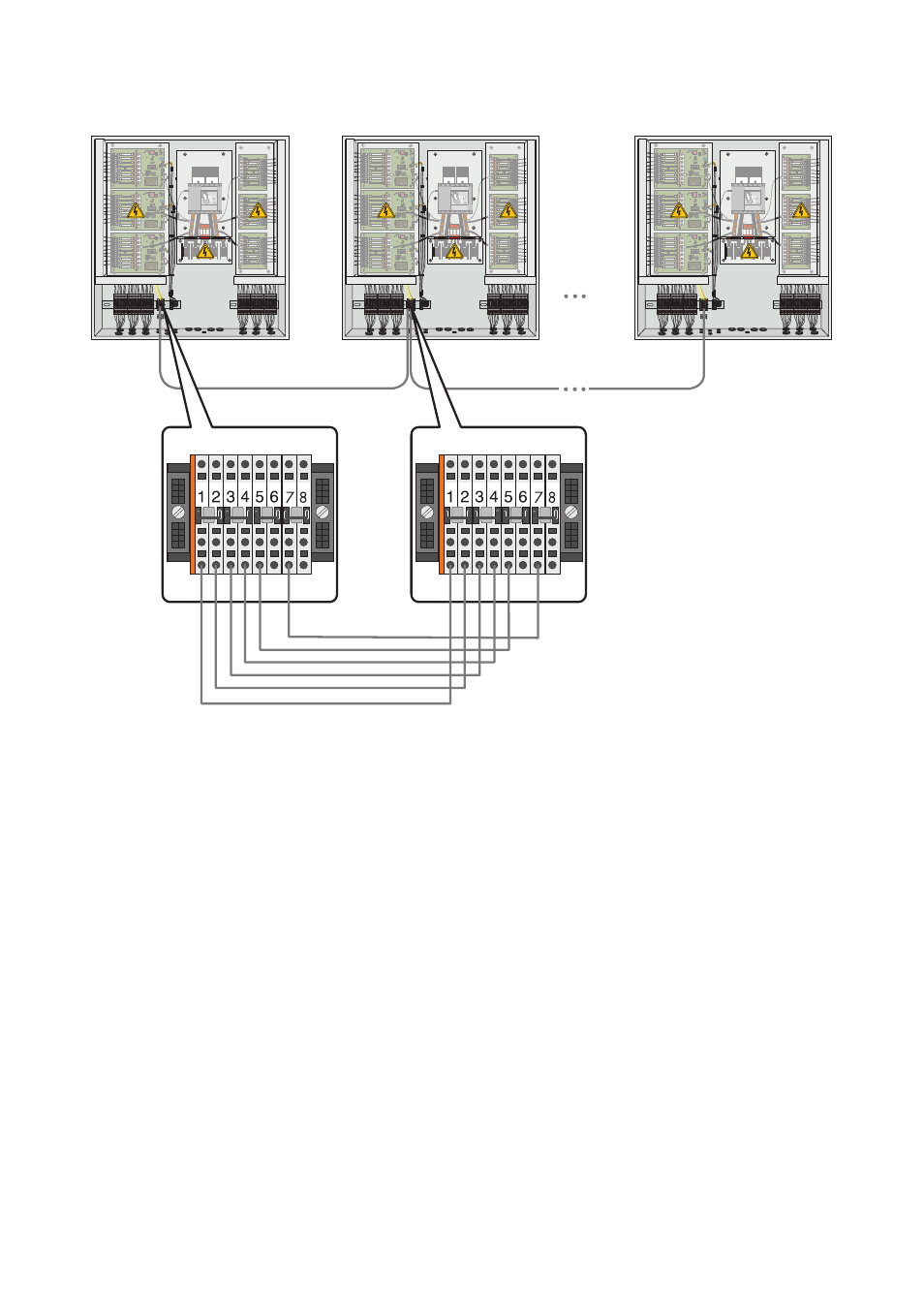

Figura 14: Conexión de la línea de datos entre los Sunny String-Monitor
1. Pele los conductores de la línea de datos 8 mm.
2. Retire el adhesivo de la regleta de bornes de comunicación.
3. Conecte los conductores de la línea de datos a los bornes de conexión. Preste atención a la
asignación de bornes.
4. Introduzca en un bus el cableado entre las distintas unidades de Sunny String-Monitor. Preste
atención a la disposición del borne de la línea de datos.
6.5.4 Conexión de la línea de datos al Sunny Central
En los Sunny Central 100/200/250/350 y los Sunny Central de la serie HE--11, la conexión de la
línea de datos del Sunny String-Monitor se realiza en el concentrador. Estos equipos disponen de
2 conexiones de comunicación, en cada una de las cuales se pueden conectar hasta 10 Piggy-Back
para el procesamiento de datos.
