6 Conexión eléctrica SMA Solar Technology AG
42 SSM16-24-IA-IES105120 Instrucciones de instalación
6.6 Conexión de la activación remota para el interruptor de
potencia de CC
6.6.1 Dimensionar el cable de conexión de la bobina de disparo
El Sunny String-Monitor puede incluir de manera opcional un interruptor de potencia de CC con
activación remota. La activación remota se lleva a cabo mediante un activador auxiliar y un contacto
de recibo. El activador auxiliar puede estar diseñado a modo de bobina de disparo o de disparador
de tensión mínima.
Para conseguir una activación segura, se deberá calcular la sección mínima del cable de conexión
de la bobina de disparo. La sección del cable de conexión se elige en función de los siguientes
factores:
• el número de Sunny String-Monitor conectados
• la longitud del cable para el suministro de corriente
• la longitud de cable entre los Sunny String-Monitor conectados

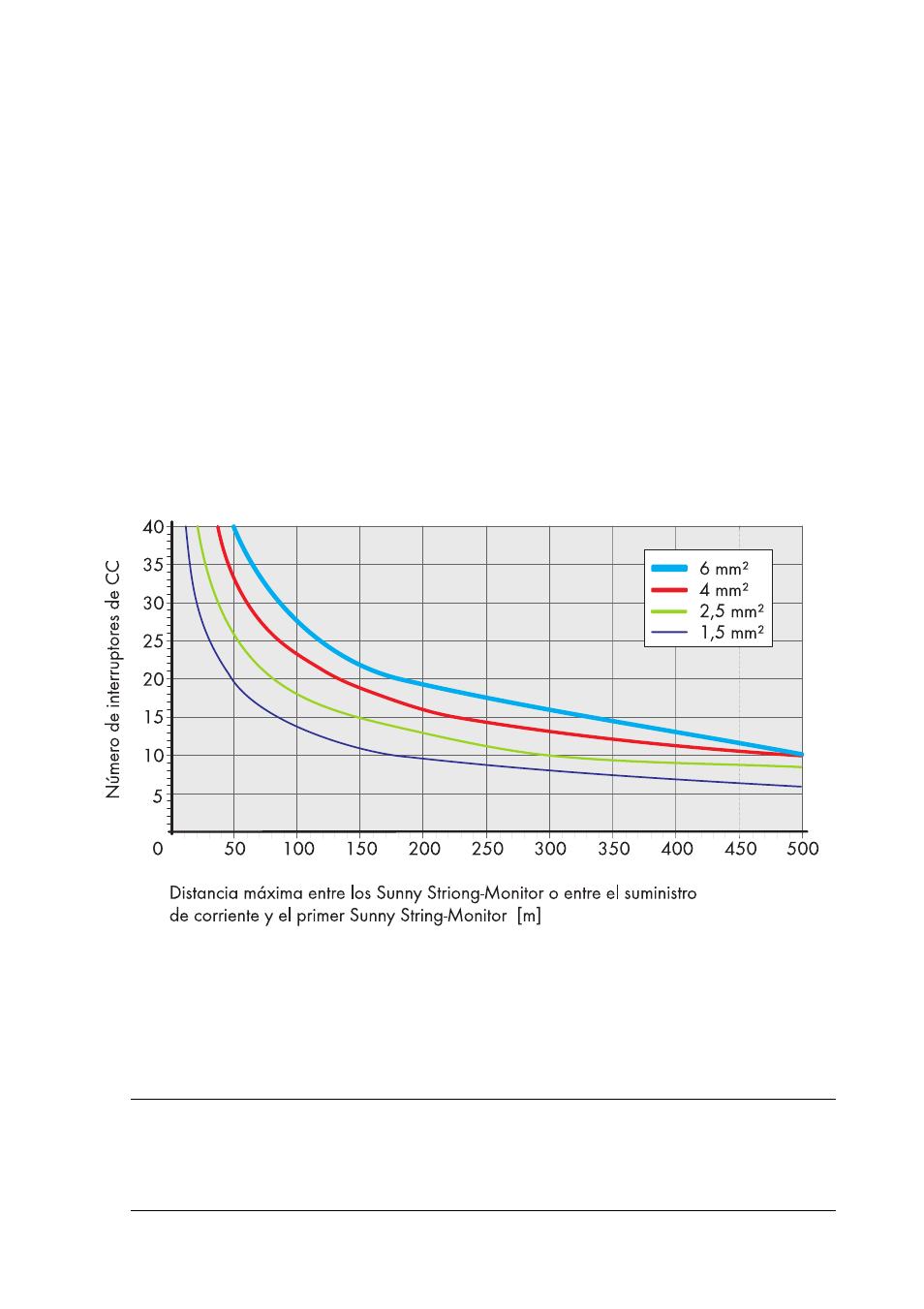

Figura 16: Relación entre la longitud de cable, número de Sunny String-Monitor conectados y sección de cable.
1. Determine el número de interruptores de potencia de CC.
2. Determine la distancia máxima entre los Sunny String-Monitor o entre el suministro de corriente
y el primer Sunny String-Monitor.
3. Determine la sección de cable mínima según la figura 16.
Ejemplo: dimensionar el cable de conexión
En una instalación fotovoltaica se incluyen 20 interruptores CC. La distancia máxima entre los
Sunny String-Monitor es de 150 m.
Por tanto, la sección de cable deberá ser de por lo menos 4 mm
2
.
