Puesta en servicio del Sunny Boy SMA Solar Technology AG
26 SB11_12_17-IES094131 Instrucciones de instalación
6 Puesta en servicio del Sunny Boy
1. Compruebe los siguientes requisitos antes de poner en servicio el inversor:
– Montaje firme
– Cable de CA (red) correctamente conectado
– Cableado de CC (strings fotovoltaicos) conectado en su totalidad
– Conectores de CC no utilizados en la parte inferior de la carcasa cerrados con tapas de
protección
– Tapa de la carcasa firmemente atornillada
– Electronic Solar Switch (ESS) firmemente colocado
– Interruptor automático dispuesto correctamente
2. Active el interruptor automático.
☑ Si el LED verde está encendido o parpadea con
radiación suficiente, la puesta en servicio se ha
realizado con éxito.
o bien:
☑ Si el LED amarillo o rojo está encendido o
parpadea, hay un defecto. Continúe con el
punto 3.
3. Véase el capítulo 9 "Localización de defectos"
(Página 36) y, en caso necesario, las instrucciones
de uso suministradas. En ellas se describe el significado de los LED, así como los avisos de
defecto y de estado en el display.

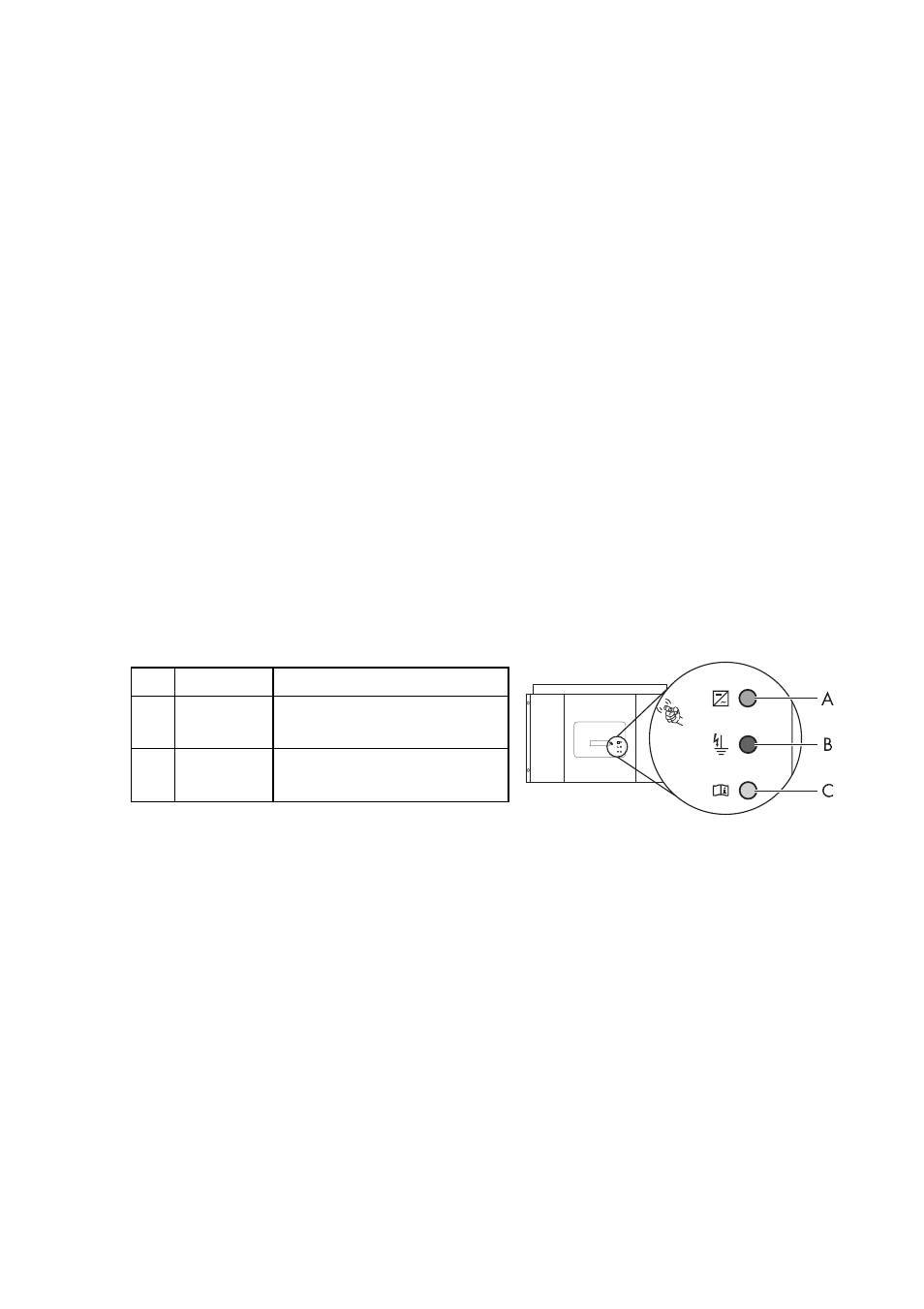

A LED verde Funcionamiento
B LED rojo Cortocircuito a tierra o varistor
defectuoso
C LED
amarillo Defecto
