Conexión eléctrica SMA Solar Technology AG
16 SB11_12_17-IES094131 Instrucciones de instalación

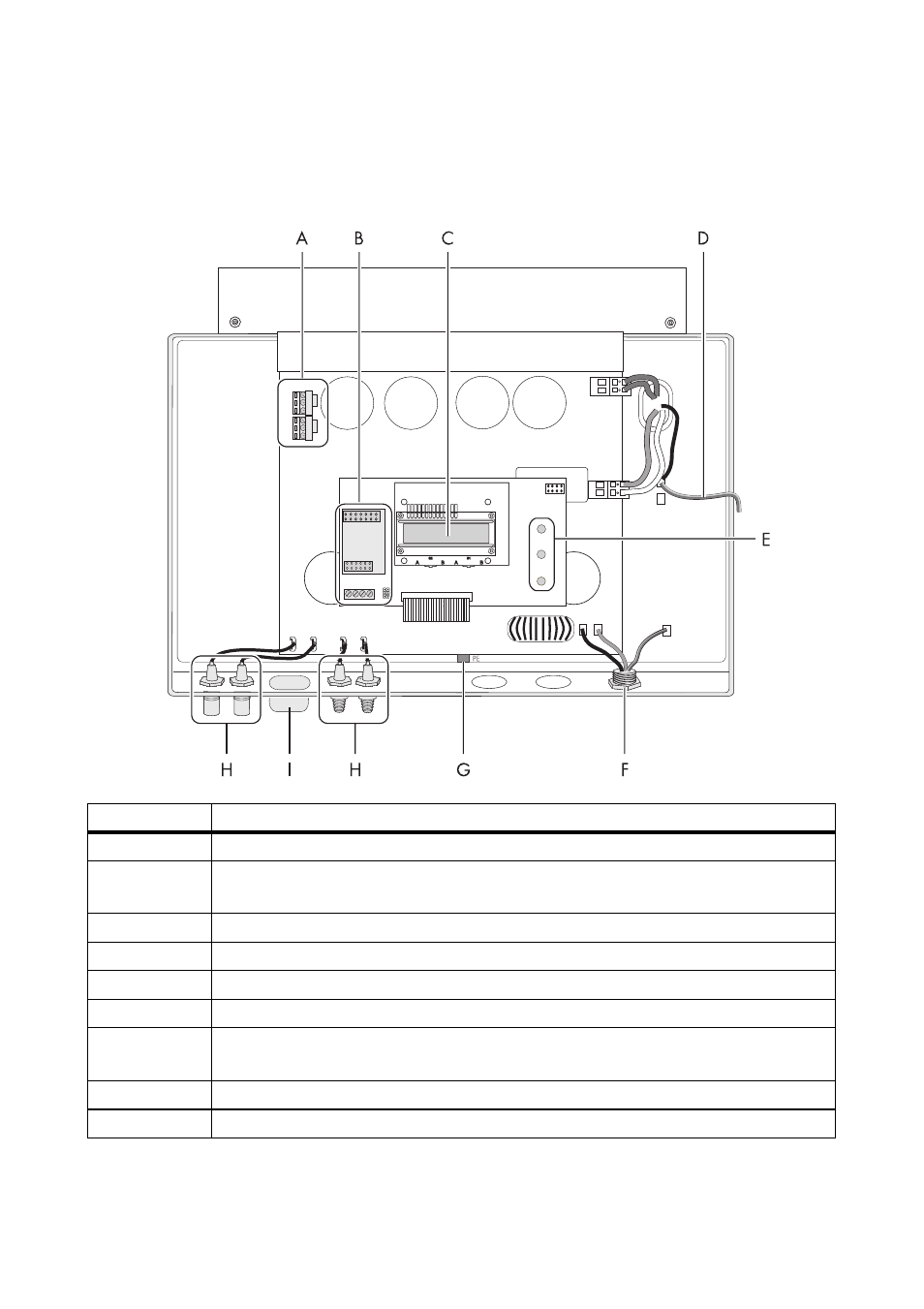

5.1.2 Vista interior
En esta ilustración se detallan de manera esquemática los diferentes componentes y áreas de
conexión de un Sunny Boy abierto:
Objeto Descripción
A Varistores, capítulo 9.1.2
B Conexión y área de conexiones para la comunicación (RS485, inalámbrica)
capítulo 5.4
C Display
D Cable de tierra PE para la tapa
E LED de indicación de estado de funcionamiento
F Bornes de conexión (CA), capítulo 5.2
G Enchufe plano para la toma a tierra del apantallamiento de cables para la
comunicación RS485
H Conector fotovoltaico de entrada (CC), capítulo 5.5
I Conector hembra para el Electronic Solar Switch (ESS)
