SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB11_12_17-IES094131 17
5.2 Conexión del Sunny Boy a la red pública (CA)
Configuración de cables
Dimensione la sección del cable mediante el programa de diseño Sunny Design
(www.SMA-Iberica.com/SunnyDesign) de manera que, a potencia nominal, las pérdidas de
potencia no superen el 1%.
En la siguiente tabla se especifican las longitudes máximas de los cables en relación a la sección.
La sección de cable necesaria en cada caso depende de los factores siguientes:
• Temperatura ambiente,
• Tipo de tendido,
• Resistencia a los rayos UV
• pérdidas de potencia
• normativas vigentes del país correspondiente (del lugar de instalación)

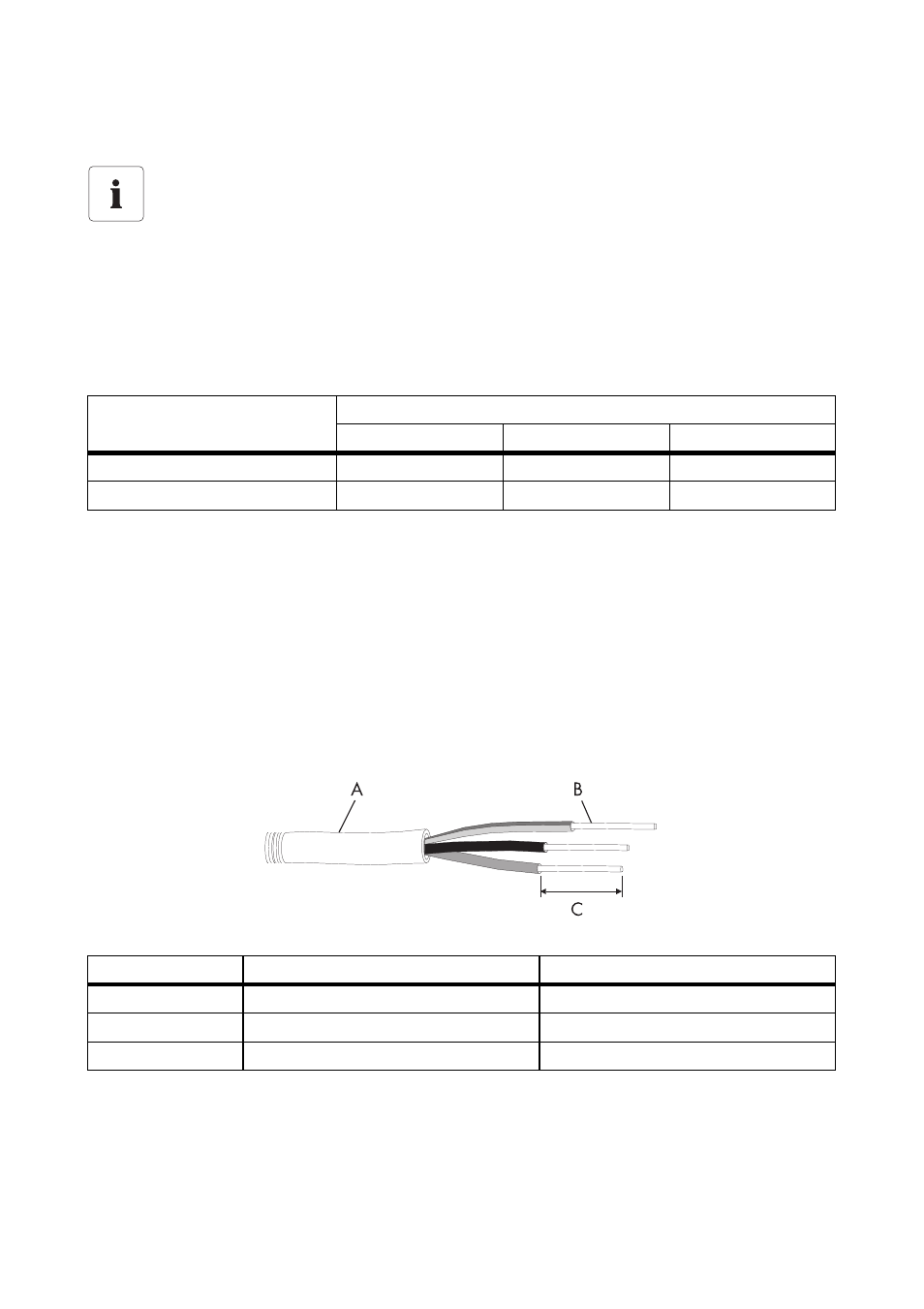

Especificaciones de los cables
Condiciones de conexión del operador de red
Observe las condiciones de conexión de su compañía eléctrica!
Sección del cable Longitudes máximas de los cables
SB 1100 SB 1200 SB 1700
1,5 mm² 21 m 18 m 15 m
2,5 mm² 35 m 30 m 22,5 m
Posición Denominación Valor
A Diámetro exterior 9 ...17 mm
B Sección del cable Máximo 2,5 mm²
C Longitud del aislamiento 4 ... 5 mm
