5 Conexión eléctrica
5.1 Esquema del área de conexiones
5.1.1 Vista exterior

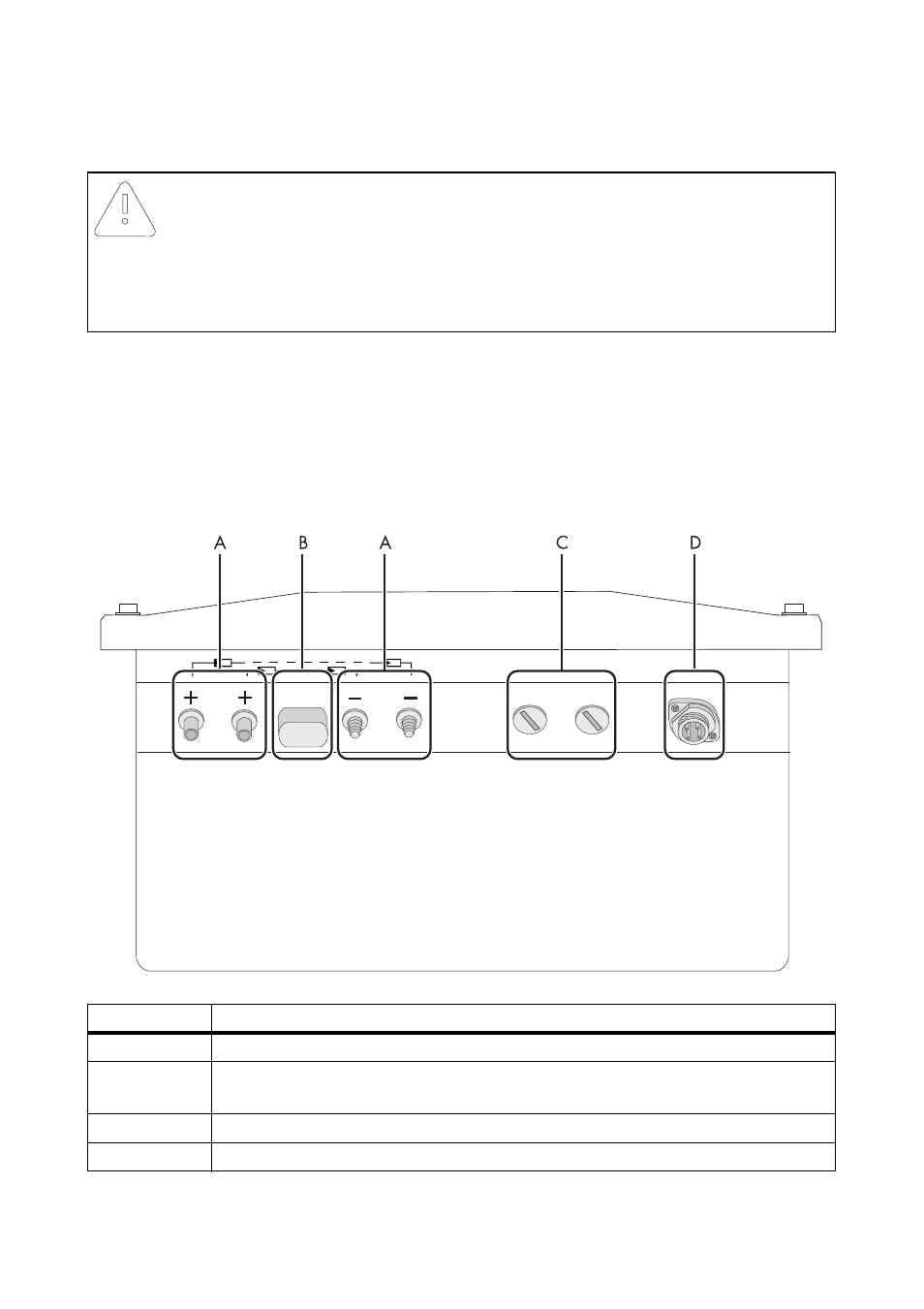

La siguiente figura muestra la asignación de las boquillas individuales de la carcasa en el lado
inferior del Sunny Boy.
¡PRECAUCIÓN!
¡El Sunny Boy puede resultar dañado a causa de descargas electrostáticas!
Los componentes en el interior del Sunny Boy pueden sufrir daños irreversibles a causa de
descargas electrostáticas.
• Conéctese a tierra antes de tocar cualquier componente.
Objeto
Descripción
A
Conectores para la conexión de los strings fotovoltaicos
B
Conector hembra para la conexión del seccionador de carga de CC Electronic
Solar Switch (ESS)
C
Boquilla de paso (con tapa) para la comunicación
D
Conector para la conexión CA
