SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB11_12_17-IES094131 21

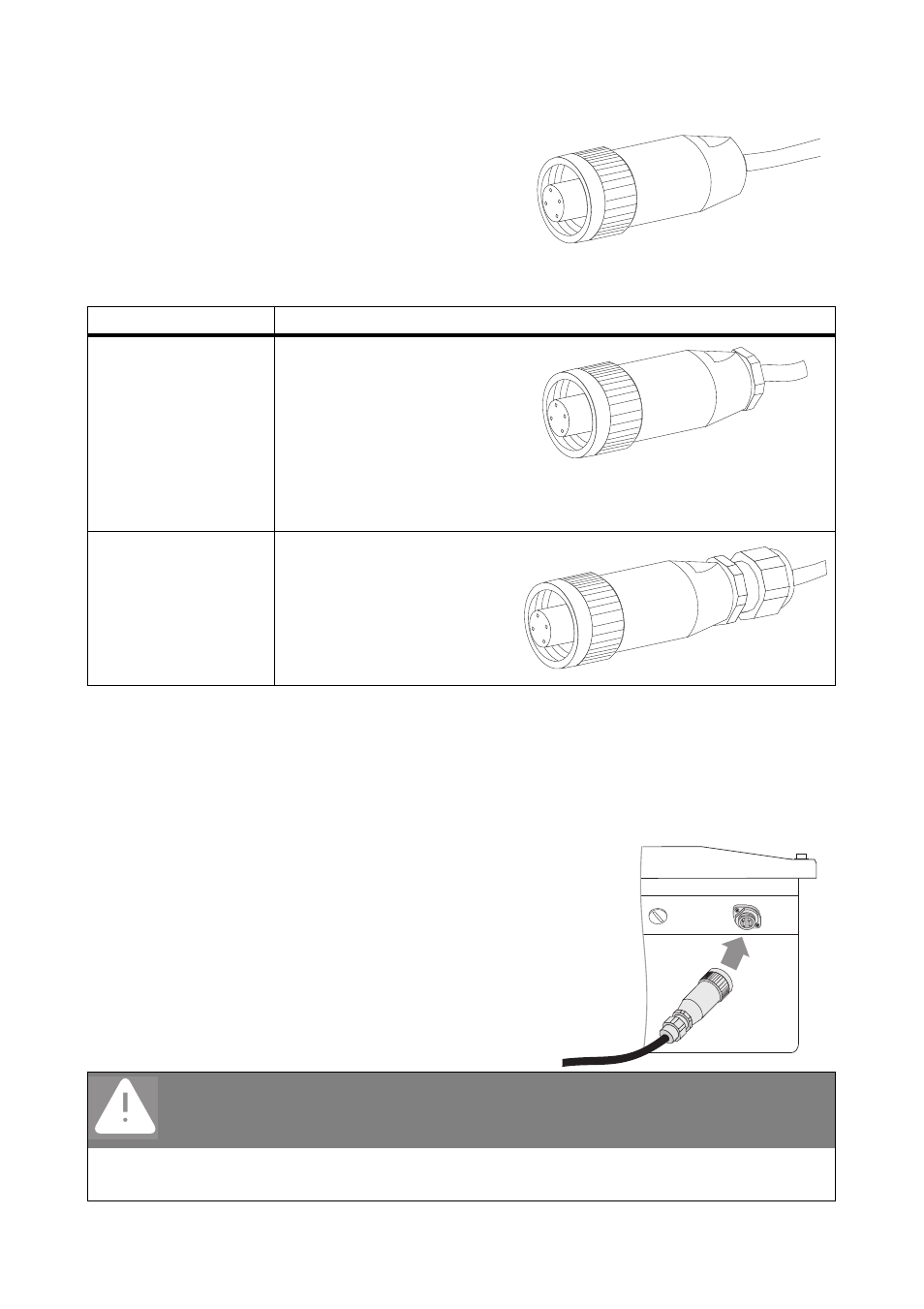

13. Enrosque el casquillo roscado sobre el terminal de
conexión.
14. Enrosque el tornillo de presión firmemente sobre el casquillo roscado.
☑ Ya ha atornillado la caja de conexión de CA.
15. Si no va a conectar el Sunny Boy inmediatamente, cierre la terminal de conexión con la tapa
de protección, también incluida en el paquete adicional.
16. Conecte la caja de conexión de CA al conector hembra de CA del Sunny Boy. En caso
necesario, retire primero la tapa de protección.
17. Enrosque firmemente el anillo roscado de la caja
de conexión de CA en el conector hembra de CA
del Sunny Boy. El anillo roscado sirve para sellar y
eliminar la tracción de la caja de conexión de CA.
☑ El cable de CA está conectado al Sunny Boy.
Tamaño empleado Procedimiento
PG13,5
El anillo de apriete con el anillo de estanqueidad queda invisible en el
interior del casquillo roscado.
PG16
¡Peligro!
¡Peligro de muerte por altas tensiones en el Sunny Boy!
• Cierre firmemente el Sunny Boy y conecte el generador fotovoltaico antes de
conectar el interruptor automático.
