Conexión eléctrica SMA Solar Technology AG
20 SB11_12_17-IES094131 Instrucciones de instalación

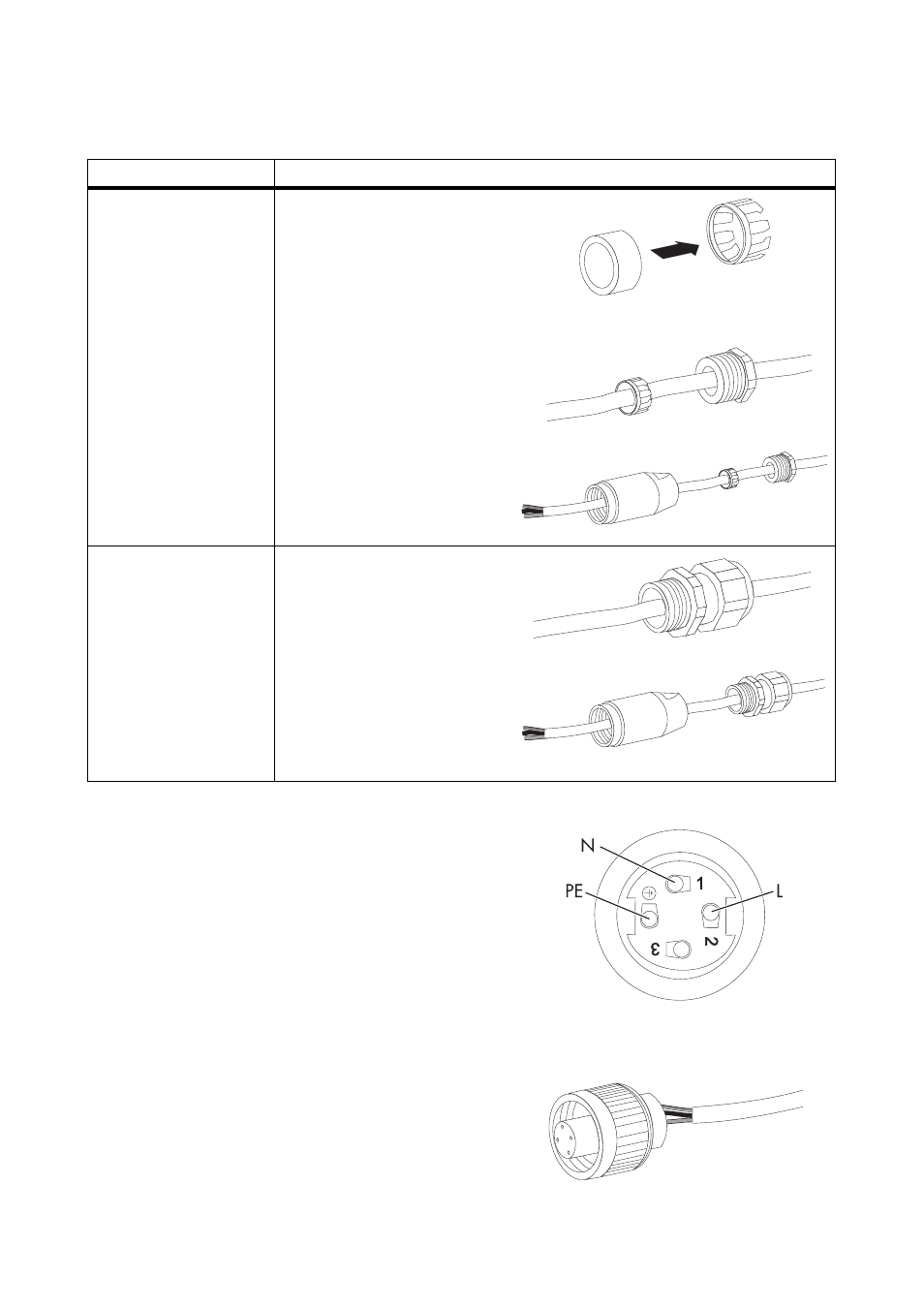

7. Pase el tornillo de presión o el prensaestopas y el casquillo roscado por la línea de CA.
8. Inserte la toma a tierra PE (verde-amarillo) al borne
roscado con el símbolo de tierra del terminal de
conexión y apriete el tornillo.
9. Inserte el conductor neutro N (azul) en el borne
roscado 1 del terminal de conexión y apriete el
tornillo.
10. Inserte la fase L (marrón o negro) en el borne
roscado 2 y apriete el tornillo.
11. Deje libre el borne roscado 3 del terminal de
conexión.
12. Verifique que los conductores de conexión estén
colocados firmemente.
Tamaño empleado Procedimiento
PG13,5 • Introduzca el anillo de
estanqueidad en el
anillo de apriete.
• Pase el tornillo de
presión PG13,5 y el
anillo de apriete con el
anillo de estanqueidad
por el cable de CA.
• Pase el cable de CA por
el casquillo roscado.
PG16 • Pase el prensaestopas
PG 16 por el cable de
CA
• Pase el cable de CA por
el casquillo roscado.
