Conexión eléctrica SMA Solar Technology AG
24 SB11_12_17-IES094131 Instrucciones de instalación

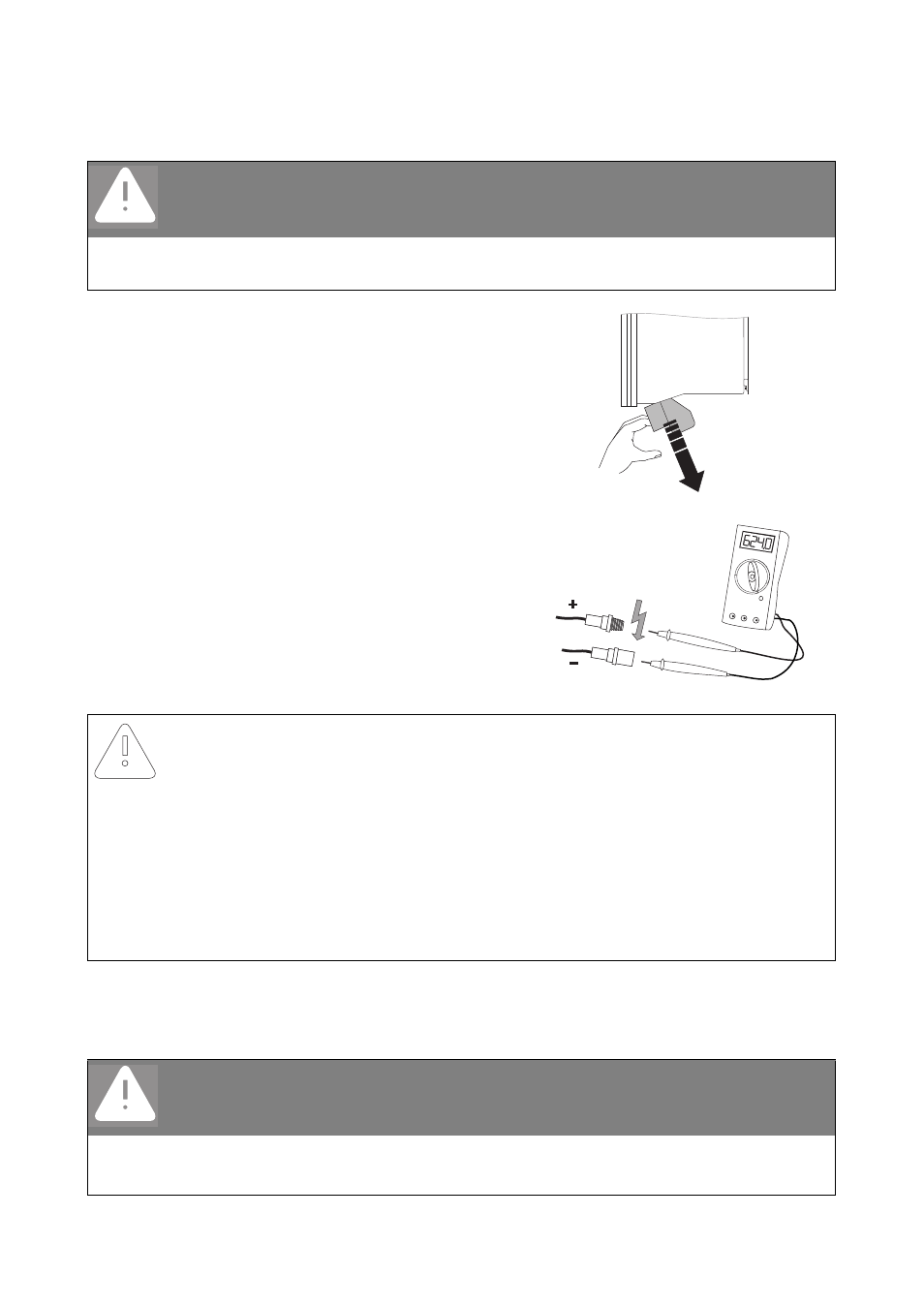

Procedimiento para la conexión
1. Retire el Electronic Solar Switch tirando de él hacia
abajo en la dirección de la pared.
2. Compruebe la polaridad correcta de las líneas de
conexión de los módulos fotovoltaicos y si se
respeta la tensión máxima de entrada de 400 V
(CC) del Sunny Boy.
3. Compruebe si se ha producido una toma a tierra en los strings según se describe en el capítulo
9.1.1 "Comprobar si se ha producido un cortocircuito a tierra en el generador fotovoltaico"
(Página 36).
¡Peligro!
¡Peligro de muerte por altas tensiones en el Sunny Boy!
• Asegúrese de desconectar el interruptor automático antes de conectar el generador
fotovoltaico.
¡PRECAUCIÓN!
El Sunny Boy puede quedar irreparablemente dañado si se sobrepasa la tensión
máxima de entrada.
Si la tensión de los módulos fotovoltaicos sobrepasa la tensión máxima de entrada del
Sunny Boy, éste puede quedar irreparablemente dañado. La garantía del equipo quedará
anulada.
• No conecte strings con una tensión en vacío superior a la tensión máxima de entrada
del Sunny Boy.
• Revise el diseño de la instalación.
¡Peligro!
¡Peligro de muerte por electrocución!
• No conecte strings con cortocircuito a tierra al Sunny Boy.
• Elimine primero el cortocircuito a tierra del string correspondiente.
