7 Conexión eléctrica SMA Solar Technology AG
56 SI30M-44M-60H-80H-IA-es-30 Instrucciones de instalación

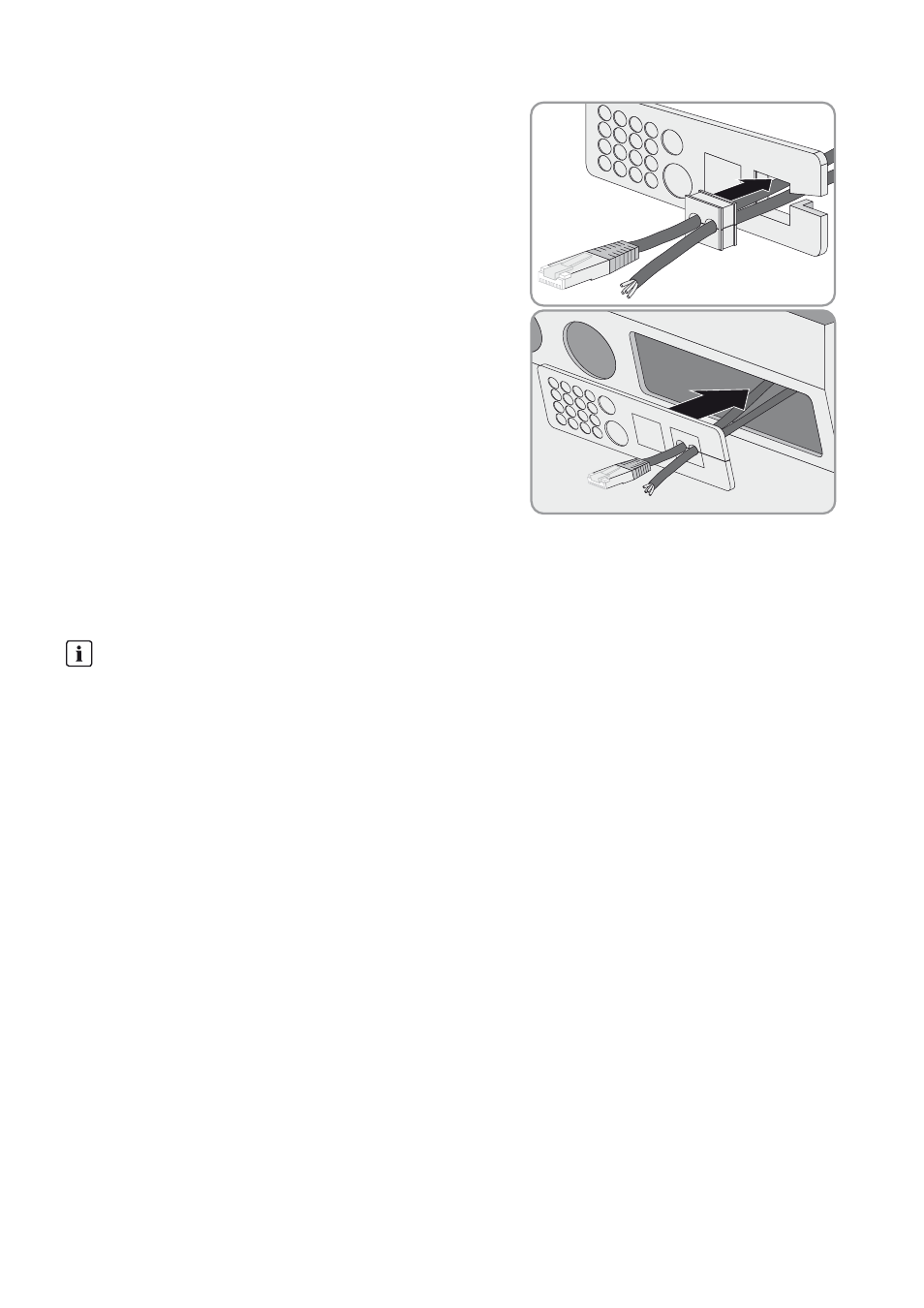

7. Abra la placa de paso de cables e introduzca los manguitos
protectores dentro. Inserte el lado plano de los manguitos en los
lados planos de la placa de paso de cables.
8. Sujete los cables y deslice la placa de paso de cables hasta la
abertura en la carcasa para la placa de paso de cables.
9. Enganche la placa de paso de cables en la abertura en la carcasa y presione para encajarla.
7.5.5 Conexión de Relay 1 y Relay 2
Si utiliza un relé multifunción, conéctelo siempre de acuerdo con el procedimiento descrito a continuación.
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Si se utilizan cordones, las virolas adecuadas
Requisito:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 10 “Datos técnicos”, página 97).
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
1. Perfore un punto adecuado en la placa de paso de cables con un objeto punzante.
2. Pele el cable y coloque virolas en los conductores.
3. Introduzca el cable en el Sunny Island a través del agujero de la placa de paso de cables.
Comportamiento de conexión de los esclavos
En caso de fallo, los relés multifunción de los esclavos funcionan con menos fiabilidad que los relés multifunción de
los maestros. Cuando se produce un fallo, los esclavos esperan a la confirmación del mismo por parte del maestro.
