7.4.18 Conexión del cable de señal de la solicitud externa del generador
Una señal de control externa puede transmitir una solicitud del generador a la gestión del generador. Si
configura la gestión del generador para la solicitud externa del generador, la gestión del generador pondrá
en funcionamiento el generador con un nivel alto. Si el nivel es bajo, la gestión del generador detiene el generador.
Se respetarán todos los tiempos de funcionamiento del generador.

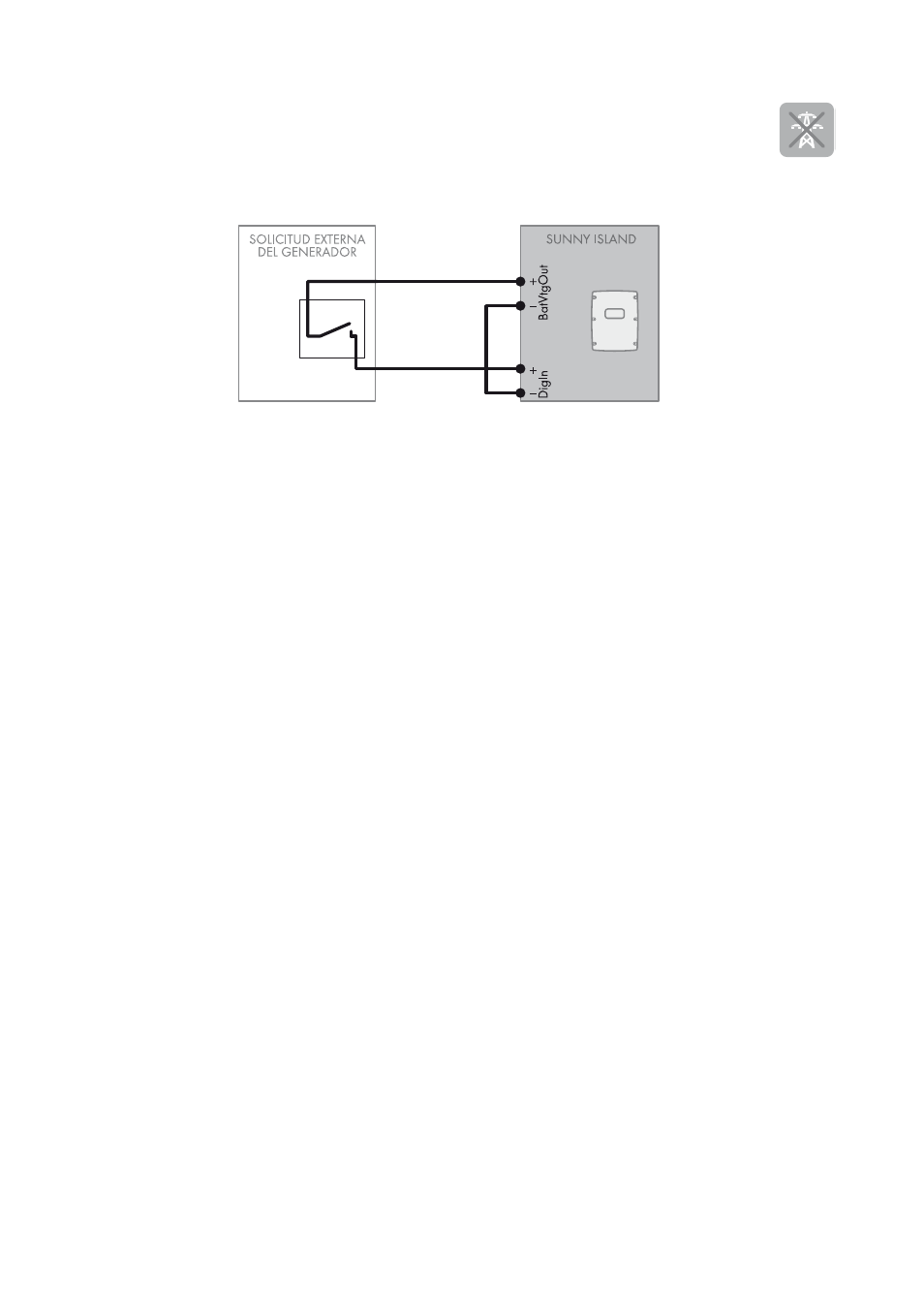

Imagen 18: Conexión del cable de señal de una solicitud externa del generador (ejemplo)
Requisitos:
☐ Deben cumplirse los requisitos técnicos de la entrada digital (consulte el capítulo 10 “Datos técnicos”, página 97).
Requisitos para el cableado:
☐ Conductor de cobre
☐ Sección del conductor: 0,2 mm² … 2,5 mm²
Procedimiento:
1. Conecte un conductor del cable de control al borne BatVtgOut+ del Sunny Island (consulte el capítulo 7.5.6
“Conexión de BatVtgOut, DigIn, BatTMP y BatCur”, página 57).
2. Conecte un conductor del cable de control al borne DigIn +.
3. Conecte el borne BatVtgOut‒ con el borne DigIn ‒. Utilice el mismo conductor que para el cable de control.
