7.3 Conexión del conductor de protección en sistemas con batería conectada

a tierra

Si pone a tierra la batería, puede hacer la puesta a tierra con un conductor de protección en el polo positivo o negativo

de la batería. SMA Solar Technology AG no recomienda poner a tierra la batería. Si se conecta a tierra la batería, el

Sunny Island debe ponerse a tierra adicionalmente en la carcasa. La toma a tierra adicional no sustituye la toma a tierra

en las conexiones AC1 y AC2.
Sección del conductor:
Para determinar la sección del conductor de protección necesaria se deben tener en cuenta las normativas y directivas

locales vigentes. El cálculo de la sección del conductor de protección depende del tipo y tamaño de la batería

conectada, del fusible externo en el BatFuse y del material del conductor de protección.

Requisito del cableado:

☐ Conductor de cobre
☐ Sección del conductor: máximo 16 mm²
☐ El conductor de protección de la batería y el conductor de protección del inversor Sunny Island deben tener la

misma sección.

Procedimiento:

1. Determine la sección del conductor de protección.
2. Ponga a tierra la batería en el polo positivo o negativo con la sección del conductor calculada.

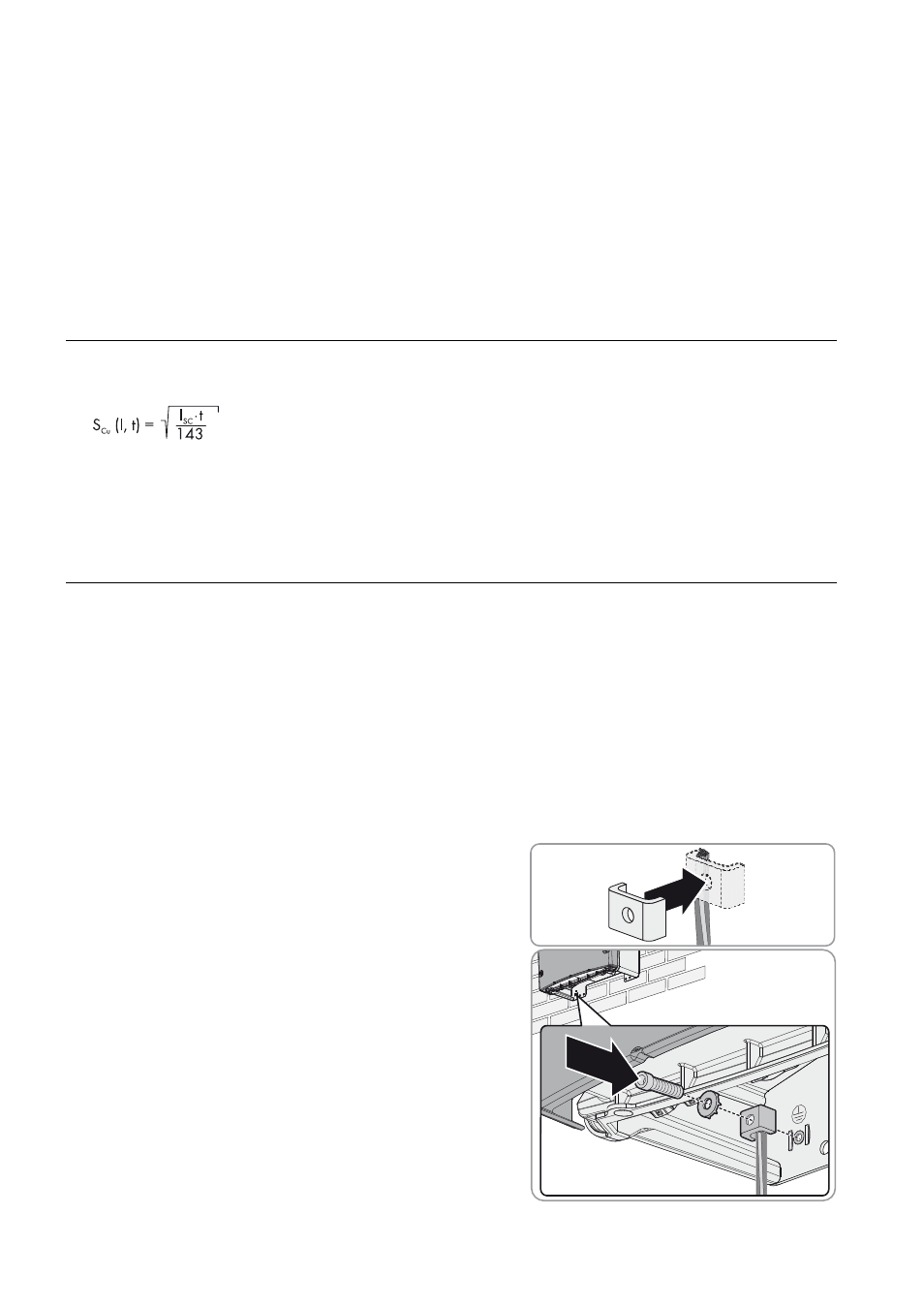

3. Adicionalmente ponga a tierra el Sunny Island en la carcasa con la sección del conductor calculada:

• Pele el conductor de protección.
• Coloque la abrazadera encima del conductor. Sitúe el

conductor a la izquierda.

• Fije la abrazadera con el tornillo Allen M6x16 y una arandela

de cierre (ancho 5, par de apriete: 4 Nm … 5,7 Nm).

Los dientes de la arandela de cierre deben apuntar hacia la

abrazadera.

Ejemplo: Cálculo de la sección del conductor de protección
Para un conductor de protección de cobre la sección necesaria puede calcularse con esta fórmula:

S

Cu

I

SC

t

= sección del conductor en mm²
= corriente de cortocircuito en A
= tiempo de interrupción en s

El tiempo de activación típico del fusible APR para corrientes de cortocircuito entre 2 000 A y 10 000 A es de 25 ms.

Para corrientes de cortocircuito de hasta 10 000 A es suficiente una toma a tierra de 16 mm².
