SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 31
7.4.3.4 Conexión de los cables de medición al equipo de conmutación
A través de un cable de medición, el Sunny Island mide las tensiones en cada conductor de fase. Además, el
maestro mide si el contactor de acoplamiento se activa o desactiva (consulte el esquema de interconexión en
las instrucciones breves “SMA Flexible Storage System con función de alimentación de repuesto”).
Procedimiento:
1. En el Sunny Island, conecte el cable de medición X4 Ln* y X4 N
para la monitorización de la tensión al borne ExtVtg. Asegúrese
de que el cable esté correctamente conectado (consulte el
capítulo 7.5.7 “Conexión de ExtVtg”, página 58).
2. Conecte la monitorización del contactor de acoplamiento en el maestro. Asegúrese de que el cable de X5 3 y X5 4
esté correctamente conectado (consulte el capítulo 7.5.6 “Conexión de BatVtgOut, DigIn, BatTMP y BatCur”,
página 57).
• Dentro del maestro, conecte BatVtgOut − con DigIn − .
• Conecte el conductor de X5 3 a DigIn+.
• Conecte el conductor de X5 4 a BatVtgOut+.
7.4.4 Conexión de la red aislada o de la Multicluster Box
En el sistema aislado, conecte los equipos consumidores de CA y las fuentes de CA paralelas a la red (como
los inversores fotovoltaicos) a la conexión AC1 del inversor Sunny Island en el cuadro de distribución de CA.
En un sistema multiclúster, la Multicluster Box es el cuadro de distribución de CA que va conectado a la conexión AC1.
Requisito para la conexión de Sunny Island en sistemas monofásicos de clúster único en paralelo:

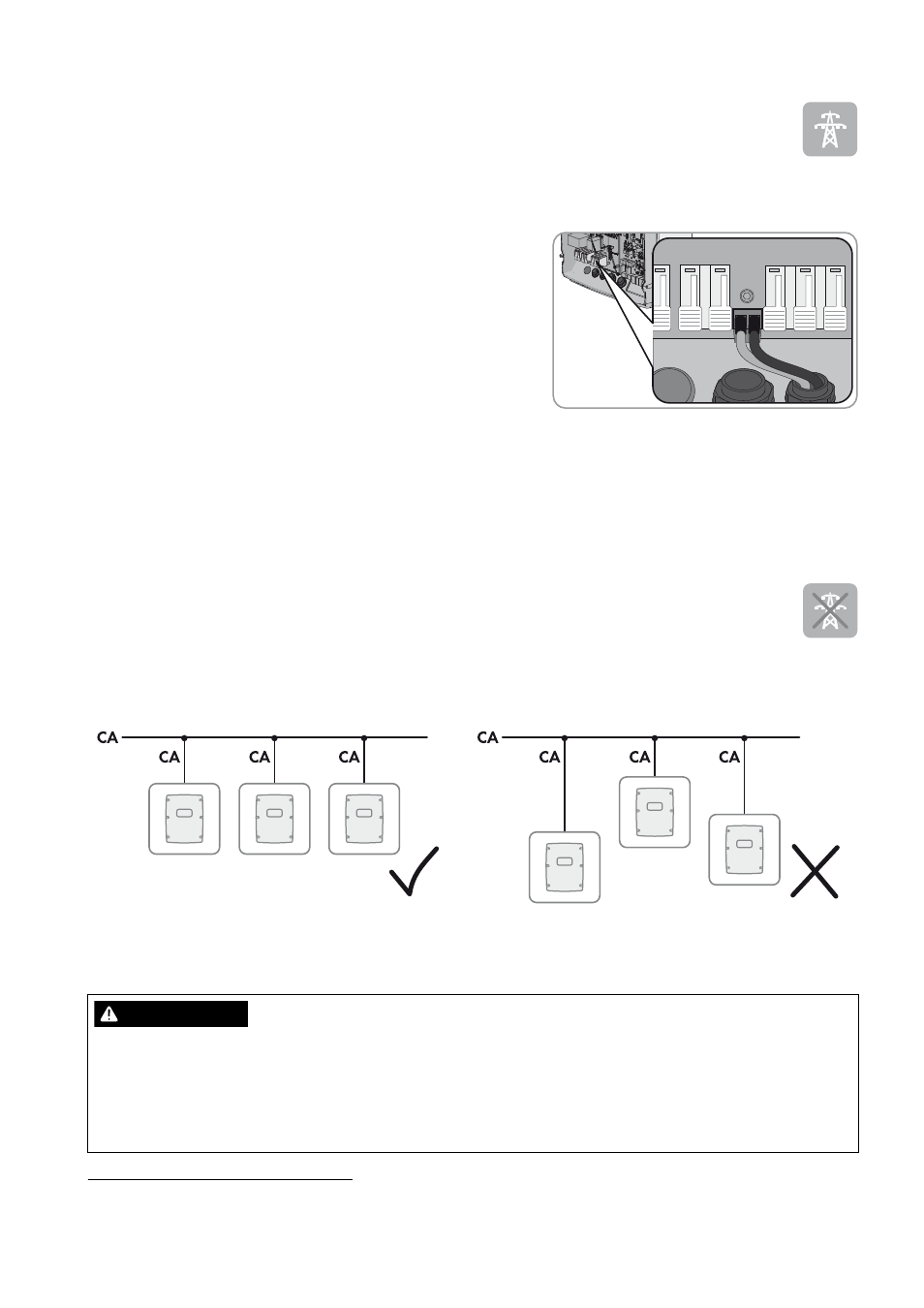

Imagen 9: Conexión simétrica correcta y conexión asimétrica incorrecta de los Sunny Island
☐ En los sistemas monofásicos de clúster único en paralelo se deben utilizar cables de la misma longitud y sección
entre cada Sunny Island y el cuadro de distribución de CA para asegurar un funcionamiento estable y simétrico.
* Ln = L1 … L3
$'9(57(1&,$
Peligro de muerte por incendio
Durante un cortocircuito, las corrientes de cortocircuito del generador fluyen a través de los cables no asegurados
entre el Sunny Island y el cuadro de distribución de CA. Las corrientes de cortocircuito pueden provocar un incendio.
• Si el fusible del generador es mayor que el fusible del cuadro de distribución de CA, deberá ajustar el cable al
fusible del generador.
