7  Conexión eléctrica

SMA Solar Technology AG

30

SI30M-44M-60H-80H-IA-es-30

Instrucciones de instalación

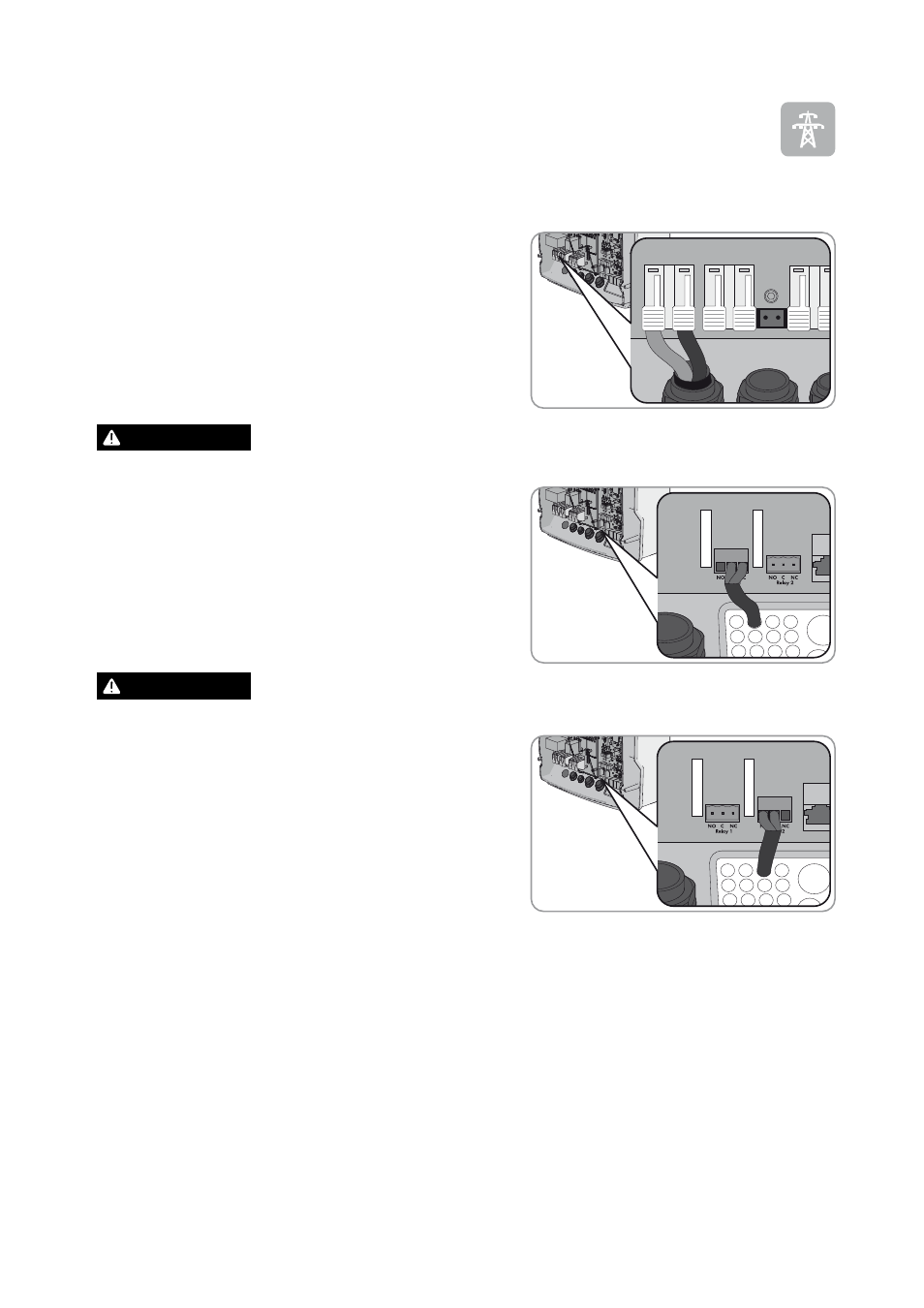

7.4.3.3 Conexión de los cables de control al equipo de conmutación

Los cables de control conducen las señales de control del relé multifunción hasta los contactores (consulte el

esquema de interconexión en las instrucciones breves “SMA Flexible Storage System con función de

alimentación de repuesto”).

Procedimiento:

1. En el maestro, conecte el cable de X5 L y X5 N para la tensión

de control al borne AC1 Loads/SunnyBoys. Asegúrese de que

el cable esté correctamente conectado (consulte el capítulo 7.5.2

“Conexión de cables de energía eléctrica de CA”, página 53).

2.

$'9(57(1&,$

Peligro de muerte por descarga eléctrica debido a la falta de aislamiento

• Conecte el cable de control de X4 1 y X4 2 a los bornes

Relay1 C y Relay1 NC. Asegúrese de que el cable esté

correctamente conectado (consulte el capítulo 7.5.5

“Conexión de Relay 1 y Relay 2”, página 56).

3.

$'9(57(1&,$

Peligro de muerte por descarga eléctrica debido a la falta de aislamiento

• Conecte el cable de control de X5 1 y X5 2 a los bornes

Relay2 C y Relay2 NO. Asegúrese de que el cable esté

correctamente conectado (consulte el capítulo 7.5.5

“Conexión de Relay 1 y Relay 2”, página 56).
