SMA Solar Technology AG 7 Conexión eléctrica
Instrucciones de instalación SI30M-44M-60H-80H-IA-es-30 51
7.5 Conexión de cables
7.5.1 Conexión de cables de energía eléctrica de CC
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Etanol
☐ Dos terminales de cable M8, 20 mm … 25 mm de ancho
Requisitos para el cableado:
☐ Sección del conductor: 50 mm² … 95 mm²
☐ Diámetro del cable: 14 mm … 25 mm
Diámetro del cable si se utiliza un BatFuse: 14 mm … 21 mm
Procedimiento:
1. Compruebe que el interruptor-seccionador del BatFuse esté abierto y asegurado contra cualquier reconexión.
2. Desatornille todos los tornillos de la tapa de la carcasa y retire la tapa. Guarde en un lugar seguro los tornillos y
las arandelas de cierre.
3. Limpie la superficie de contacto de las conexiones DC+ y DC − , por ejemplo, con etanol, para reducir la resistencia
de paso en las superficies de contacto. Una baja resistencia de contacto aumenta la estabilidad del sistema y
reduce al mínimo el riesgo de daños en el Sunny Island.
4. Pele el cable de DC+ y coloque el terminal de cable.

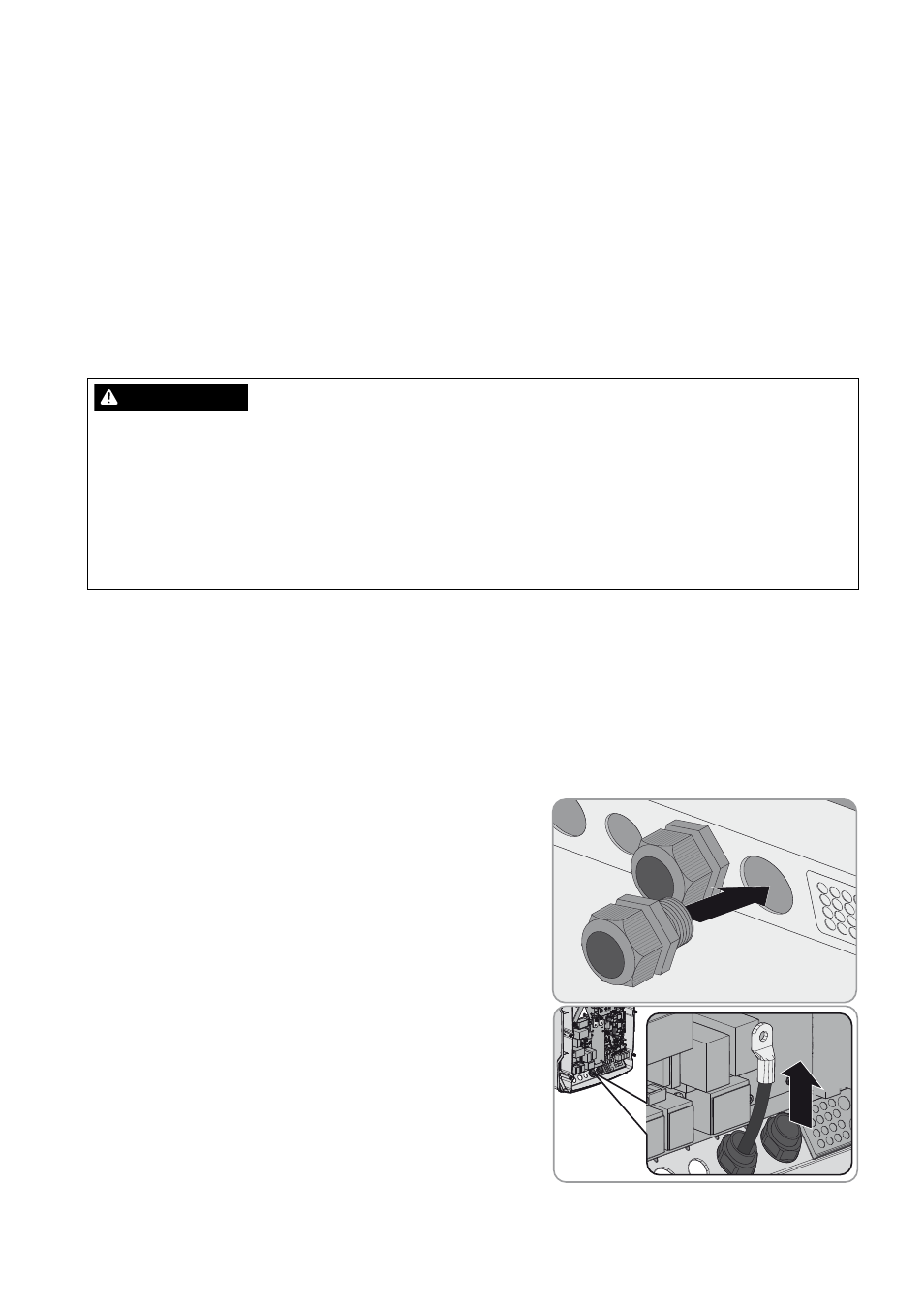

5. Fije dos racores atornillados para cables M32 con contratuercas
a las aberturas en la carcasa de DC+ y DC −
(par de apriete: 12 Nm).
6. Introduzca el cable de DC+ en el Sunny Island a través del racor
atornillado para cables de DC+.
$'9(57(1&,$
Peligro de muerte por batería de iones de litio no compatible
Una batería de iones de litio no compatible puede provocar un incendio o una explosión. Con baterías de iones de
litio no compatibles no está garantizada la protección de la batería de la gestión avanzada de baterías.
• Asegúrese de que las baterías de iones de litio estén autorizadas para su uso en el Sunny Island.
La lista de las baterías de iones de litio autorizadas para el Sunny Island se actualiza permanentemente
(consulte la información técnica “Lista de baterías de iones de litio autorizadas” en www.SMA-Solar.com).
• Si no se pueden usar baterías de iones de litio autorizadas para el Sunny Island, utilice baterías de plomo.
