7 Conexión eléctrica
SMA Solar Technology AG
52
SI30M-44M-60H-80H-IA-es-30
Instrucciones de instalación
8. Pele el cable de DC − y coloque el terminal de cable.
9. Introduzca el cable de DC − en el Sunny Island a través del racor
atornillado para cables de DC − .
10. Instale el cable de DC − por el lado marcado con − en la cubierta de protección.
7.
13&$"6$*/
Daños en el inversor Sunny Island debido a la polarización o mala selección del terminal de cable
Si se invierten los cables de CC, después de conectar el interruptor-seccionador fluyen corrientes elevadas que
pueden dañar el Sunny Island.

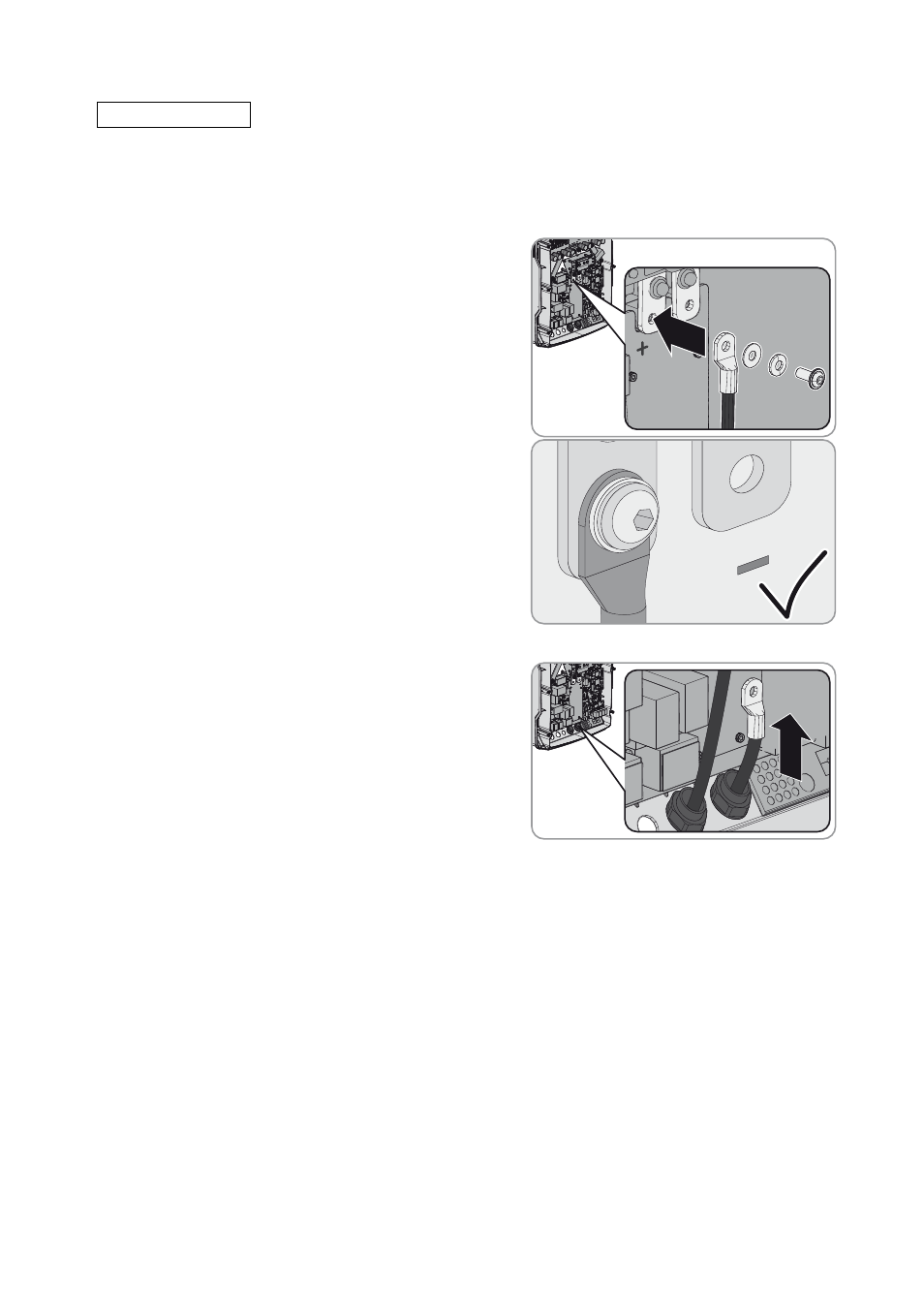

• Instale el cable de DC+ por el lado marcado con + en la cubierta de protección.
• Fije el cable de DC+ con un tornillo M8x20 y una llave Allen
(ancho 5) en la conexión de DC+ (par de apriete: 12 Nm).
Mantenga este orden de montaje: cabeza de tornillo |
arandela elástica | arandela ancha | terminal de cable |
conexión de CC.
☑ La superficie de contacto de la arandela ancha está
completamente apoyada en el terminal de cable.
