7  Conexión eléctrica

SMA Solar Technology AG

28

SI30M-44M-60H-80H-IA-es-30

Instrucciones de instalación

3. Limpie la superficie de contacto de las conexiones DC+ y DC − , por ejemplo, con etanol, para reducir la resistencia

de paso en las superficies de contacto. Una baja resistencia de contacto aumenta la estabilidad del sistema y

reduce al mínimo el riesgo de daños en el Sunny Island.

7.4.2 Conexión de la red pública en el sistema para la optimización del

autoconsumo

Requisitos:

☐ El sistema no es un sistema eléctrico de repuesto.
☐ En el cuadro de distribución deben estar instalados un disyuntor y un diferencial del tipo A para la conexión de los

Sunny Island a la red pública (consulte el esquema de interconexión en las instrucciones breves

“SMA Flexible Storage System”).

Procedimiento:

1. Conecte el cable de energía eléctrica a los bornes AC2 Gen/

Grid del Sunny Island. Asegúrese de que el cable esté

correctamente conectado (consulte el capítulo 7.5.2 “Conexión

de cables de energía eléctrica de CA”, página 53).

• Conecte el conductor de fase a AC2 Gen/Grid L.
• Conecte el conductor neutro a AC2 Gen/Grid N

TT

.

• Conecte el conductor de protección a AC2 Gen/Grid PE.

2. Si la sección del cable de energía eléctrica es menor que 10 mm², conecte un conductor de protección adicional

al borne AC1 Loads/SunnyBoys PE (consulte el capítulo 7.5.3 “Conexión del conductor de protección”,

página 54).

4.

13&$"6$*“/

Daños en el inversor Sunny Island debido a la polarización o mala selección del terminal de cable
Si se invierten los cables de CC, después de conectar el interruptor-seccionador fluyen corrientes elevadas que

pueden dañar el Sunny Island.

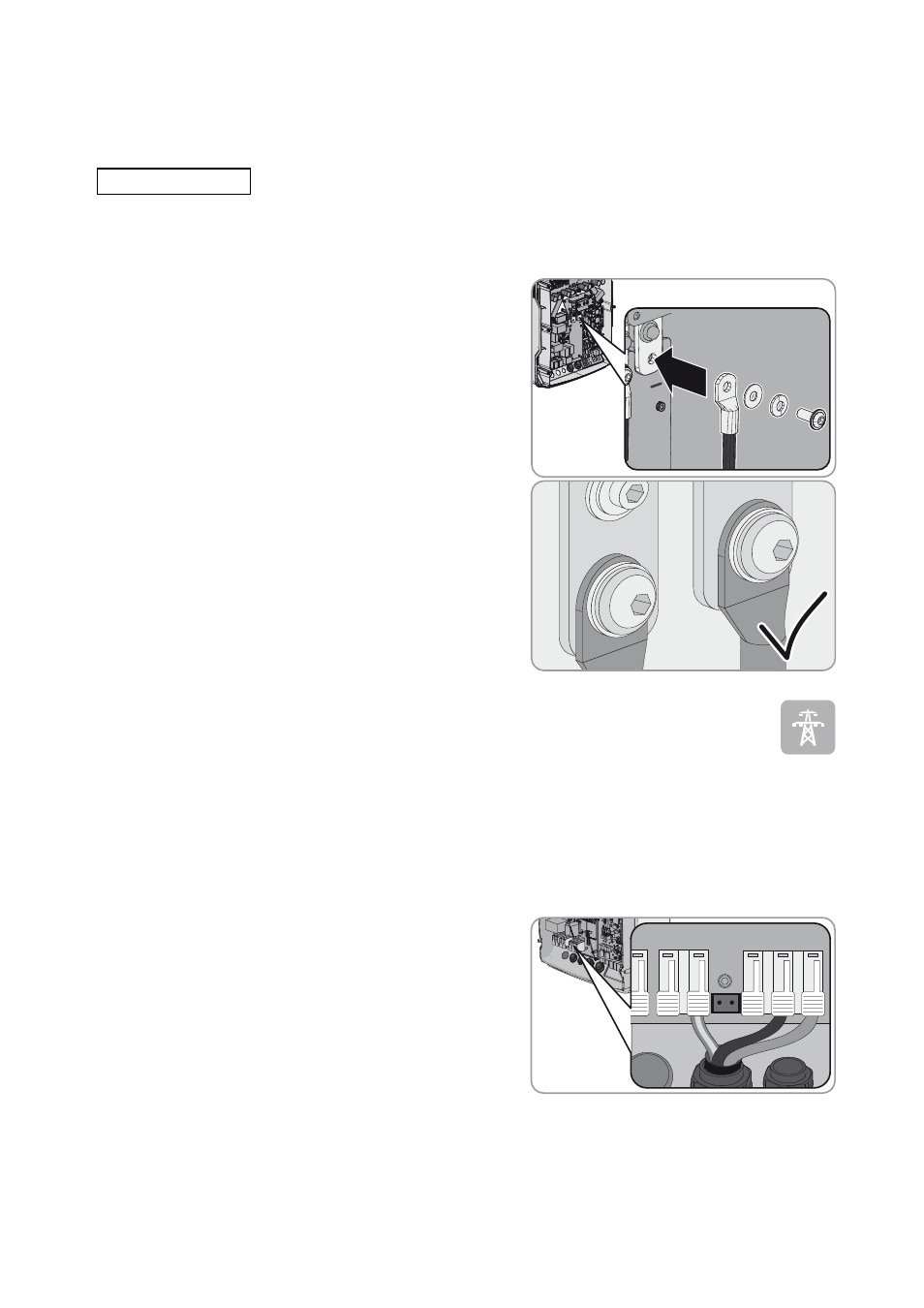

• Fije los cables de energía eléctrica de CC con tornillos

M8x20 con la polaridad correcta en la conexión de CC

(par de apriete: 12 Nm). Asegúrese de que el cable está

conectado correctamente (consulte el capítulo 7.5.1

“Conexión de cables de energía eléctrica de CC”,

página 51) y mantenga este orden de montaje: cabeza de

tornillo | arandela elástica | arandela ancha | terminal de

cable | conexión de CC.

☑ La superficie de contacto de las arandelas anchas está

completamente apoyada en los terminales de cable.
