Programar y procesar mecanizados simples 16.1
16
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
557

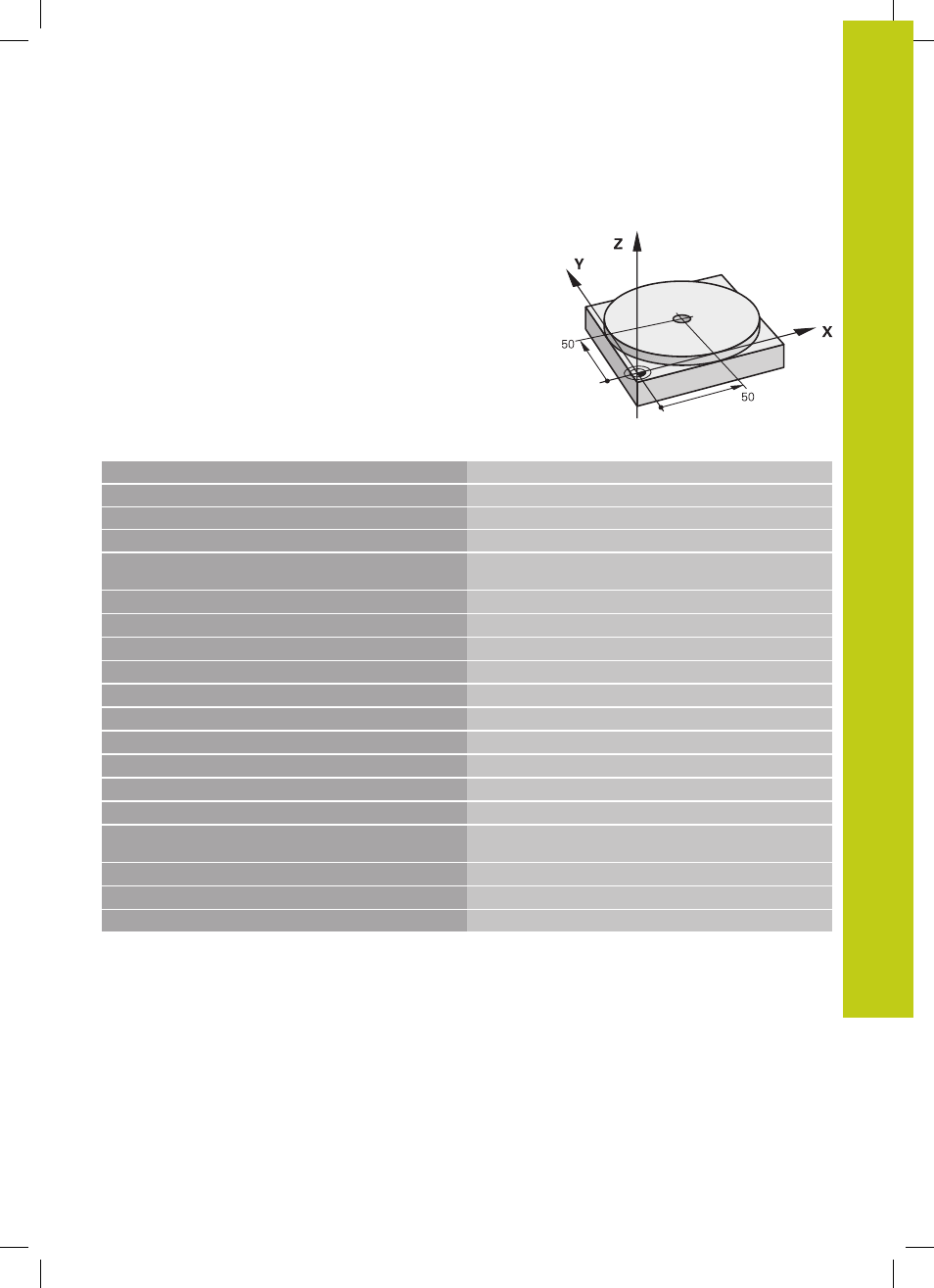

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de
profundidad. Después de sujetar la pieza, centrarla y fijar el punto
de referencia, se puede programar y ejecutar el taladro con unas
pocas líneas de programación.
Se posiciona primero la hta. con frases lineales sobre la pieza y
a continuación a una distancia de seguridad de 5 mm sobre el
taladro. Después se realiza el taladro con el ciclo
G200
%$MDI G71 *
N10 T1 G17 S2000 *
Retirar la herramienta: Eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
N20 G00 G40 G90 Z+200 * Retirar la hta. (marcha rápida)
N30 X+50 Y+50 M3 *
Posicionar la herramienta en marcha rápida sobre el taladro,
cabezal conectado.
N40 G01 Z+2 F2000 * Posicionar la hta. a 2 mm sobre el taladro
N50 G200 TALADRAR * Ciclo G200 definir taladro
Q200=2 ;DISTANCIA SEGURIDAD Distancia de seguridad de la herramienta sobre el taladro
Q201=-20 ;PROFUNDIDAD Profundidad del taladro (signo=sentido mecanizado)
Q206=250 ;AVANCE PROFUNDIDAD Avance
Q202=10 ;PASO PROFUNDIZACION Profundidad de paso antes de retirar la herramienta
Q210=0 ;TIEMPO ESPERA ARRIBA Tiempo de espera arriba durante la destensión en segundos
Q203=+0 ;COORD. SUPERFICIE Coordenadas pieza vértice superior
Q204=50 ;2A DIST. SEGURIDAD Posición hacia el ciclo, referida a Q203
Q211=0.5 ;TIEMPO ESPERA ABAJO Tiempo de espera en segundos en la base del taladro
Q395=0 ;REFERENCIA PROFUNDIDAD Profundidad referida a la punta de la herramienta o a la parte
cilíndrica de la herramienta
N60 G79 * Ciclo G200 llamar taladrado en profundidad
N70 G00 G40 Z+200 M2 * Retirar la herramienta
N9999999 %$MDI G71 * Final del programa
Función de rectas: ver "Recta en marcha rápida G00 o recta con
avance F G01", página 220
Ciclo TALADRADO: Véase Modo de Empleo Ciclos, ciclos 200
TALADRAR.
