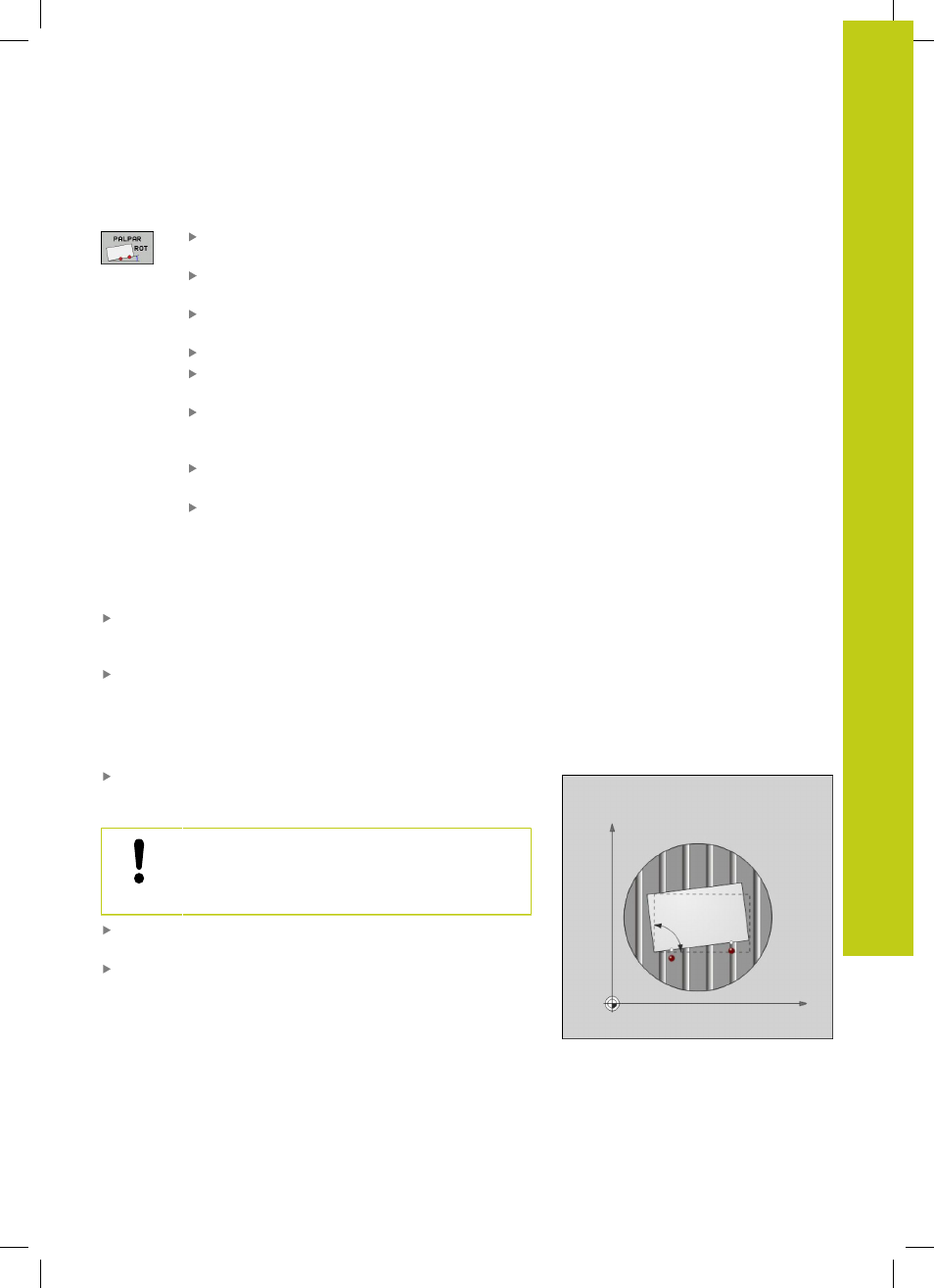

Compensar la posición oblicua de la pieza con palpador 3D 15.9
15
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
535
Determinar el giro básico
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR ROT
Posicionar el palpador cerca del primer punto de
palpación
Seleccionar la dirección de palpación o la rutina de
palpación mediante Softkey
Palpar: Pulsar la tecla START externa
Posicionar el palpador cerca del segundo punto de
palpación
Palpar: Pulsar la tecla START externa. El TNC
calcula el giro básico y visualiza el ángulo tras el
diálogo
Ángulo de giro
Activar el giro básico: Pulsar la Softkey
FIJAR GIRO
BÁSICO
Finalizar la función de palpación: pulsar la tecla FIN
El TNC protocoliza el proceso de calibración en el fichero
TCHPRMAN. html.
Memorizar el giro básico en la tabla de presets
Tras el proceso de palpación, introducir el número de preset en
el campo
Número en tabla en el que el TNC debe memorizar el
giro básico activo
Softkey
GIRO BÁSICO EN TABLA DE PRESETS PULSAR para
memorizar el giro básico en la tabla de presets
Compensar la posición inclinada de la pieza
mediante un giro de la mesa
Para compensar la posición inclinada determinada, mediante un
posicionamiento de la mesa giratoria, tras la softkey del proceso
de palpación pulse la
ALINEAR LA MESA GIRATORIA
Antes del giro de la mesa, posicione todos los ejes
de modo que no pueda producirse ninguna colisión.
Antes del giro de la mesa, el TNC emite un mensaje
de aviso adicional.
En el caso de que desee fijar el punto de referencia en el eje de
la mesa giratoria, pulse la softkey
FIJAR GIRO DE LA MESA.
También se puede memorizar la inclinación de la mesa giratoria
en una línea cualquiera de la tabla de presets. Para ello,
introduzca el número de línea y pulse la Softkey
GIRO DE LA
MESA. EN TABLA DE PRESETS. El TNC memoriza el ángulo en
la columna de Offset de la mesa giratoria, p. ej. en la columna
C_OFFS con un eje C. Dado el caso, se puede cambiar la vista
en la tabla de presets con la softkey
BASIS-TRANSFORM./
OFFSET, para visualizar dicha columna.
