676 Funciones MOD
1
7.9 Repr
esentación de la pieza en br
ut
o en el espacio de tr
abajo
Además también se puede activar la supervisión del espacio de trabajo
para el modo de funcionamiento Test del programa, para comprobar el
programa con el punto de referencia actual y los margenes de
desplazamientos activos (véase la última línea de la siguiente tabla).

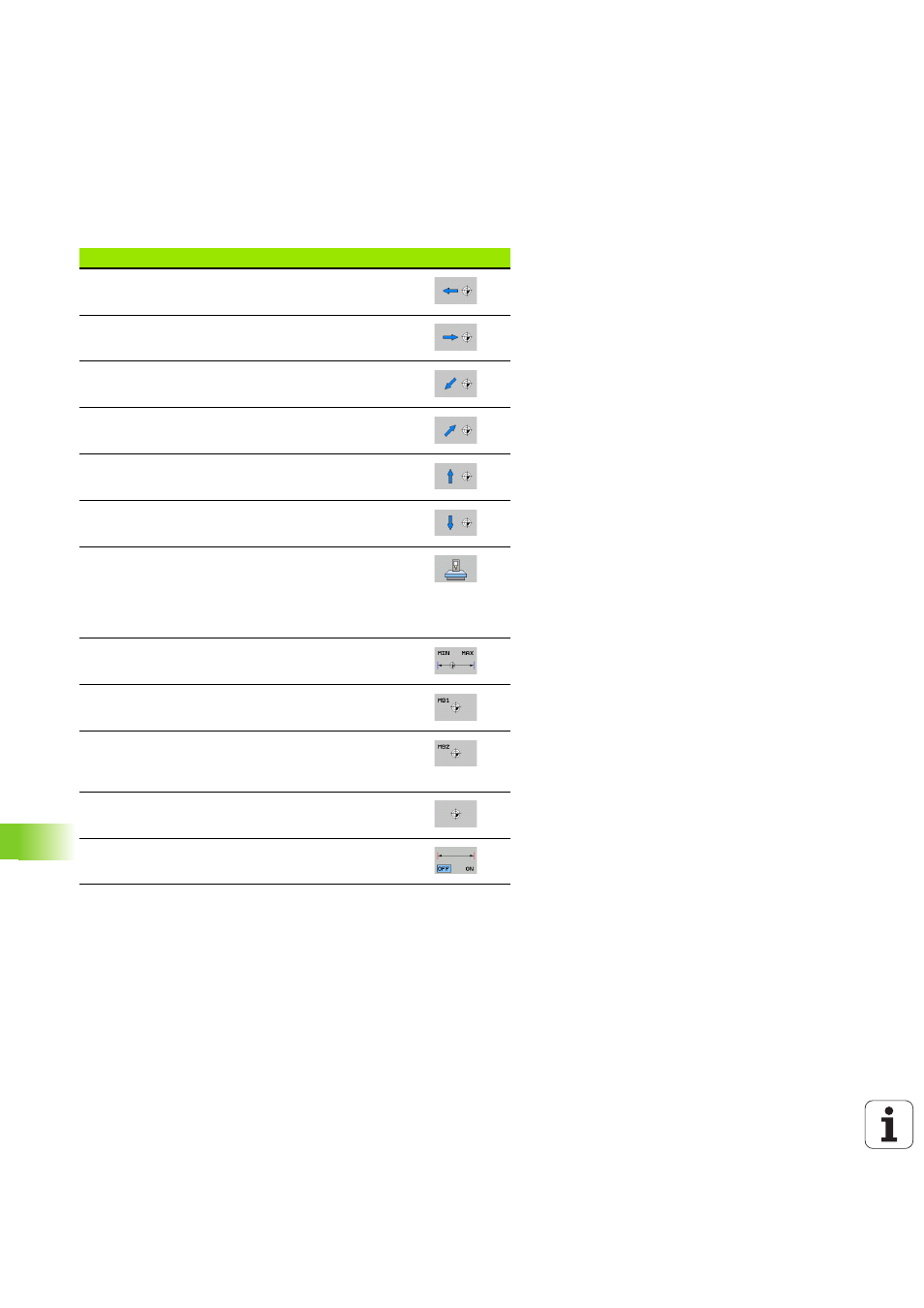

Función Softkey
Desplazar el bloque a la izq.
Desplazar el bloque a la dcha.
Desplazar el bloque hacia adelante
Desplazar el bloque hacia atrás
Desplazar el bloque hacia arriba
Desplazar el bloque hacia abajo
Indicar la pieza en bruto referida al punto de
referencia establecido: El TNC adopta el punto de
referencia activo (Preset) y las posiciones de finales
de carrera activas de los modos de funcionamiento de
la máquina en el test de programa.
Visualizar todo el margen de desplazamiento referido
al bloque de la pieza representado
Visualizar el cero pieza de la máquina en el espacio
Visualizar la posición en el espacio determinada por el
constructor de la máquina (p.ej. punto de cambio de
la herramienta)
Visualizar el cero pieza en el espacio
Conectar (ON), desconectar (OFF) la supervisión del
espacio de trabajo en el test del programa
