15.1 Pr
ogr
amación y ejecución de mecanizados sencillos
Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de profundidad.
Después de sujetar la pieza, centrarla y fijar el punto de referencia, se
puede programar y ejecutar el taladro con unas pocas lineas de
programación.
Se posiciona primero la hta. con frases lineales sobre la pieza y a
continuación a una distancia de seguridad de 5 mm sobre el taladro.
Después se realiza el taladro con el ciclo 200 TALADRAR.
Función de rectas: Véase "Recta L" en pág. 228, ciclo TALADRAR
(véase el Modo de Empleo Ciclos, ciclos 200 TALADRAR.

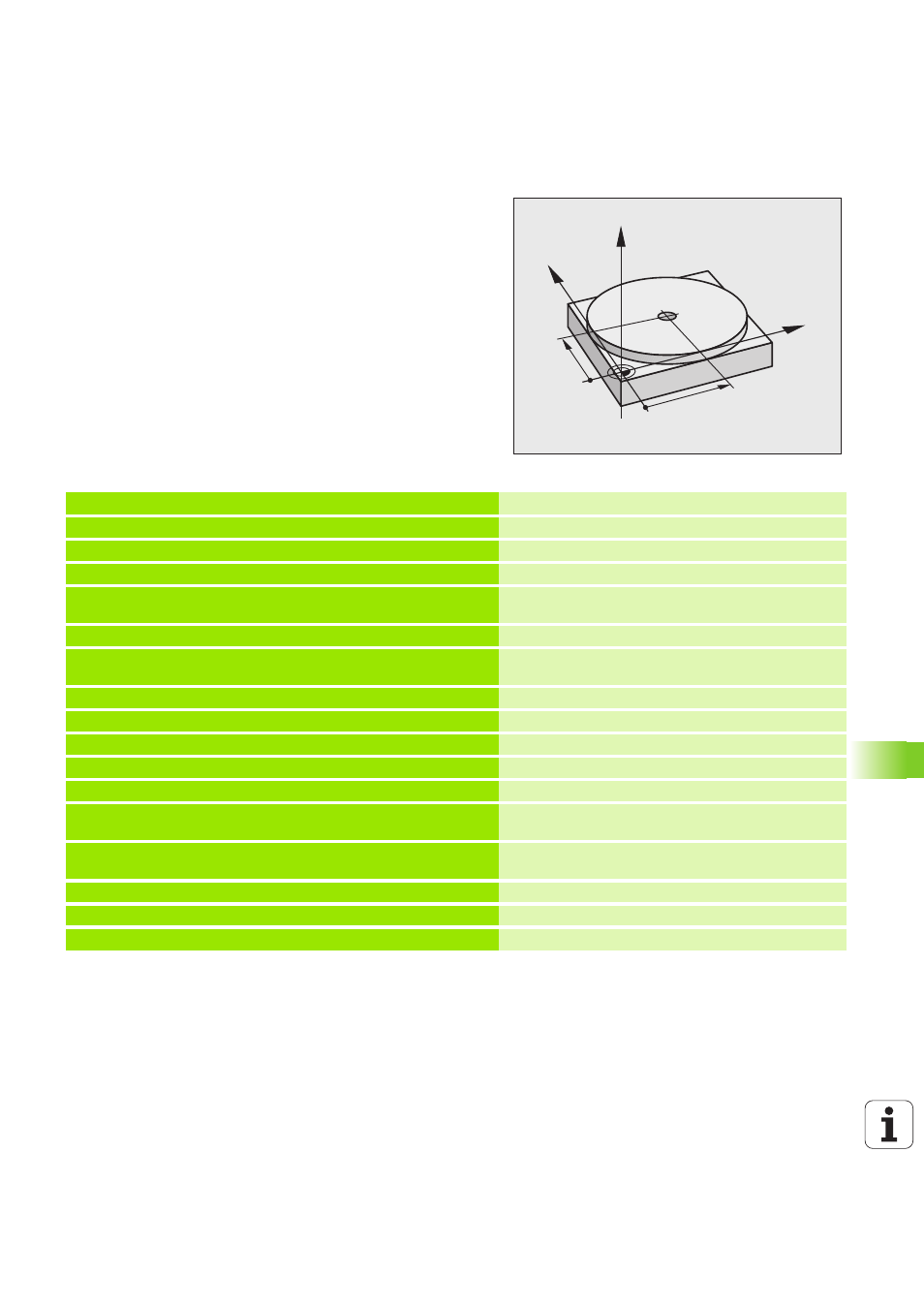

Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Llamada a la herramienta: eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
2 L Z+200 R0 FMAX Retirar la herramienta (FMAX = marcha rápida)
3 L X+50 Y+50 R0 FMAX M3 Posicionar la herramienta con FMAX sobre el
taladro, con cabezal conectado
4 CYCL DEF 200 TALADRO Definir ciclo TALADRADO
Q200=5 ;DISTANCIA DE SEGURIDAD Distancia de seguridad de la herramienta sobre el
taladro
Q201=-15 ;PROFUNDIDAD Profundidad del taladro (signo=sentido mecanizado)
Q206=250 ;PROFUNDIDAD DE PASO F Avance
Q202=5 ;PROFUNDIDAD DE PASO Profundidad de paso antes de retirar la herramienta
Q210=0 ;TPO. ESPERA ENCIMA Tiempo de espera en segundos tras cada pasada
Q203=-10 ;COORDENADAS SUPERFICIE Coordenadas de la superficie de la pieza
Q204=20 ;2ª DISTANCIA DE SEGUR. Distancia de seguridad de la herramienta sobre el
taladro
Q211=0.2 ;TIEMPO DE ESPERA ABAJO Tiempo de espera en segundos en la base del
taladro
5 CYCL CALL Llamar ciclo TALADRADO
6 L Z+200 R0 FMAX M2 Retirar la herramienta
7 END PGM $MDI MM Final del programa
