HEIDENHAIN iTNC 530 605
14.9 Fijar un punt
o de r
e
fe
re
ncia con el sist
ema de palpación

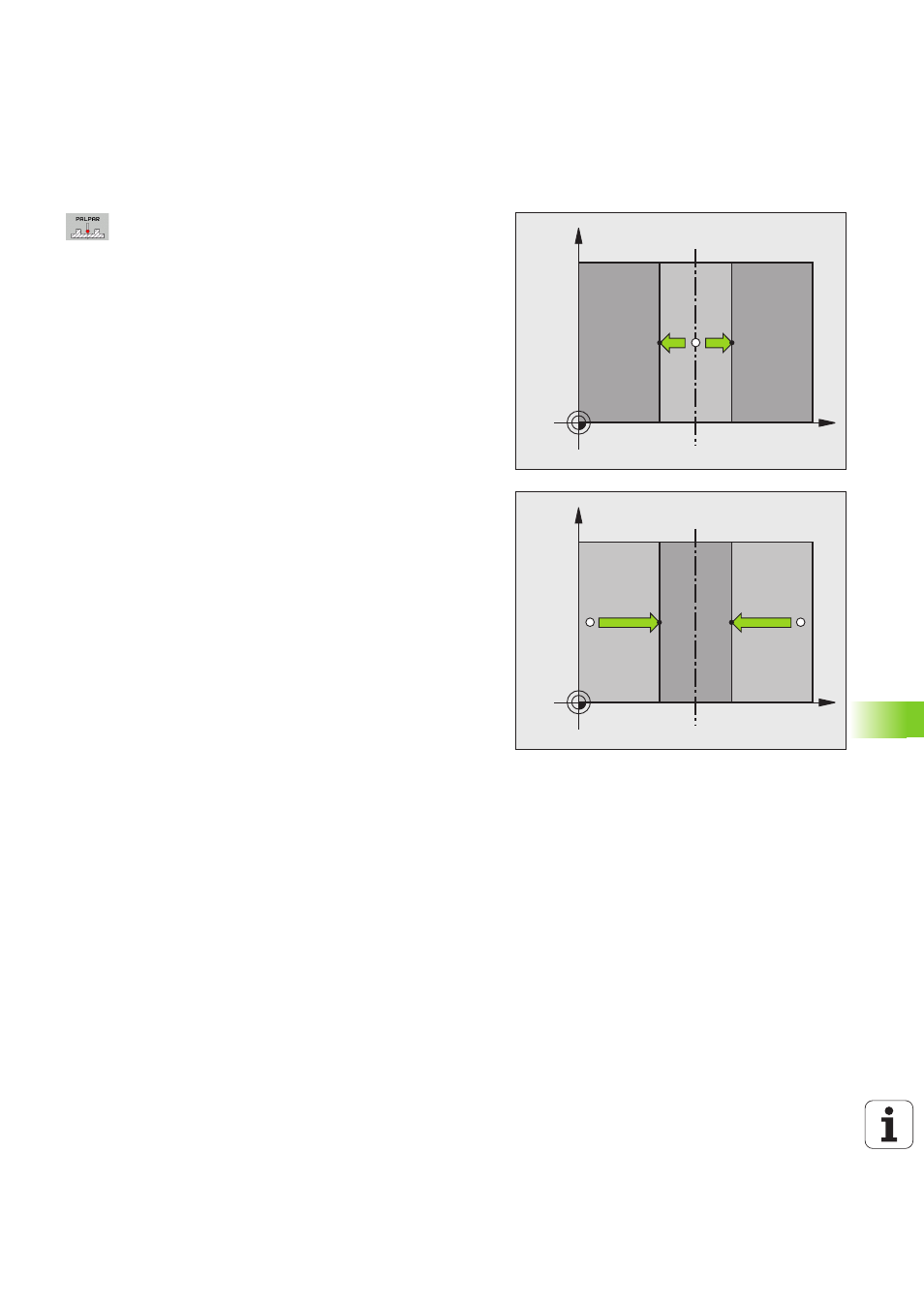

Eje central como punto de referencia
 Seleccionar la función de palpación: pulsar la softkey
PALPAR
 Posicionar el palpador cerca del primer punto de
palpación
 Seleccionar la dirección de palpación mediante
softkey
 Palpar: Pulsar la tecla NC-Start
 Posicionar el palpador cerca del segundo punto de
palpación
 Palpar: Pulsar la tecla NC-Start
 Punto de referencia : Introducir las coordenadas del
punto de referencia en la ventana del menú, aceptar
con la softkey FIJAR PUNTO DE REF., o escribir los
valores en una tabla (Véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 590 ó Véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 591 ó Véase "Guardar valores de
medición en la tabla preset de palets" en pág. 592)
 Finalizar la función de palpación: pulsar la tecla END
X
Y
X+ X–
X
Y
X– X+
