HEIDENHAIN iTNC 530 209
5.3 Cor
rección de la her
ramienta

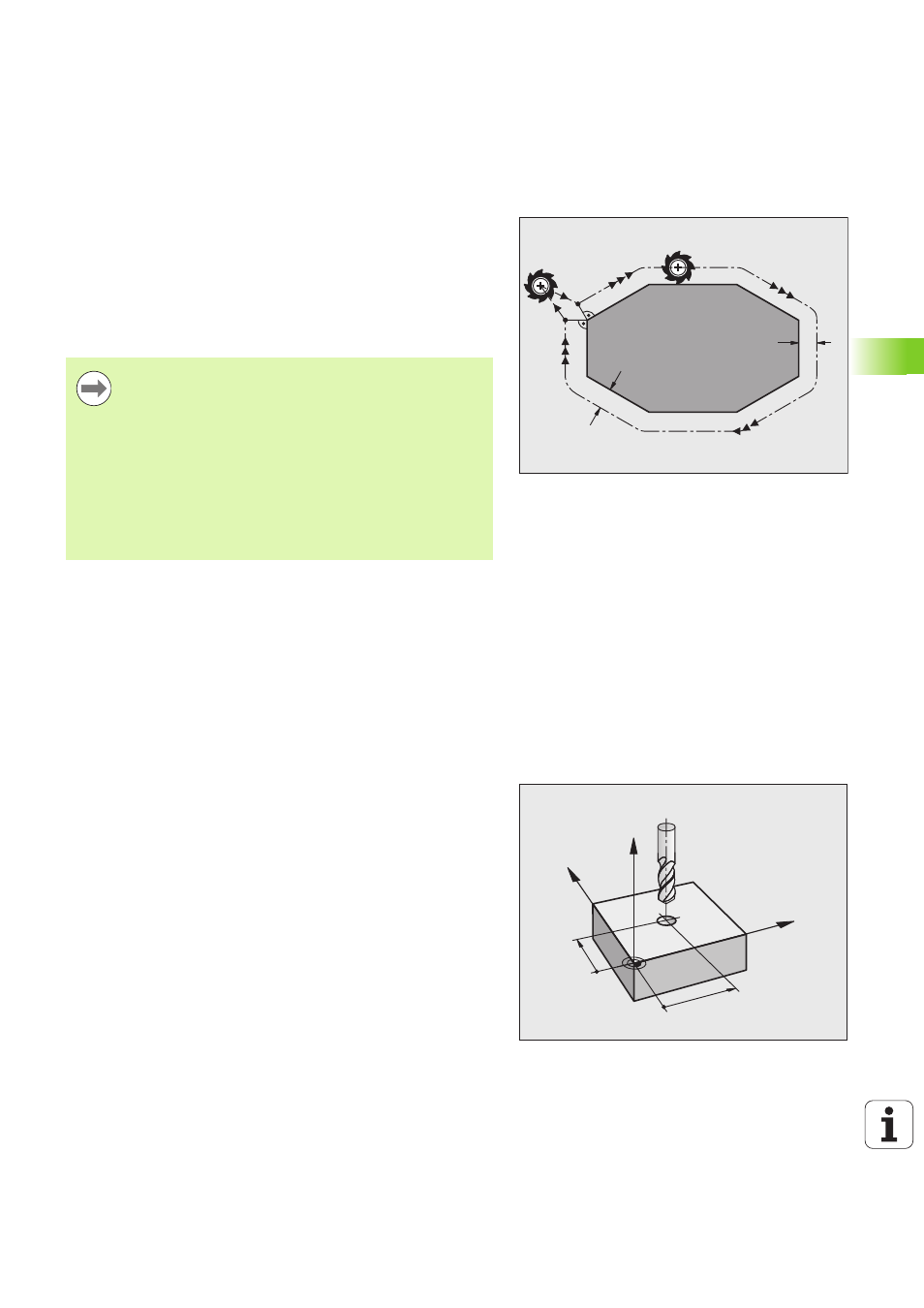

Corrección del radio de la herramienta
La frase del programa para el movimiento de la herramienta contiene
 RL ó RR para una corrección del radio
 R+ ó R-, para una corrección del radio en un desplazamiento paralelo
al eje
 R0 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se accede a una herramienta y
se desplaza en el plano de mecanizado con RL o RR.
En la corrección del radio el TNC tiene en cuenta los valores delta tanto
de la frase TOOL CALL, como de la tabla de herramientas:
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
con
Movimientos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos.
R
R
R0
RL
El TNC elimina la corrección de radio cuando:
 se programa una frase lineal con R0. En el caso de que
una frase lineal contenga únicamente una coordenada
en la dirección de la herramienta, aunque el TNC elimine
la corrección de radio, la corrección no sale del plano de
mecanizado.
 se sale del contorno con la función DEP
 se programa un PGM CALL
 se selecciona un nuevo programa con PGM MGT
Tenga en cuenta que el TNC [...] la corrección del radio.
R : Radio de la herramienta R desde la frase TOOL DEF
o desde la tabla de herramientas
DR
TOOL CALL
: Sobremedida DR para el radio de una frase TOOL
CALL
(no se tiene en cuenta en la visualización de
posiciones)
DR
TAB:
Sobremedida DR para el radio de una tabla de htas.
Y
X
Z
X
Y
