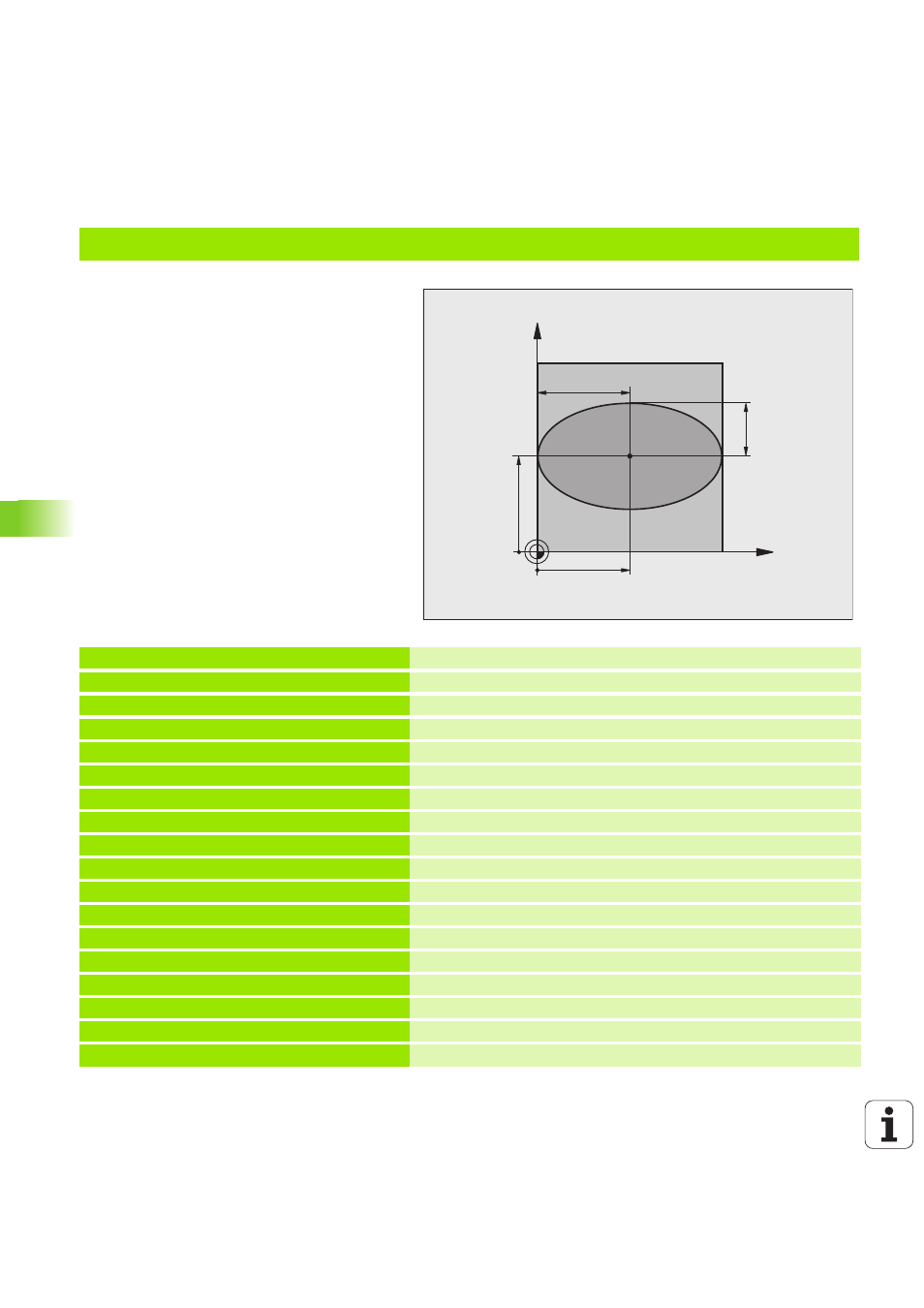

Ejemplo: Elipse
Desarrollo del programa
 El contorno de las elipses se realiza por medio de
muchas pequeñas rectas (definible mediante
Q7) Cuantos más puntos se calculen más cortas
serán las rectas y más suave la curva.
 El sentido del mecanizado se determina
mediante el ángulo inicial y el ángulo final en el
plano:
Dirección del mecanizado en sentido horario:
Ángulo inicial > Ángulo final
Dirección del mecanizado en sentido antihorario:
Ángulo inicial < Ángulo final
 No se tiene en cuenta el radio de la hta.
0 BEGIN PGM ELLIPSE MM
1 Q1 = +50 Centro eje X
2 Q2 = +50 Centro eje Y
3 Q3 = +50 Semieje X
4 Q4 = +30 Semieje Y
5 Q5 = +0 Ángulo inicial en el plano
6 Q6 = +360 Ángulo final en el plano
7 Q7 = +40 Número de pasos de cálculo
8 Q8 = +0 Posición angular de la elipse
9 Q9 = +5 Profundidad de fresado
10 Q10 = +100 Avance al profundizar
11 Q11 = +350 Avance de fresado
12 Q12 = +2 Distancia de seguridad para posicionamiento previo
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Llamada a una herramienta
16 L Z+250 R0 FMAX Retirar la herramienta
17 CALL LBL 10 Llamada al mecanizado
X
Y
50
50
30
50
