594 Funcionamiento manual y ajuste
14.9 Fijar un punt
o de r
e
fe
re
ncia con palpador 3D

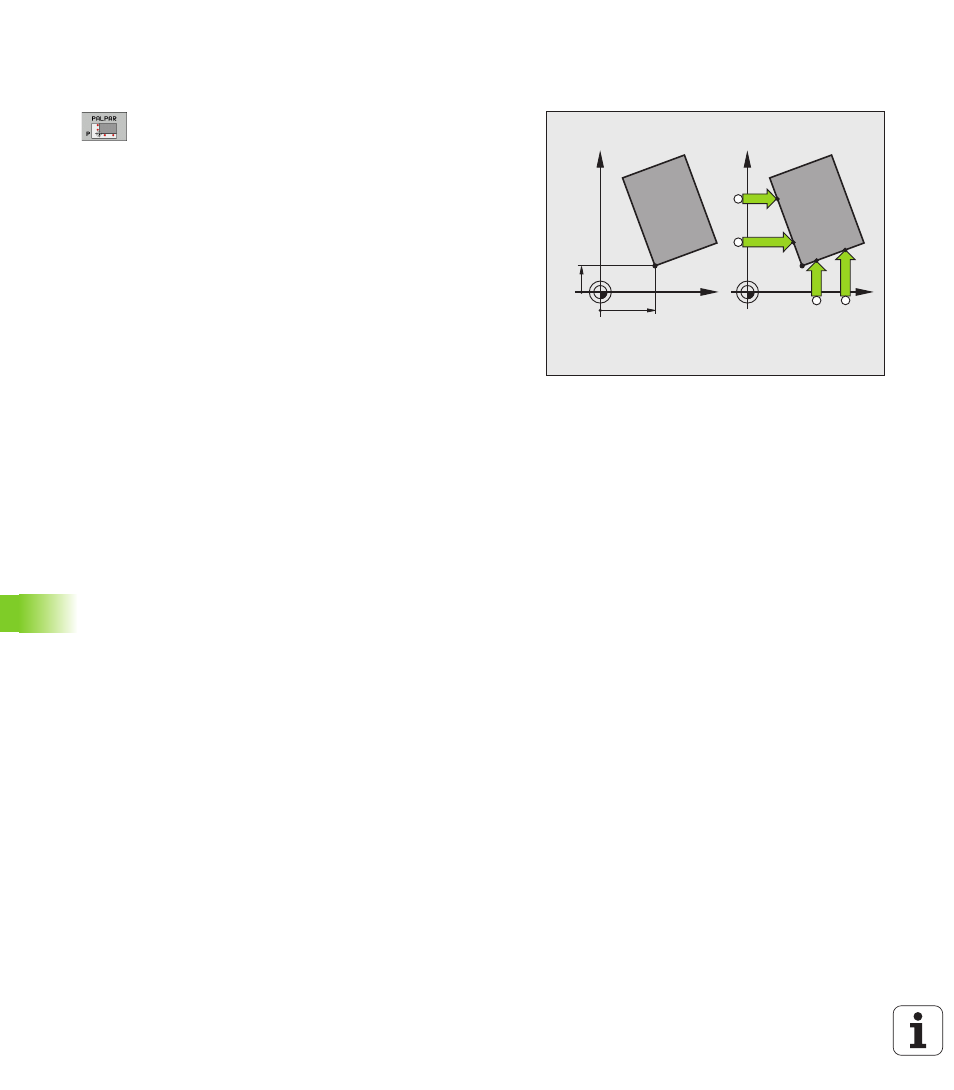

Esquina como punto de referencia - Aceptar los
puntos palpados para el giro básico
U Seleccionar la función de palpación: pulsar la softkey
PALPAR P
U ¿Puntos de palpación del giro básico? : Pulsar la
tecla ENT para aceptar las coordenadas de los puntos
de palpación
U Posicionar el palpador cerca del primer punto de
palpación sobre la arista de la pieza que no ha sido
palpada en el giro básico
U Seleccionar la dirección de palpación: mediante
softkey
U Palpar: Pulsar la tecla NC-Start
U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U Palpar: Pulsar la tecla NC-Start
U Punto de referencia : introducir ambas coordenadas
del punto de referencia en la ventana del menú,
aceptar con softkey FIJAR PUNTO DE REF., o escribir
valor en una tabla (véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 581 ó véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 582 ó véase "Guardar valores de
medición en la tabla preset de palets" en pág. 583)
U Finalizar la función de palpación: pulsar la tecla END
Esquina como punto de referencia - No aceptar
los puntos palpados para el giro básico
U Seleccionar la función de palpación: pulsar la softkey PALPAR P
U ¿Puntos de palpación del giro básico? : Negarlo con la tecla NO
ENT (la pregunta del diálogo sólo aparece cuando se ha ejecutado
antes un giro básico)
U Palpar las dos aristas cada una dos veces
U Punto de referencia : introducir las coordenadas del punto de ref.,
aceptar con softkey FIJAR PUNTO REF., o escribir valor en una tabla
(véase "Escribir los valores de la medición de los ciclos de palpación
en una tabla de puntos cero" en pág. 581 ó véase "Escribir los
valores de la medición de los ciclos de palpación en una tabla de
presets" en pág. 582 ó véase "Guardar valores de medición en la
tabla preset de palets" en pág. 583)
U Finalizar la función de palpación: pulsar la tecla END
