HEIDENHAIN iTNC 530 585
14.7 Calibr
a
r P
a
lpador 3D

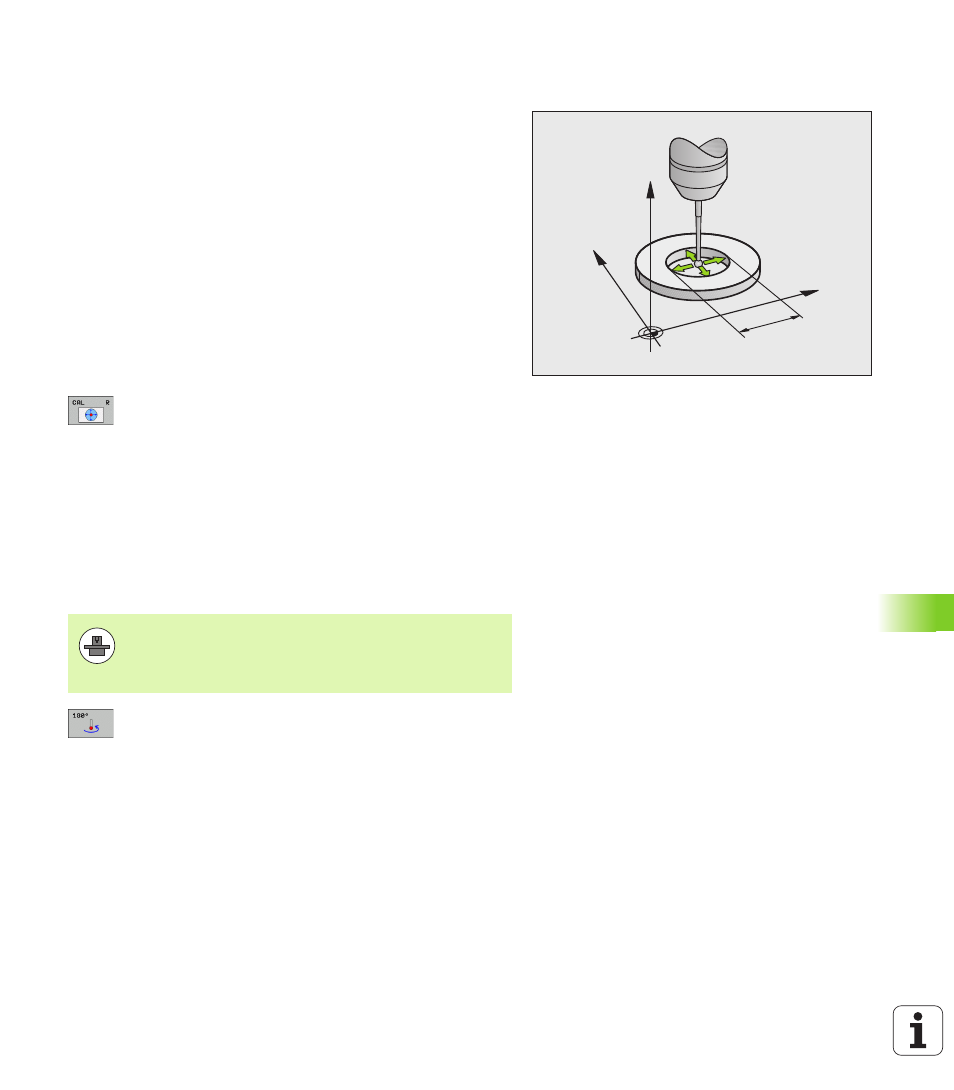

Calibración del radio activo y ajuste de la
desviación del palpador
Normalmente el eje del palpador no coincide exactamente con el eje
del cabezal. La función de calibrado registra el desplazamiento entre el
eje de palpación y el eje del cabezal y lo iguala por cálculo.
Dependiendo del ajuste del parámetro de máquina 6165 (seguimiento
de cabezal activo/inactivo), la rutina de calibración transcurre de
distinto modo. Mientras que con un seguimiento de cabezal activo el
proceso de calibración transcurre con un único arranque-NC, con un
seguimiento de cabezal inactivo Ud. decide, si desea calibrar el
desplazamiento del centro o no.
Con el calibrado de desplazamiento del centro, el palpador 3D gira
180°. El giro lo ejecuta una función auxiliar que determina el
constructor de la máquina en el parámetro MP6160.
Proceda al calibrado manual como se indica a continuación:
U Posicionar la bola de palpación en funcionamiento manual en el
interior del anillo de ajuste
U Selección de la función de calibración del radio de la
bola de palpación y de la desviación del palpador:
pulsar la softkey CAL R
U Seleccionar el eje de la hta. e introducir el radio del
anillo de ajuste
U Palpación: accionar 4 veces el pulsador NC-Start. El
palpador 3D palpa en cada dirección de los ejes una
posición del interior del anillo y calcula el radio activo
de la bola de palpación.
U Si se quiere finalizar ahora la función de calibración,
pulsar la softkey FIN
U Determinar la desviación de la bola de palpación.
Pulsar la softkey 180° . El TNC gira el palpador 180°
U Palpar: Pulsar 4 veces la tecla START del NC El
palpador 3D palpa en cada dirección de los ejes una
posición del interior del anillo y calcula la desviación
del palpador
Y
X
Z
10
Para determinar el desplazamiento de centros de la bola
de palpador, el TNC debe estar preparado por el fabricante
de la máquina. ¡Rogamos consulten el manual de su
máquina!
