280 Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción
d
e sof
tw
a
re
)
Ajustes de filtro

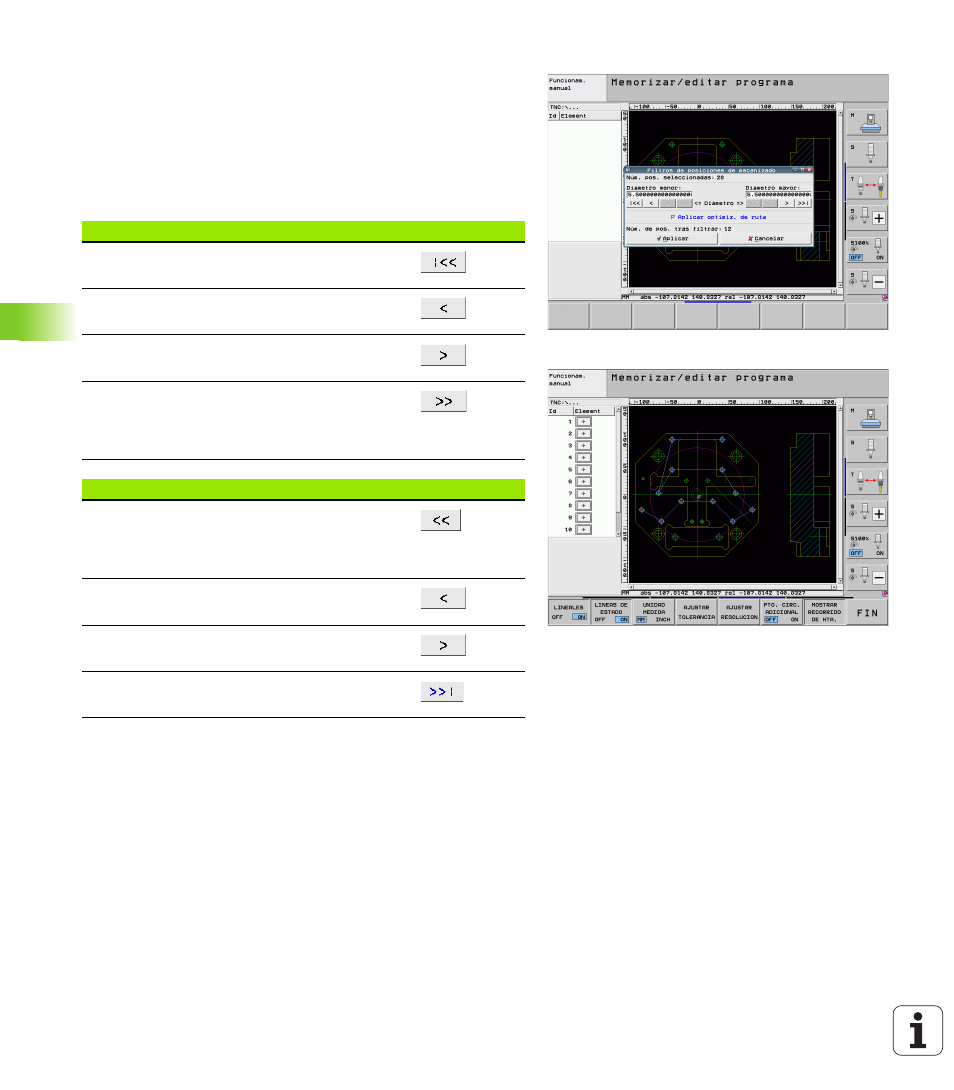

Después de marcar las posiciones de taladro con la selección rápida,
el TNC mostrará una ventana superpuesta donde a la izquierda se
mostrará el diámetro encontrado más pequeño y a la derecha el más
grande. Con los botones por debajo de los diámetros indicados, en la
zona a la izquierda puede ajustar el diámetro inferior y en la zona a la
derecha el diámetro superior de tal forma que podrá seleccionar los
diámetros de taladro deseados.
Se dispone de los siguientes botones:
Con la opción Aplicar optimación de recorrido (ajuste básico es
Aplicar optimación de recorrido) el TNC ordena las posiciones de
mecanizado de tal forma que se evitan al máximo los recorridos
vacíos. La trayectoria se puede mostrar mediante la softkey
MOSTRAR TRAYECTORIA DE HERRAMIENTA (véase "Ajustes
básicos" en pág. 268).
Ajuste de filtro Diámetro más pequeño Softkey
Mostrar el diámetro más pequeño encontrado
(ajuste básico)
Mostrar el diámetro más pequeño siguiente
encontrado
Mostrar el diámetro más grande siguiente
encontrado
Mostrar el diámetro más grande encontrado El
TNC colocará el filtro para el diámetro más
pequeño al valor definido para el diámetro más
grande.
Ajuste de filtro Diámetro más grande Softkey
Mostrar el diámetro más pequeño encontrado El
TNC colocará el filtro para el diámetro más
grande al valor definido para el diámetro más
pequeño.
Mostrar el diámetro más pequeño siguiente
encontrado
Mostrar el diámetro más grande siguiente
encontrado
Mostrar el diámetro más grande encontrado
(ajuste básico)
