186 Programación: Herramientas
5.2 D
a
to
s de la her
ramienta

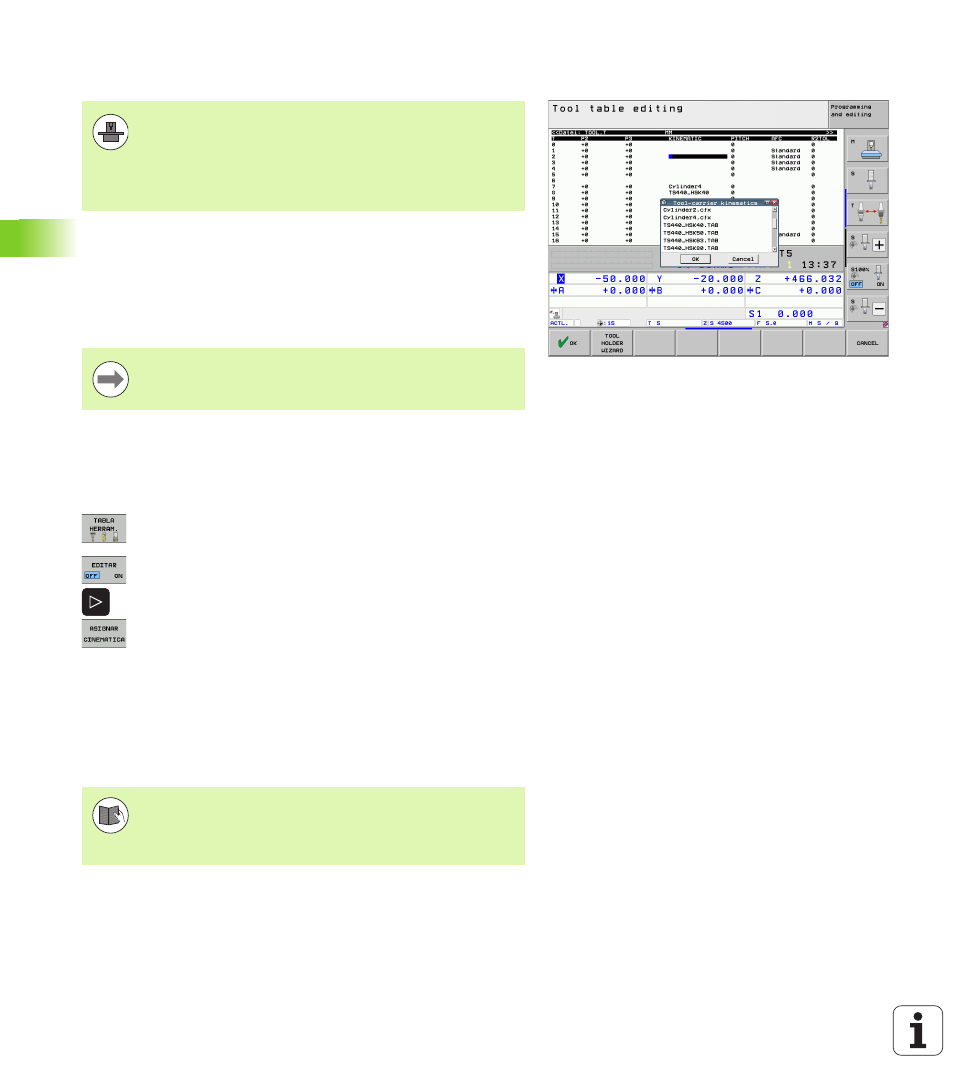

Cinemática porta-herramienta
En la columna CINEMÁTICA de la tabla de herramientas TOOL.T, si es
necesario, se puede asignar una cinemática de porta-herramienta
adicional a cada herramienta. En el caso más sencillo, esta cinemática
de porta-herramienta puede simular el vástago de sujeción para
considerarlo también en la monitorización Dinámica de Colisiones.
Además, mediante esta función se pueden integrar de una forma muy
sencilla los cabezales angulares en la cinemática de la máquina.
Asignar cinemática
Para vincular una herramienta con una cinemática de porta-
herramientas, proceder de la siguiente manera:
U Seleccionar cualquier modo de funcionamiento de Máquina
U Seleccionar la tabla de herramientas: pulsar la softkey
TABLA HERRAMIENTAS
U Fijar la softkey EDITAR en "ON"
U Seleccionar la última barra de softkeys
U Mostar lista de las cinemáticas disponibles: el TNC
muestra todas las cinemáticas de porta-herramientas
(ficheros .TAB) y todas las cinemáticas de porta-
herramientas parametrizadas por Usted (ficheros
.CFX). Adicionalmente, en la ventana de selección se
ve una previsión de la cinemática de porta-
herramientas activa actualmente
U Seleccionar la cinemática deseada con las teclas
cursoras y aceptar con la softkey OK.
Para calcular la cinemática de porta-herramientas, el TNC
requiere una adaptación de su fabricante de máquina. En
especial, el fabricante de su máquina debe poner a su
disposición las cinemáticas de porta-herramientas o porta-
herramientas parametrizables correspondientes.
¡Consulte el manual de la máquina!
HEIDENHAIN pone a disposición las cinemáticas de porta-
herramientas para los sistemas de palpación de
HEIDENHAIN. En su caso, consulte con HEIDENHAIN.
Observe también las instrucciones para la gestión de
herramientas en combinación con la monitorización de
colisiones dinámica DCM: Véase "Gestión de porta-
herramientas (opción de software DCM)" en pág. 417.
