12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
U Distancia desde el punto de giro a la punta de la hta.
(incremental): el TNC inclina la herramienta (la mesa) sobre la punta
de la herramienta. Mediante el parámetro DIST se desplaza el punto
de giro del movimiento de inclinación en referencia a la posición
actual de la punta de la herramienta
U ¿Avance? F= : velocidad de trayectoria con la que debe inclinarse la
herramienta
U ¿Longitud de retirada en el eje de hta.? : distancia de retirada
MB , efecto incremental de la posición actual de herramienta en la
dirección del eje de herramienta activa, que efectúa el TNC antes
del proceso de entrada. MB MAX retira la herramienta hasta delante
el interruptor final de software
1
1
1
1

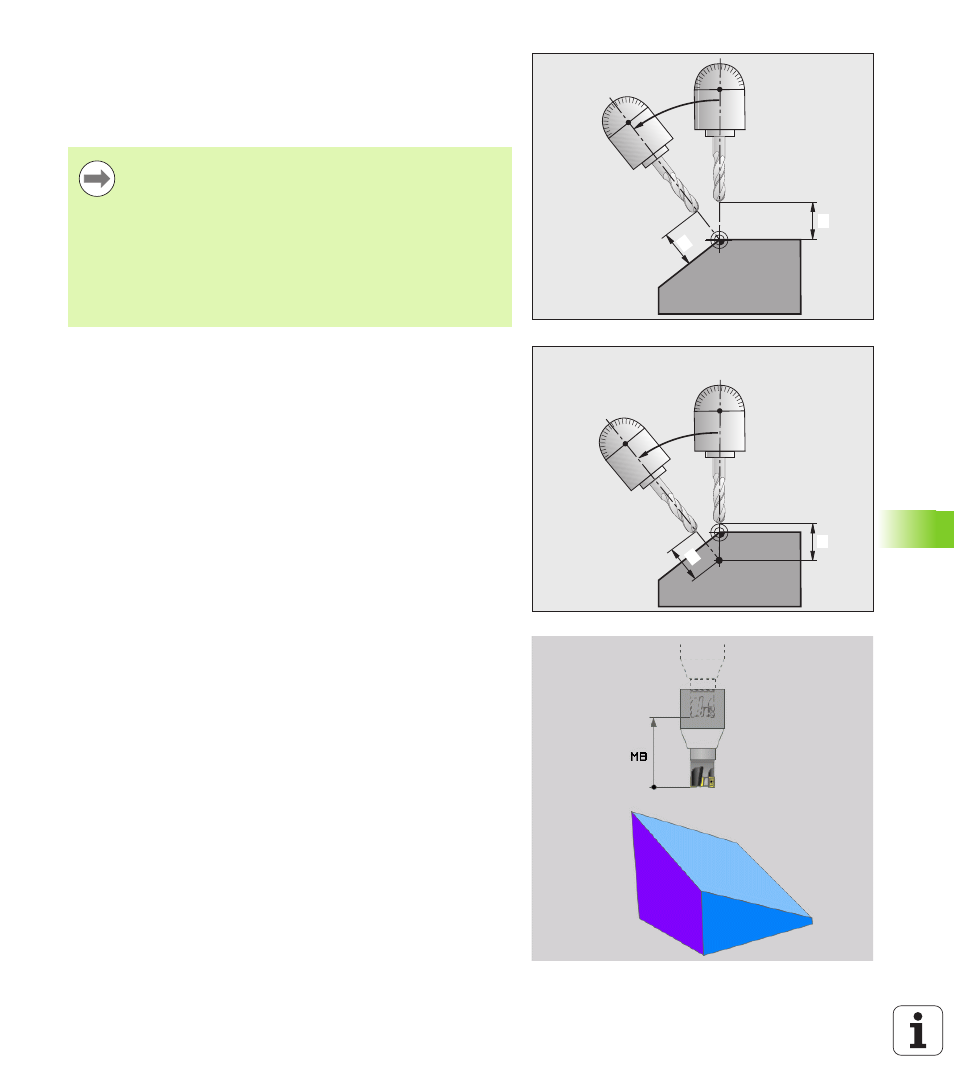

„ Si la herramienta antes de inclinarse ya está a la
distancia de la pieza que se ha introducido , después de
la inclinación, la herramienta queda, visto relativamente,
en la misma posición (ver figura del centro a la derecha,
1 = ABST)
„ Si la herramienta antes de inclinarse no está a la
distancia de la pieza que se ha introducido , después de
la inclinación, la herramienta queda, visto relativamente,
desplazada respecto de la posición original (ver figura del
centro a la derecha,
1 = ABST)
