HEIDENHAIN iTNC 530 209
5.3 Cor
rección de la her
ramienta

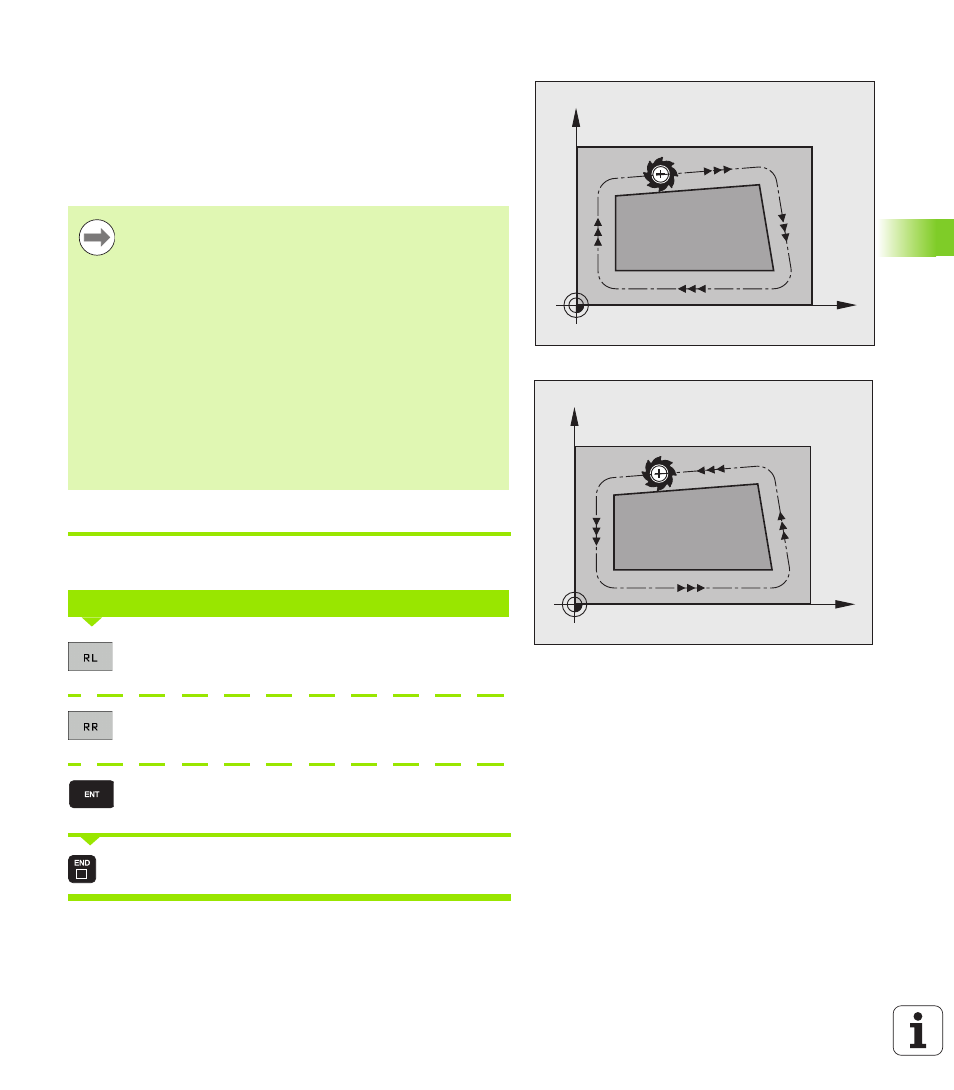

Movimientos de trayectoria con corrección de radio: RR y RL
En este caso el centro de la herramienta queda separado del contorno
a la distancia del radio de dicha herramienta. "Derecha" e "izquierda"
indican la posición de la herramienta en el sentido de desplazamiento
a lo largo del contorno de la pieza. Véase las figuras.
Introducción de la corrección de radio
La corrección de radio se programa en una frase L: Introducir las
coordenadas del punto de destino y confirmar con la tecla ENT
Desplazamiento de la herramienta por la izquierda del
contorno programado: pulsar softkey RL o bien
Desplazar la herramienta por la derecha del contorno
programado: pulsar softkey RR o bien
Desplazar la herramienta sin corrección de radio o
eliminar la corrección: pulsar tecla ENT
Finalizar la frase: pulsar la tecla END
X
Y
RL
X
Y
RR
RR La herramienta se desplaza por la derecha del contorno
RL La herramienta se desplaza por la izquierda del contorno
Entre dos frases de programa con diferente corrección de
radio RR y RL, debe programarse por lo menos una frase
sin corrección de radio (es decir con R0).
El TNC activará la corrección de radio al final de la frase en
la cual se programó por primera vez la corrección.
También se puede activar la corrección del radio para los
ejes auxiliares del plano de mecanizado. Los ejes
auxiliares deben programarse también en las siguientes
frases, ya que de lo contrario el TNC realiza de nuevo la
corrección de radio en el eje principal.
En la primera corrección de radio RR/RL y con R0, el TNC
posiciona la herramienta siempre perpendicularmente en
el punto inicial o final. La herramienta se posiciona
delante del primer punto del contorno o detrás del último
punto del contorno para no dañar al mismo.
CORRECCIÓN DE RADIO: ¿RL/RR/SIN CORRECC.?
