268 Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción
d
e sof
tw
a
re
)

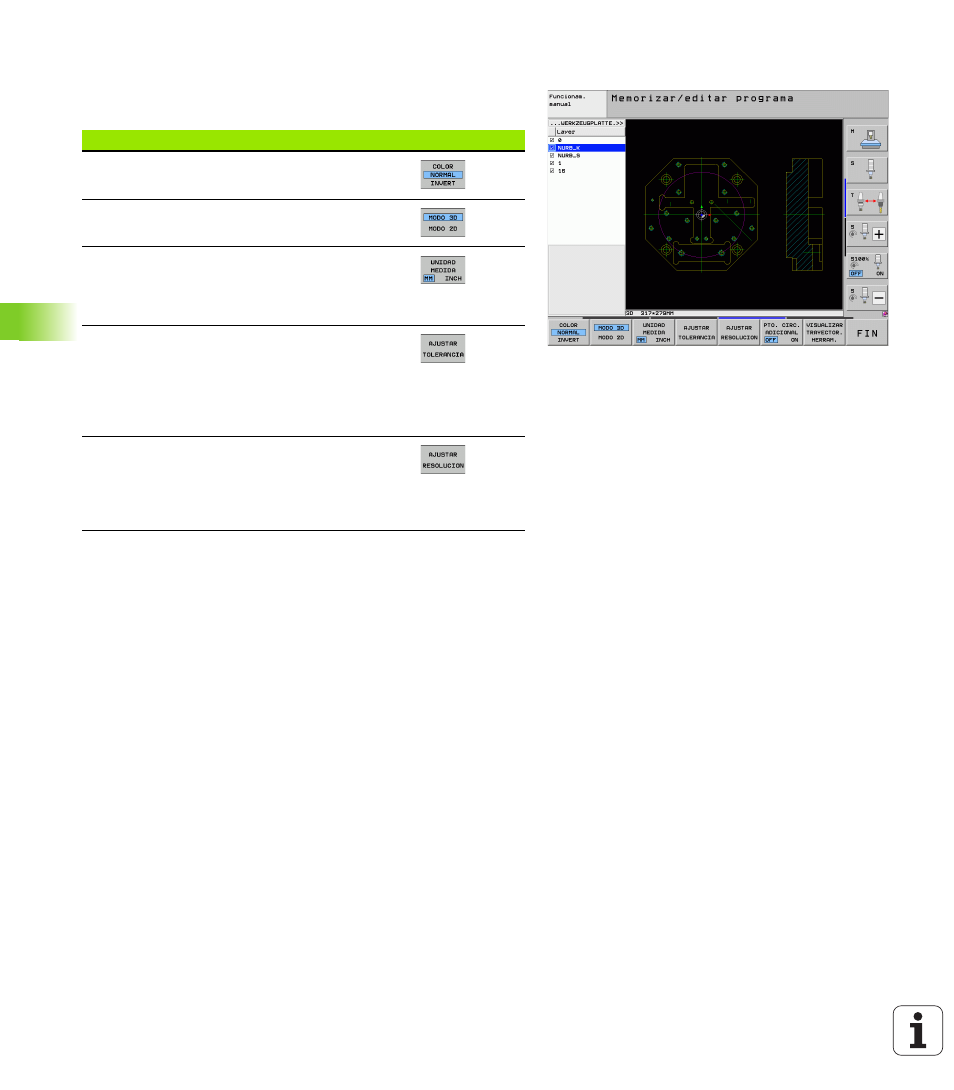

Ajustes básicos
En la tercera carátula de softkeys están disponibles diferentes
posibilidades de ajuste:
Ajuste Softkey
COLOR NORMAL/INVERSO: Conmutación del
esquema de color
MODO 3D/MODO 2D: Conmutación entre modo
2D y 3D
UNIDAD DE MEDICIÓN MM/PULGADAS:
Ajustar la unidad de medición del fichero DXF.
El TNC también emite en esta unidad métrica el
programa de contorno
Ajustar tolerancia: La tolerancia determina,
cuánta separación debe haber entre elementos
de contorno contiguos. Gracias a la tolerancia
puede compensar las imprecisiones cometidas al
generar el dibujo. El ajuste básico depende de la
extensión de todo el fichero DXF
Ajustar la resolución: La resolución determina,
con cuántas posiciones decimales debe el TNC
generar el programa de contorno. Ajuste básico:
4 posiciones de decimal (corresponde a 0.1 µm
de resolución con unidad de medida MM activa)
