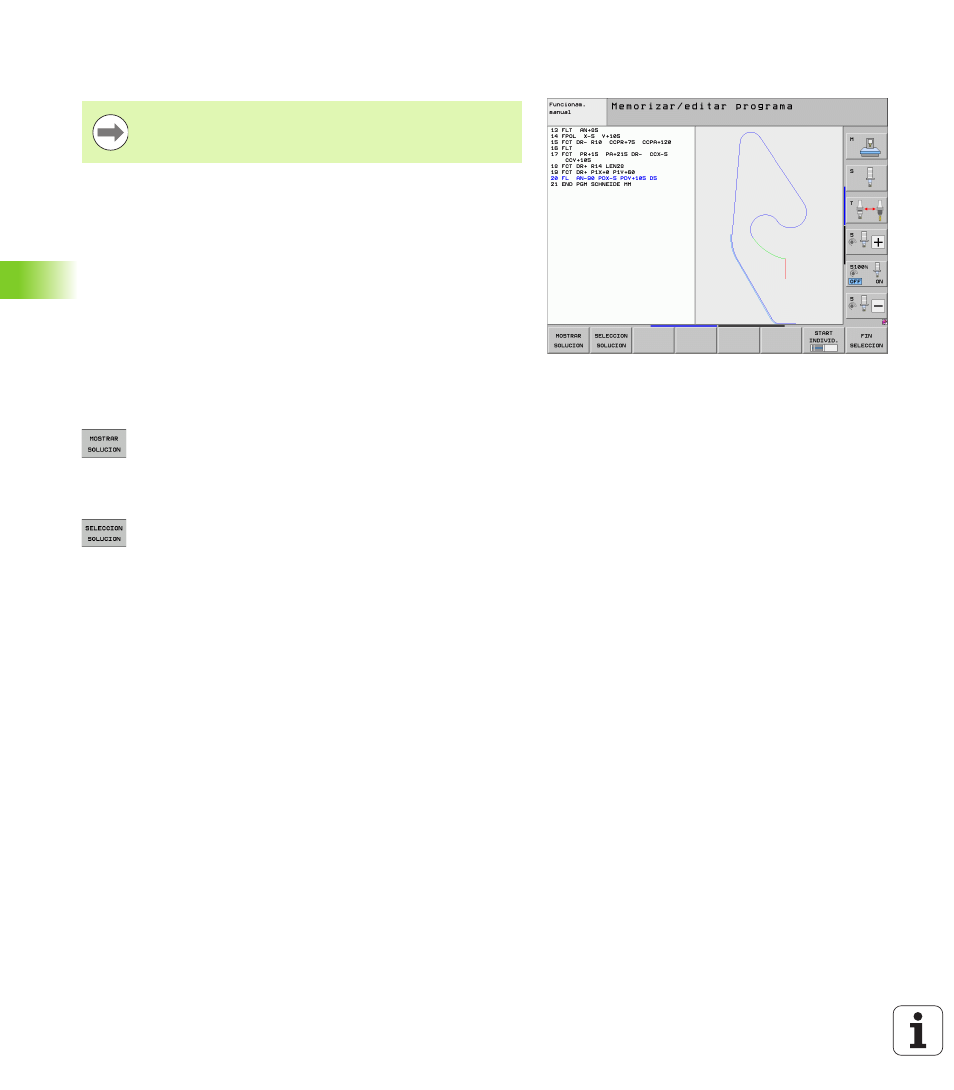

Gráfico de programación FK
Si faltan las indicaciones de las coordenadas, es difícil determinar el
contorno de una pieza. En estos casos el TNC muestra diferentes
soluciones en el gráfico FK y Ud. selecciona la correcta. El gráfico FK
representa el contorno de la pieza en diferentes colores:
Si los datos indican varias soluciones y la trayectoria del contorno se
visualiza en color verde, se selecciona el contorno correcto de la
siguiente forma:
U Pulsar la softkey MOSTRAR SOLUCIÓN hasta que se
visualice correctamente el elemento del contorno.
Utilizar la función Zoom (2ª carátula de softkeys), si no
son diferenciables las posibles soluciones en la
visualización estándar
U El elemento de contorno visualizado se corresponde
con el dibujo: Con la Softkey SELECCIONAR
SOLUCIÓN el TNC incorpora la solución deseada con
la frase NC FSELECTn, siendo n el número de solución
interno identificado. El número de solución n no debe
modificarse editándolo directamente, sino
únicamente mediante un nuevo arranque del gráfico
de programación y pulsando la Softkeys MOSTRAR
SOLUCIÓN
Para poder utilizar el gráfico en la programación FK, se
selecciona la subdivisión de pantalla PROGRAMA +
GRAFICO (véase "Memorizar/Editar programa" en pág. 79)
azul La trayectoria del contorno está claramente determinada
verde Los datos introducidos indican varias soluciones; Vd.
selecciona la correcta
rojo Los datos introducidos no son suficientes para
determinar la trayectoria del contorno; hay que introducir
más datos
