Introducción
2.2 Pantalla y teclado de control
2
66
TNC 320 | Modo de empleo Programación DIN/ISO | 5/2014
Determinar la subdivisión de la pantalla
El usuario selecciona la subdivisión de la pantalla: De esta forma,
el TNC visualiza, por ejemplo, en el modo de funcionamiento
Programación, el programa en la ventana izquierda, mientras que
en la ventana derecha se visualiza, por ejemplo, simultáneamente
un gráfico de programación. Alternativamente es posible visualizar
en la ventana derecha la división de programa o finalmente el
programa en una ventana grande. La ventana que el TNC visualiza
depende del modo de funcionamiento seleccionado.
Determinar la subdivisión de la pantalla:
Pulsar la tecla de conmutación de pantalla La barra
de Softkeys indica las posibles subdivisiones de la
pantalla, véase "Modos de funcionamiento"
Selección de la subdivisión de la pantalla mediante
Softkey

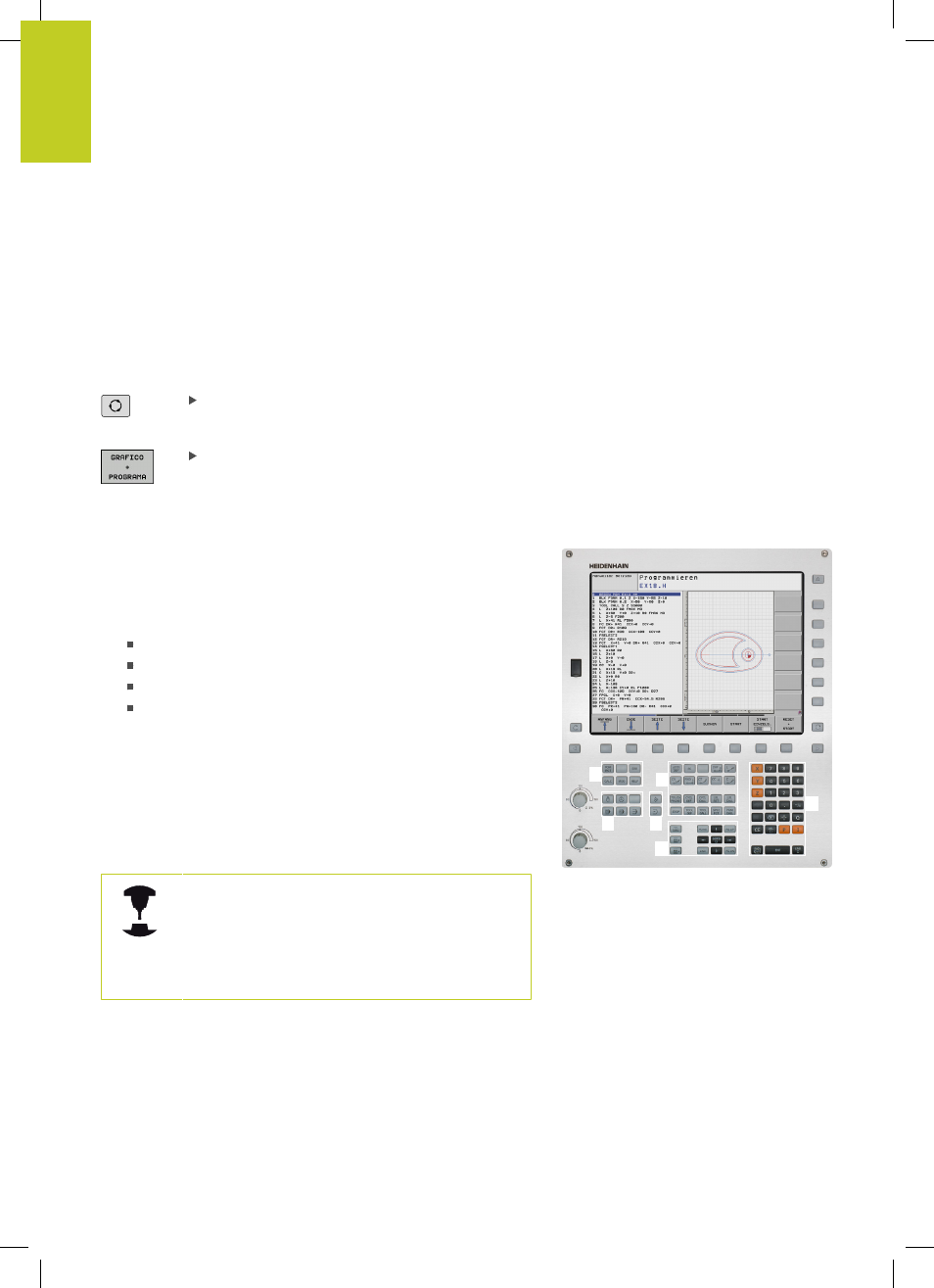

Teclado
El TNC 320 se suministra con un teclado integrado.
Alternativamente, el TNC 320 se suministra como versión con
pantalla separada y panel de mando con teclado alfanumérico.
1 Teclado alfanumérico para introducir textos, nombres de
ficheros o para la programación DIN/ISO.
2
Gestión de ficheros
Calculadora
Función MOD
Función HELP
3 Modos de Programación
4 Modos de funcionamiento Máquina
5 Apertura dediálogos de programación
6 Teclas de navegación e indicación de salto
GOTO
7 introducción numérica y selección de eje,
Las funciones de las teclas individuales se encuentran resumidas
en la primera página.
Algunos fabricantes de máquinas no utilizan el
teclado de control estándar de HEIDENHAIN.
Rogamos consulte el manual de la máquina.
Rogamos consulte el manual de la máquina.
Las teclas externas, como p.ej. NC-START o NC-
STOP, se describen en el manual de la máquina.
2
3 4
5
6
7
