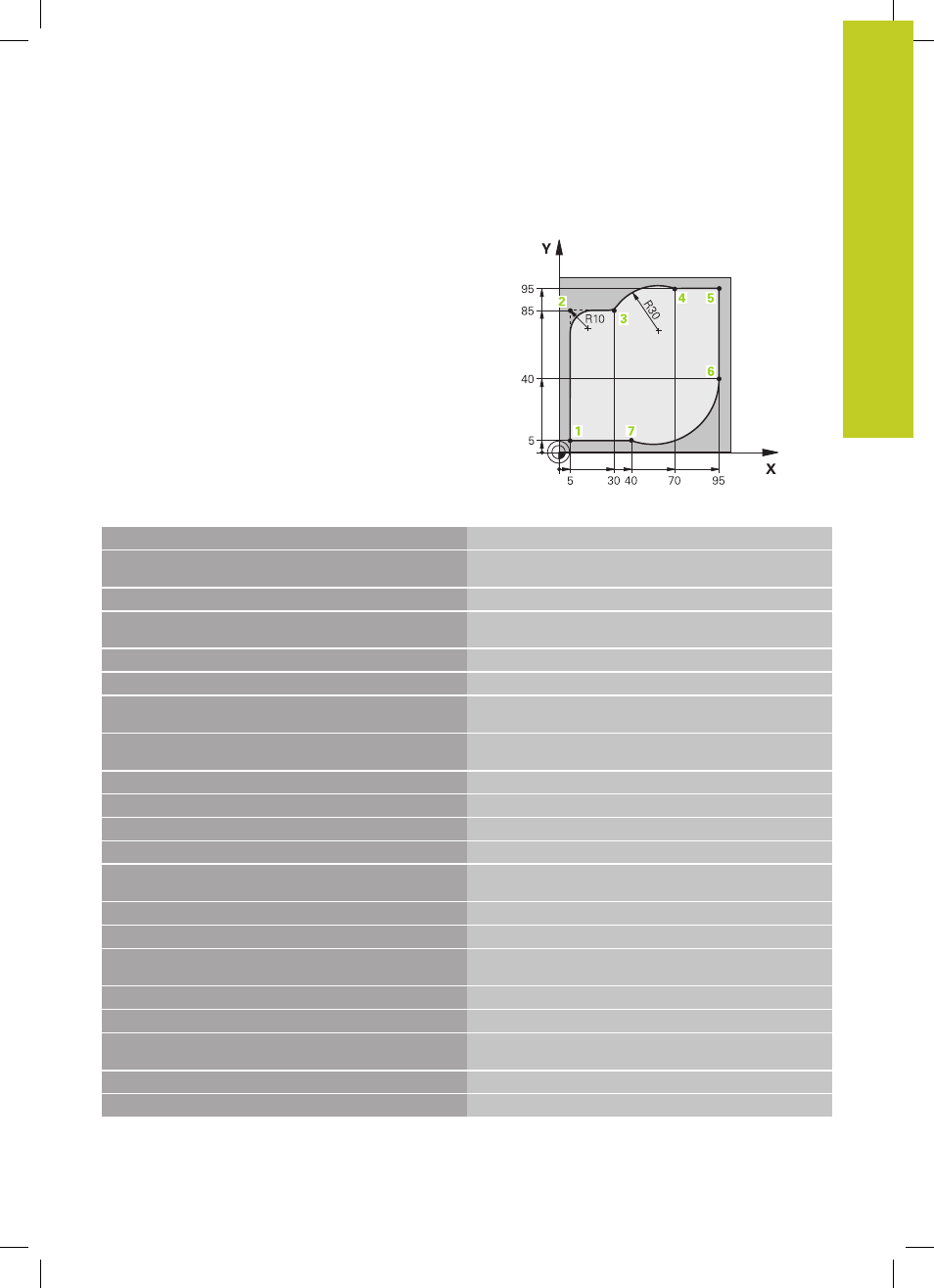

Ejemplo: Movimiento circular en cartesianas
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definición de la pieza en bruto para la simulación gráfica del
mecanizado
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Llamada a la herramienta con eje del cabezal y revoluciones
del cabezal
N40 G00 G40 G90 Z+250 * Retirar la hta. en el eje de la misma en marcha rápida
N50 X-10 Y-10 *
Posicionamiento previo de la herramienta
N60 G01 Z-5 F1000 M3 *
Llegada a la profundidad de fresado con avance
F = 1000 mm/min
N70 G01 G41 X+5 Y+5 F300 * Aproximación al punto 1 del contorno, activar la corrección
de radio G41
N80 G26 R5 F150 *
Aproximación tangencial
N90 Y+85 * Punto 2: 1ª recta de la esquina 2
N100 G25 R10 * Añadir radio con R = 10 mm , avance: 150 mm/min
N110 X+30 * Llegada al punto 3: Punto de partida del círculo
N120 G02 X+70 Y+95 R+30 * Llegada al punto 4: Punto final del círculo con G02, radio
30 mm
N130 G01 X+95 * Llegada al punto 5
N140 Y+40 * Llegada al punto 6
N150 G06 X+40 Y+5 * Desplazarse al punto 7: punto final del círculo, arco con
conexión tangencial al punto 6, el TNC calcula el radio
N160 G01 X+5 *
Llegada al último punto del contorno 1
N170 G27 R5 F500 * Salida del contorno según una trayectoria circular tangente
N180 G40 X-20 Y-20 F1000 * Retirar la hta. del plano de mecanizado, cancelar la
corrección de radio
N190 G00 Z+250 M2 *
Retirar la hta. en el eje de la misma, final del programa
N99999999 %CIRCULAR G71 *
